做節能燈的前輩們來看一下這個12V節能燈電路

.

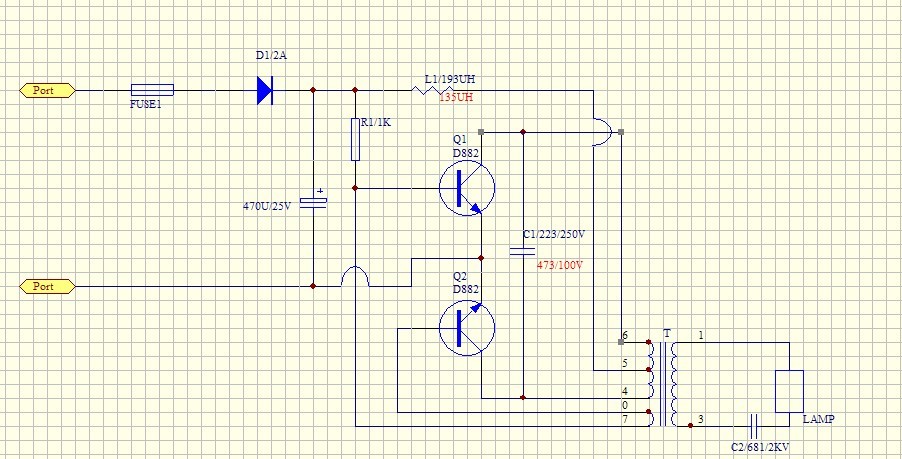

大家看這下這個電路中的開關管是不是少了個保護電路.我做了個板,總是會把管子反向擊穿.變壓器是EE16的,30:30:3:600.同名端就如圖.哪位前輩能幫忙分析一下嗎
全部回復(22)
正序查看
倒序查看
2009-10-13 11:03
看不清
0
回復
shayu1000
LV.8
3
2009-10-13 11:33
學習
0
回復
snowmo
LV.6
4
2009-10-13 15:34

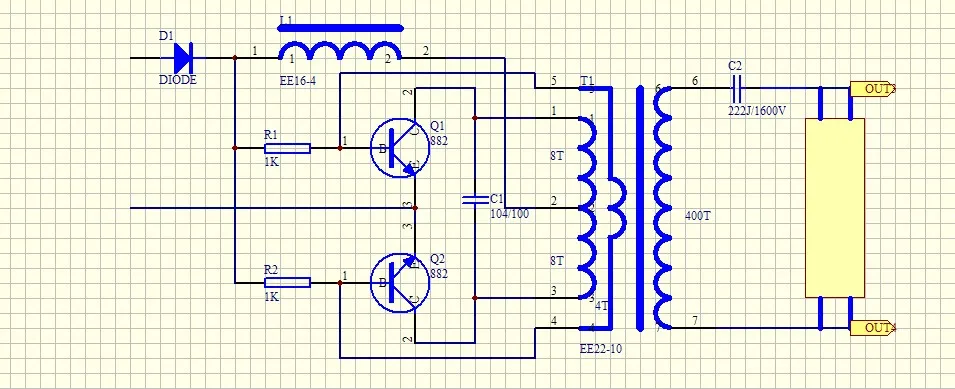

給個原理圖你參考一下.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2692081255419282.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
2009-10-14 11:53
@snowmo
給個原理圖你參考一下.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/2692081255419282.jpg');}"onmousewheel="returnimgzoom(this);">
對待不同功率的燈管,主要要調整電路上的哪能些參數?
0
回復
2009-10-15 14:33
@luobiao168
對待不同功率的燈管,主要要調整電路上的哪能些參數?
一個是變壓器,再有就是三極管!
0
回復
2009-10-19 16:53
@luobiao168
對待不同功率的燈管,主要要調整電路上的哪能些參數?
電路中的L1和C1公別是起什么作用的?
0
回復
35956911
LV.8
8
2009-10-20 08:17
@snowmo
給個原理圖你參考一下.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/2692081255419282.jpg');}"onmousewheel="returnimgzoom(this);">
請問!我要點亮40瓦的日光燈該用多大的磁心?多大的線徑和多少的砸數?用什么三極管?我照上圖用21寸電視磁心!2個3dd15不行呀!一個是亮度不行、二是老燒三極管
0
回復
lsjlsj131
LV.2
9
2009-10-25 14:53
@luobiao168
電路中的L1和C1公別是起什么作用的?
L1,c1形成串聯諧振,同時L1有限流的作用
0
回復
lsjlsj131
LV.2
10
2009-10-25 15:04
@35956911
請問!我要點亮40瓦的日光燈該用多大的磁心?多大的線徑和多少的砸數?用什么三極管?我照上圖用21寸電視磁心!2個3dd15不行呀!一個是亮度不行、二是老燒三極管
3DD15的放大倍數不要太高,4--5改成2匝
6--7改成350匝,C2用471/3KV
低電壓大電流最好用場效應管
0
回復
lsjlsj131
LV.2
11
2009-10-25 15:11
@35956911
請問!我要點亮40瓦的日光燈該用多大的磁心?多大的線徑和多少的砸數?用什么三極管?我照上圖用21寸電視磁心!2個3dd15不行呀!一個是亮度不行、二是老燒三極管
如果非要用三極管,可以有兩種解決辦法:1．用雙變壓器電路 2．提高輸入電壓(偏值參數重新設)
0
回復
35956911
LV.8
12
2009-10-26 01:36
@lsjlsj131
3DD15的放大倍數不要太高,4--5改成2匝6--7改成350匝,C2用471/3KV低電壓大電流最好用場效應管
3dd15可以用場效管代替嗎
0
回復
35956911
LV.8
13
2009-10-26 01:39
@lsjlsj131
如果非要用三極管,可以有兩種解決辦法:1．用雙變壓器電路2．提高輸入電壓(偏值參數重新設)
雙變帶鎮流器會燒鎮流器的!直接帶燈管不行的帶
0
回復
xulin029
LV.5
14
2009-10-28 11:13
你的燈是交流12V的?不知道能不能用太陽能戴起來,現在好像有人要太陽能的節能燈了.
0
回復
luobiao168
LV.6
15
2009-10-28 11:38
@xulin029
你的燈是交流12V的?不知道能不能用太陽能戴起來,現在好像有人要太陽能的節能燈了.
怎么有人告訴我說L1是有升壓作用
0
回復
fishyu
LV.6
16
2009-10-28 11:52
@snowmo
給個原理圖你參考一下.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/2692081255419282.jpg');}"onmousewheel="returnimgzoom(this);">
關注中
0
回復
wryp
LV.2
17
2009-10-28 16:50
該電路不適合陰極射線燈管,無預熱電路,造成燈管壽命降低一半以上.........
0
回復
35956911
LV.8
18
2009-10-28 18:58
@wryp
該電路不適合陰極射線燈管,無預熱電路,造成燈管壽命降低一半以上.........
你有燈管兩頭不黑的辦法嗎?
0
回復
tby2008
LV.9
19
2009-10-28 21:57
@35956911
你有燈管兩頭不黑的辦法嗎?
樓主的圖 有錯誤
兩管不平衡
反饋繞組 不能控制Q1
0
回復
luobiao168
LV.6
20
2009-11-10 10:04
@tby2008
樓主的圖有錯誤兩管不平衡反饋繞組不能控制Q1
反饋繞組 不能控制Q1?
那應該改成什么樣的.現在這個板是可以工作的啊.
0
回復
xulin029
LV.5
21
2009-11-10 16:33
@snowmo
給個原理圖你參考一下.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/2692081255419282.jpg');}"onmousewheel="returnimgzoom(this);">
你這個圖變壓器同名端是怎樣的呢?另外三極管我沒有,暫時用13001能代替嗎》
0
回復
xulin029
LV.5
22
2009-11-10 17:12
@snowmo
給個原理圖你參考一下.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/2692081255419282.jpg');}"onmousewheel="returnimgzoom(this);">
大哥能不能畫上同名端啊,小弟跪求
0
回復
bcg800
LV.4
23
2009-11-12 12:11
@luobiao168
反饋繞組不能控制Q1?那應該改成什么樣的.現在這個板是可以工作的啊.
學習一下
