國外經典1000W純正弦波逆變器原理圖

近來抄了國外一款效率達90%多的1000w,DC12V轉220V,50hz的電路圖,本人剛做逆變器,有一些不明白,我原理圖傳上來大家指點指點,謝謝各位! 3559991256115237.pdf

全部回復(59)

只看樓主

正序查看

倒序查看

benny_zhan

LV.3

2009-10-21 17:09

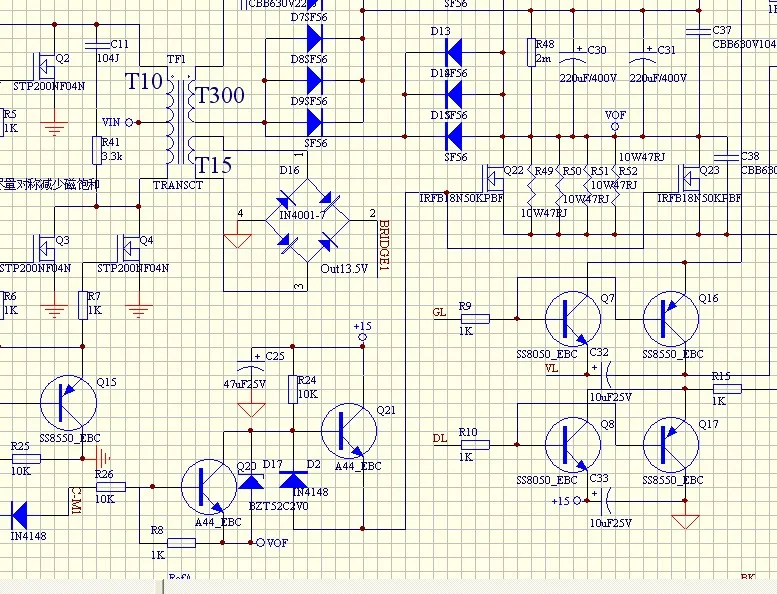

里頭如圖功率電阻和mos管并聯做什么用?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3559991256116177.jpg');}" onmousewheel="return imgzoom(this);">

回復

qghqgh

LV.6

2009-10-21 17:17

@benny_zhan

里頭如圖功率電阻和mos管并聯做什么用?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/3559991256116177.jpg');}"onmousewheel="returnimgzoom(this);">

這是國外哪家公司的?型號?這個電路好像很普通啊,用單片機做的都是這樣的電路

回復

benny_zhan

LV.3

2009-10-21 17:32

@qghqgh

這是國外哪家公司的?型號?這個電路好像很普通啊,用單片機做的都是這樣的電路

sun power 公司的,我說的電阻在并聯mos管做什么保護啊!你們做的逆變器是不是多是前后級隔離啊?

回復

benny_zhan

LV.3

2009-10-21 18:49

@benny_zhan

sunpower公司的,我說的電阻在并聯mos管做什么保護啊!你們做的逆變器是不是多是前后級隔離啊?

請各位師傅說幾句啊!在下非常感謝!

回復

mknj

LV.7

2009-10-22 09:09

很經典的設計

回復

houtao

LV.6

2009-10-22 20:22

@benny_zhan

也是有來過載/限流時保護用的;平時正常狀態VOF上的電平是不會讓Q25導通;所以Q22與Q23導通,此時并在MOS管上的電阻沒起多大用處,大部的電流是從MOS中輸出;如VOF點的電平達到Q25的動作電壓時,信號從兩路走:一路去單片機關斷控制信號,一路去控制兩個MOS管關斷;此時的電流是從電阻流過;同時也有一定的限流作用;
以上是我對這部分電路的理解,不知正確否,供參考吧!

回復

benny_zhan

LV.3

2009-10-23 11:20

@mknj

很經典的設計

師傅們請出來指點一下我這電路還有設問題沒有!謝謝了

回復

benny_zhan

LV.3

2009-10-23 11:22

@houtao

也是有來過載/限流時保護用的;平時正常狀態VOF上的電平是不會讓Q25導通;所以Q22與Q23導通,此時并在MOS管上的電阻沒起多大用處,大部的電流是從MOS中輸出;如VOF點的電平達到Q25的動作電壓時,信號從兩路走:一路去單片機關斷控制信號,一路去控制兩個MOS管關斷;此時的電流是從電阻流過;同時也有一定的限流作用;以上是我對這部分電路的理解,不知正確否,供參考吧!

謝謝你houtao
其他還有什么問題嗎?

回復

cyfeng24

LV.5

2009-10-23 14:21

@benny_zhan

師傅們請出來指點一下我這電路還有設問題沒有!謝謝了

sunpower不是進口的.國外沒有這個品牌.是北京這邊做的.

回復

benny_zhan

LV.3

2009-10-24 10:53

@cyfeng24

sunpower不是進口的.國外沒有這個品牌.是北京這邊做的.

是嗎!北京什么公司啊,我一直都沒有查到此產品啊好像是美國和加拿大,

回復

benny_zhan

LV.3

2009-10-26 09:11

@benny_zhan

請求高手們指點一下我后級220V部分的濾波電路,怎么計算電感量和電容的值?

回復

lizlk

2009-10-26 11:56

@cyfeng24

sunpower不是進口的.國外沒有這個品牌.是北京這邊做的.

SUNPOWER是美國賽普拉斯半導體的一個子公司,專門做SOLAR CELL
他的CELL全球轉換效率第一高.有他們自己的逆變器.

回復

benny_zhan

LV.3

2009-10-26 18:43

@lizlk

SUNPOWER是美國賽普拉斯半導體的一個子公司,專門做SOLARCELL他的CELL全球轉換效率第一高.有他們自己的逆變器.

哦! lizlk 兄對行業很了解了,不知我的電路是否有指教.

回復

cyfeng24

LV.5

2009-10-27 22:54

@benny_zhan

哦!lizlk兄對行業很了解了,不知我的電路是否有指教.

是呀,真正的美國SUNPOWER是做太陽能.你這個所謂的SUNPOWER應該是貼牌的.機器性價比也比較差.

回復

lizlk

2009-10-28 08:06

@benny_zhan

哦!lizlk兄對行業很了解了,不知我的電路是否有指教.

houtao 老兄已經在第7貼說過了.

回復

benny_zhan

LV.3

2009-11-14 14:18

@lizlk

houtao老兄已經在第7貼說過了.

關鍵不在于牌子,在于電路的嚴密性和性能,謝謝多多指點啊!

回復

大林電源

LV.9

2009-11-17 17:43

電源的實體電路板哪?傳上來!

回復

benny_zhan

LV.3

2009-11-18 11:33

@大林電源

電源的實體電路板哪?傳上來!

大林師傅,我現在還沒有去做板,如果要我傳圖片現在只有先原先板子的照片哦!麻煩你給我指點一下原理圖吧!

回復

smtwshj

LV.2

2009-11-23 15:17

@benny_zhan

做假負載用,為了在空載時,保證電路安全

回復

benny_zhan

LV.3

2009-11-23 18:34

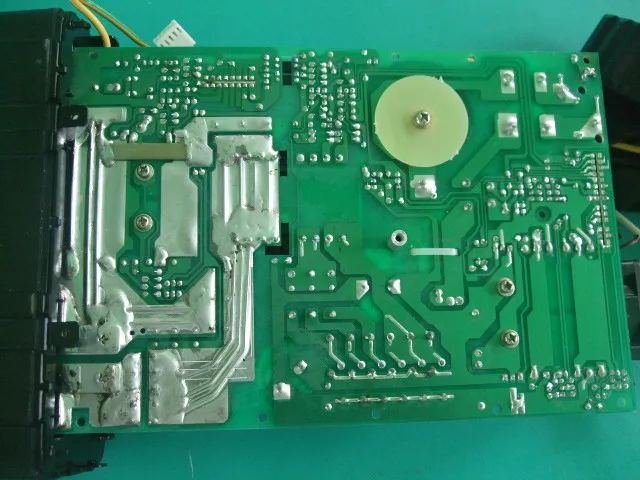

實物圖片如圖:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3559991258972414.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3559991258972454.jpg');}" onmousewheel="return imgzoom(this);">

回復

st000

LV.1

2009-12-03 23:30

@大林電源

電源的實體電路板哪?傳上來!

對地接的大電阻有何用

回復

benny_zhan

LV.3

2009-12-05 09:21

@st000

對地接的大電阻有何用

限流保護

回復

大林電源

LV.9

2009-12-08 14:14

@benny_zhan

實物圖片如圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/83/3559991258972414.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/83/3559991258972454.jpg');}"onmousewheel="returnimgzoom(this);">

工藝可不咋地!
