呵呵,繞的蠻漂亮啊,你再繞幾次就會讓變壓器廠的那些小妹妹下崗了哦,
不過就是效率差了點啊 ,真的折騰了 一天嗎?

做工不錯!非常嚴謹!

做做停停,真的弄了一天,中午休息一會,哈哈.

今天又做了第二個高頻變壓器,因為有了第一個的經歷,所以做起來稍快了一點,但也用了半天多一點的時間.
   今天做的:也是EE55的磁芯,臥式骨架,初級是用0.2MM厚29MM寬的銅帶雙片疊繞3匝,A片首和B片尾相接為中點,引成3+3的模式,銅帶截面積約為5.8平方MM,估計功率可以達到500W以上.初級還是用0.93線單根繞32+32+31,設計次級電壓380V.窗口已塞得滿滿的了.
   做好后測了一下電感量;初級為39.5+39.5uH,次級為40.3mH;同樣用高壓儀1500V、20秒打了一下,平安無事.


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3379261256438789.jpg');}" onmousewheel="return imgzoom(this);">

空間利用還是低些,稍微改進下.銅皮在焊好引線后再用榔頭敲的盡量平整,然后在焊接處再補上一小塊膠帶.在銅皮間不要用青殼紙,青殼紙很占空間.初次級之間三層膠帶隔離就可以了.這樣耦合會更緊密.
  我是拆成品變壓器借鑒的,可作參考.

青殼紙厚0.15,是有點占空間,我看上它主要是它在焊線頭時不會湯壞;可能是我買的高溫帶質量不好,一焊接就湯壞.

  剛才我做了一些測試,可供做變壓器朋友參考:
單層帶薄膜的青殼紙,厚0.15MM,耐壓:6000V長時間不擊穿;
   高溫膠帶(我這里有二種膠帶,一種深黃色,一種淡黃色):
單層厚均為0.06MM:
   淡黃色的:4000V被擊穿,3000V長時間不擊穿;
   深黃色的:4000V長時間不擊穿,5000V被擊穿.
  以上耐壓測試均為交流.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3379261256445997.jpg');}" onmousewheel="return imgzoom(this);">

是會燙壞的,可以在燙壞的部分沙皮紙打磨下,兩面再貼一小塊絕緣膠帶就可以了,低壓繞組間絕緣要就不高.幾層青殼紙下來占用的空間非常大,EE55的磁芯空間大無妨.小磁芯就非常不合適了.
不過你的變壓器計算和工藝確實已經夠好了,順便贊一下.

初級引出線直接焊在引腳上應該更好

對,我喜歡銅皮引線擰成一股直接焊在PCB.

有道理的,因為引腳的載流量肯定不大,引出線直接焊在PCB上肯定能減少損耗.

當然如果為了便于定位,還可以把引腳當做空腳焊在PCB上.

請問老壽先生變壓器專用銅帶那里買的,我也想用銅帶擾高頻變壓器,杭州那里有得買啊

我是在淘寶上買的,深圳的,
http://store.taobao.com/shop/view_shop-619b1c0cdfbdd16883dec4d8b61a6233.htm
他的銅皮很軟,繞起來很方便,但價格也很貴,他現在好象沒有了,我看他的網店里沒有銅皮賣了.
后來我又在網上買過三次,但都太硬,繞起來不方便,有人說要退火一下才會變軟,因為沒有合適的加熱設備,所以我沒有試過.
http://item.taobao.com/auction/item_detail.jhtml?item_id=a38f503d782024bca70b484260c5e5a8&x_id=0db2
這個店里也有,我剛買來過,但還是覺得太硬,不太好用.

謝謝,銅皮也沒有漆包的?

你好
http://item.taobao.com/auction/item_detail.jhtml?item_id=a38f503d782024bca70b484260c5e5a8&x_id=0db2

這家網店最近進了一卷0.2MM的,軟的,可以用,你可以和聯系.

今天也去這個賣家那買了,商家很好說話半米也賣.自己玩玩就買了半米.

太貴了,2cm寬厚0.2mm的銅皮一米要賣42元,不可思意!

不是2CM寬,是20CM寬.

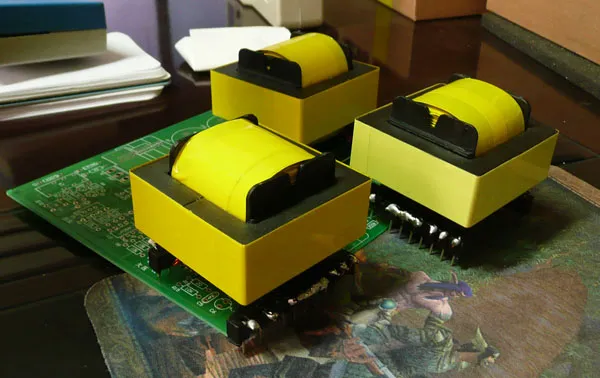

今天又繞了第三個變壓器

   以前買進的幾米0.3厚的銅皮,因為太硬,一直沒有使用.前天我花了40元在淘寶上買了一個酒精噴燈,把銅皮裁好,在噴燈上一燒,然后讓它自然冷卻,哈,銅皮變得很聽話了,非常容易繞制了.
   這個變壓器初級還是3+3,但用了0.3厚X30寬的銅皮,實際有9個平方MM,如果以電流密度取4A,則能承受36A+36A的電流,可以繞出一個在700-800W狀態下連續工作的變壓器.次級360V用0.93線繞90匝,截面積為0.68,以4A的電流密度,可以承受2.7A高頻電流.這次沒有用青殼紙,全用高溫膠帶,空間得到充分利用,還加了一個16V+16V的低壓繞組.
   測得電感量:初級42+42UH,次級41.5MH,高低壓繞組間2000V,20秒不穿.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3379261257065280.jpg');}" onmousewheel="return imgzoom(this);">

0.02×20×100=40立方厘米
40立方厘米×8.9G/立方厘米=356G
42元÷0.356KG=117.977元/KG
漆包線也就50元/KG左右
是漆包線的兩倍還多
也不便宜了!

是有點貴,我買來0.2MM的,1米才320克.只是極少量買一點試試樣,還可以接受的.

樓主好手藝,做工相當好

頂了,做工不錯!

今天對三個變壓器的漏感進行了測試,情況如下:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3379261257298605.jpg');}" onmousewheel="return imgzoom(this);">

請有經驗的朋友看一下,這樣的結果,能不能用?我今天DC-DC板可能要通電了.

算是比較好的結果了.

感謝總工肯定,但愿今天通電一切順利.

問下,您的變壓器泡過凡立水了嗎?

回鐘工話:沒有泡過的.

看來還是環型的好!
我用50的非晶環繞的初級4+4,
初級電感量有2.54MH,
漏感只有0.15UH.

能不能把你的環形取出來曬一曬,看看繞制方法.
