EC50求助,謝謝!

想用磁芯EC50,3DD15D做個共集自激JJ,能做多少W?麻煩師傅們給個參數,謝謝!

全部回復(14)

只看樓主

正序查看

倒序查看

ddd電子

LV.7

2009-10-23 16:51

300瓦一般沒問題,論壇里雙變自激,單變自激質料挺多的.你翻一下

回復

sjqyfc

LV.3

2009-10-23 18:44

@ddd電子

300瓦一般沒問題,論壇里雙變自激,單變自激質料挺多的.你翻一下

想做個單變自激,1.5漆包線,0.44漆包線,初級次級各多少T,謝謝了

回復

ddd電子

LV.7

2009-10-23 19:58

@sjqyfc

想做個單變自激,1.5漆包線,0.44漆包線,初級次級各多少T,謝謝了

單變沒弄過..不好說..O(∩_∩)O.....哈哈

回復

sjqyfc

LV.3

2009-10-23 21:34

@ddd電子

單變沒弄過..不好說..O(∩_∩)O.....哈哈

謝謝你的熱情回復

回復

sjqyfc

LV.3

2009-10-23 21:43

@sjqyfc

謝謝你的熱情回復

頂起來,請各位大師幫幫忙

回復

shanghaibs

LV.8

2009-10-23 21:52

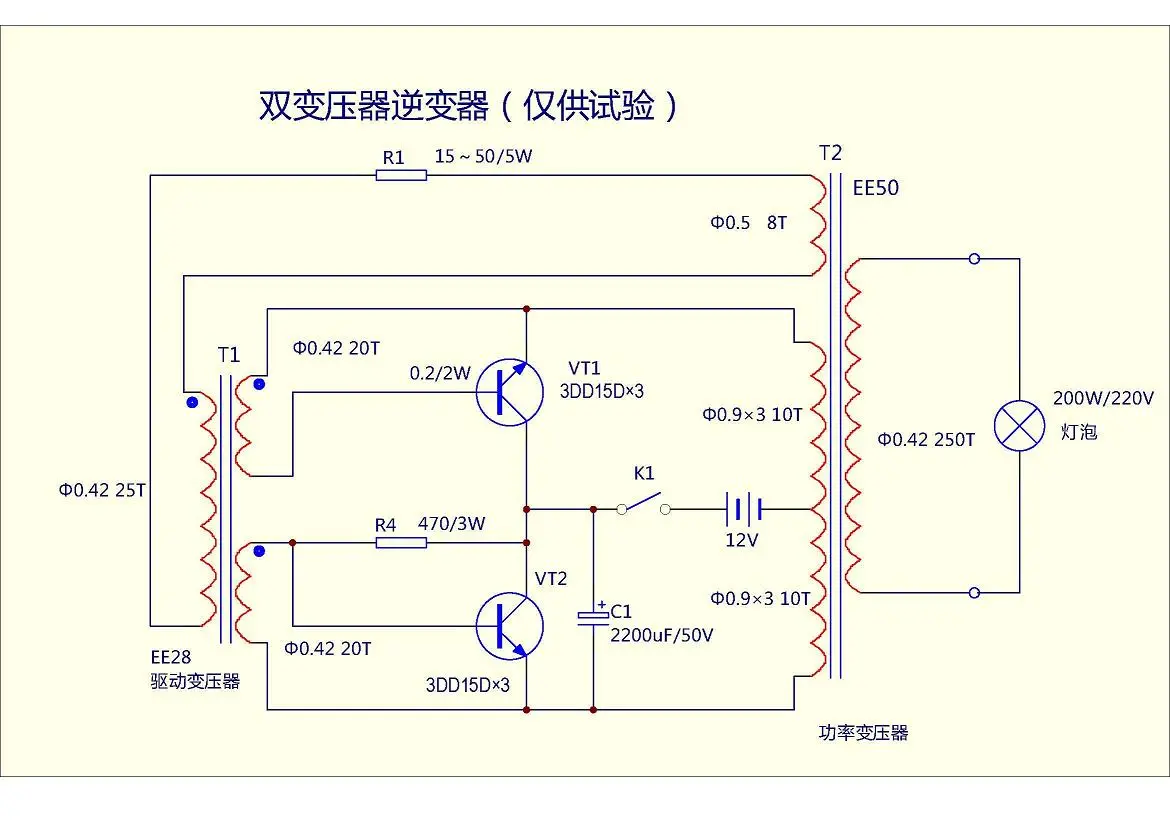

我收藏了一個,只是本人沒做過,你看看合不合適…

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2464011256305913.jpg');}" onmousewheel="return imgzoom(this);">

回復

ynx泰然

LV.3

2009-10-23 21:54

@sjqyfc

頂起來,請各位大師幫幫忙

初1.5*2/12+12匝.反饋0.44*2/6+6匝.次0.44/320+40匝.沒錯,準好使.

回復

sjqyfc

LV.3

2009-10-23 21:55

@shanghaibs

我收藏了一個,只是本人沒做過,你看看合不合適…[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/2464011256305913.jpg');}"onmousewheel="returnimgzoom(this);">

謝謝你的熱情回復,我很菜,只想做單變的

回復

shanghaibs

LV.8

2009-10-23 21:55

單變機我也收藏了一個,不知你有沒有用…

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2464011256306146.gif');}" onmousewheel="return imgzoom(this);">

回復

sjqyfc

LV.3

2009-10-23 21:58

@shanghaibs

單變機我也收藏了一個,不知你有沒有用…[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/2464011256306146.gif');}"onmousewheel="returnimgzoom(this);">

太謝謝你了,收藏先

回復

shanghaibs

LV.8

2009-10-23 21:59

做高頻機Ec50可以出1000w功率…

回復

ynx泰然

LV.3

2009-10-23 22:01

@shanghaibs

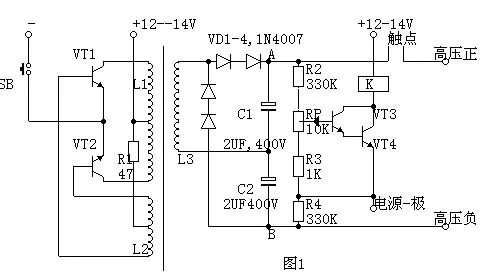

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3059221256306244.jpg');}" onmousewheel="return imgzoom(this);">這圖改用單硅輸出,前級不要用DD15了,用2SA1444吧,一邊5只,是很小的塑封管,絕對過200W.

回復

sjqyfc

LV.3

2009-10-23 22:03

@ynx泰然

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/3059221256306244.jpg');}"onmousewheel="returnimgzoom(this);">這圖改用單硅輸出,前級不要用DD15了,用2SA1444吧,一邊5只,是很小的塑封管,絕對過200W.

謝謝你的熱情回復,收藏先
