bux98a管做自控機
圓通快遞的速度快這次快的驚人,前天下午拍的bux98a昨天下午就到了(汕頭-寧波),昨晚 上了4個管試試先說變壓器數據,2 4 6國鐵 初級1.5線 63t并聯,次級0.9線串聯,160T 220T 240T 抽頭,振蕩36 40 43t 抽頭.這個變壓器我是今年3月份就繞好的但是到現在還沒成功哎!大家不要笑我啊?其實第一次就基本成功了,20管的15D 6UF電容 帶200W電壓170多V 電流0.54A 換8UF電容時燈強閃,可能由于當時天冷管一點也感覺不到熱.好景不長啊!最后因為裝機時空間不足換了個小個頭電阻而導致20管陸續燒光后才想到更換的那個該死的電阻.之后也重新買管裝過但是像以前的15D再也買不到了,買來的竟是些垃圾,一次次的失敗就好像諸葛亮北伐一樣, 哎,郁悶啊! 說正事,就上面的變壓器昨晚用4個bux98a 電容8UF普通CBB的 帶200W閃閃 400W不閃長亮,于是就在400W上測數據,平均電壓(數字表交流電壓檔測)96-101V(帶400W-1000W都一樣,次級條換抽頭都一樣,振蕩調抽頭也還一樣)峰值電壓不會測用勝利數字表的交流檔并按下(P.H) 檔位打到最大4位整零(0000)應該是1000V檔了測量時都顯示0L超程,如果測量是對的話那峰值不是過千了?帶負載電流都在0.6-0.7之間. 初級電流36點幾A (帶400W-1000W都一樣,次級條換抽頭都一樣),但是調振蕩抽頭就不一樣了,36t時電流31a 40t時是34A 43t時36A. 頻率不知道測什么地方怕燒表就沒敢測,但是聽聲音和目測的結果是,振蕩線圈越少頻率好像越高. 管子沒帶散熱器 1分鐘后有溫度 5分鐘不到手摸管大概在40多度,加上散熱片下水估計不要風扇.
全部回復(86)
正序查看
倒序查看
@把酒問情
牛管,樓主能介紹一下管子參數和淘寶鏈接嗎?
參數是30A400V.80A是集電極峰值電流,1000V是Vcer(集射耐壓,Rbe《＝10歐)和Vces(集基耐壓,Ib＝0).具體請看datasheet:
2878451256350684.pdf 我沒用過BUX98A做自控機,但對電子比較熟悉,而且測過該管5A集電極電流時壓降不到0.2V,估計不比2SC2147差,但便宜得多,所以向大家推薦這個管子,現在看來是沒錯的.
2878451256350684.pdf 我沒用過BUX98A做自控機,但對電子比較熟悉,而且測過該管5A集電極電流時壓降不到0.2V,估計不比2SC2147差,但便宜得多,所以向大家推薦這個管子,現在看來是沒錯的.
0
回復
@jingwei
騙子克星幫我分析了問題1.謝謝了!下面的幾個問題忘高手能給俺說說.先謝了!問題3.尤其重要.

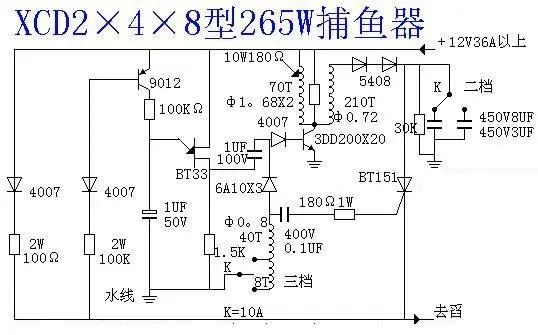

問題2:我的峰值測量是否正確? 回答:不正確,因為是脈沖直流,不能用交流檔測.
問題3:機子有時偶爾不啟動是怎么回事啊?回答:調整自控電阻(就是串了二極管的那個電阻,不是PNP三極管基極上的那個電阻)可能有效果.就是那個100歐的電阻.
問題4:目前機子的狀況是否達到下水的標準?回答:應該達到了,如果200W閃,400W以上常亮就肯定沒問題了,盡快去試機吧.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2878451256356475.jpg');}" onmousewheel="return imgzoom(this);">
問題3:機子有時偶爾不啟動是怎么回事啊?回答:調整自控電阻(就是串了二極管的那個電阻,不是PNP三極管基極上的那個電阻)可能有效果.就是那個100歐的電阻.
問題4:目前機子的狀況是否達到下水的標準?回答:應該達到了,如果200W閃,400W以上常亮就肯定沒問題了,盡快去試機吧.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2878451256356475.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@騙子克星
問題2:我的峰值測量是否正確?回答:不正確,因為是脈沖直流,不能用交流檔測.問題3:機子有時偶爾不啟動是怎么回事啊?回答:調整自控電阻(就是串了二極管的那個電阻,不是PNP三極管基極上的那個電阻)可能有效果.就是那個100歐的電阻.問題4:目前機子的狀況是否達到下水的標準?回答:應該達到了,如果200W閃,400W以上常亮就肯定沒問題了,盡快去試機吧.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/2878451256356475.jpg');}"onmousewheel="returnimgzoom(this);">

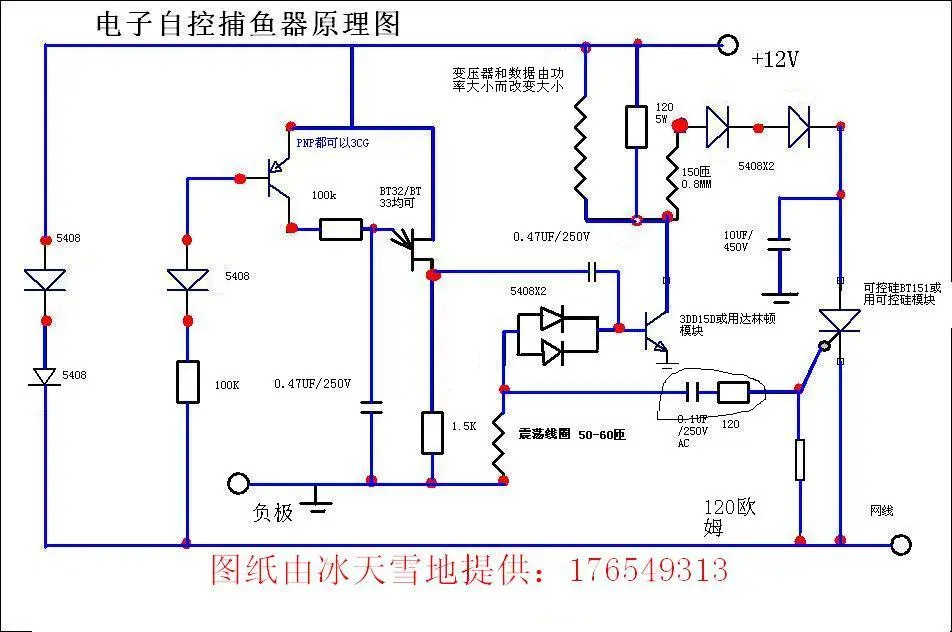

哪一個電阻?圖上圈起來的電容電阻是起什么作用的,我的是0.22uf電阻180歐
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2303991256354740.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2303991256354740.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@jingwei
哪一個電阻?圖上圈起來的電容電阻是起什么作用的,我的是0.22uf電阻180歐[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/2303991256354740.jpg');}"onmousewheel="returnimgzoom(this);">
看19貼的圖和解釋.你的圖上圈起來的電容電阻是起觸發可控硅的作用.0.22uf電容,180歐電阻可以用,電容0.1uf以下也能用,但耐壓最好大于1200V.
0
回復
@jswbx
你把電路圖發上來,就是你用的每一個零件的具體參數.
不會畫圖 搞了這么長時間,大師看看,這個就是我的數據.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2303991256386616.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2303991256386616.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
