flyback設計故障請教

60w  12v/5A開關電源
Co:1000u+1000u+470u
使用光藕+431調壓,
發現:
1)電壓紋波最高達1V.
2)光藕反饋波形受付邊波形干擾嚴重.
我試圖調節431的補償電路來解決問題,但是基本沒有改善.
想請兄弟們幫助診斷.
全部回復(51)
正序查看
倒序查看
allin
LV.5
2
2004-05-31 10:52
是噪音還是紋波?
0
回復
bieloit
LV.3
3
2004-05-31 10:53
我使用的是最新的infineon八腳控制芯片ice3ds01
0
回復
bieloit
LV.3
4
2004-05-31 10:54
@allin
是噪音還是紋波?
應該是紋波
噪音更大,,以前沒有見過這樣的情況
0
回復
bieloit
LV.3
5
2004-05-31 10:57
@bieloit
應該是紋波噪音更大,,以前沒有見過這樣的情況
o ,一般情況下也有500mV的紋波
0
回復
小林
LV.5
6
2004-05-31 11:01
你的變壓器設計參數是怎樣的,匝數不合理也有同樣的故障
0
回復
bieloit
LV.3
7
2004-05-31 11:05
@小林
你的變壓器設計參數是怎樣的,匝數不合理也有同樣的故障
EI28
P: 30T 0.12mH
S: 5T


INPUT:85~264AC
Fw=110K
0
回復
zvszcs
LV.12
8
2004-05-31 11:25
@bieloit
EI28P:30T0.12mHS:5TINPUT:85~264ACFw=110K
我看變壓器的設計有點問題.初級的圈數改為50T,電感量再大點,約750UH.
0
回復
bieloit
LV.3
9
2004-05-31 11:40
@zvszcs
我看變壓器的設計有點問題.初級的圈數改為50T,電感量再大點,約750UH.
因?yàn)槲蚁胱龀扇吭赿cm狀態工作,比較好做過流保護保護.
而且之前比這個感量還小的變壓器(p 24T(0.1mh)     s 5T 16V/3.75A),我們已經有做成功的.
0
回復
LV.1
10
2004-05-31 12:42
@bieloit
EI28P:30T0.12mHS:5TINPUT:85~264ACFw=110K
變壓器太小了,EI28作到40以下還可以,否則,系統穩定了,溫升也很高.個人經驗之談.
0
回復
zvszcs
LV.12
11
2004-05-31 12:44
@bieloit
因?yàn)槲蚁胱龀扇吭赿cm狀態工作,比較好做過流保護保護.而且之前比這個感量還小的變壓器(p24T(0.1mh)    s5T16V/3.75A),我們已經有做成功的.
問你個問題,你用什么示波器看的,是100M的嗎?
0
回復
zvszcs
LV.12
12
2004-05-31 12:45
@
變壓器太小了,EI28作到40以下還可以,否則,系統穩定了,溫升也很高.個人經驗之談.
我同意.
0
回復
bieloit
LV.3
13
2004-05-31 13:10
@
變壓器太小了,EI28作到40以下還可以,否則,系統穩定了,溫升也很高.個人經驗之談.
恩,變壓器溫升的確是有點高.ER28是不是要好點?
0
回復
bieloit
LV.3
14
2004-05-31 13:12
@zvszcs
問你個問題,你用什么示波器看的,是100M的嗎?
恩,但是我沒有加電容慮除噪音.
0
回復
LV.1
15
2004-05-31 13:12
@bieloit
恩,變壓器溫升的確是有點高.ER28是不是要好點?
還是用PQ2620吧,不能再小了.
0
回復
bieloit
LV.3
16
2004-05-31 13:14
@zvszcs
我同意.
象這種情況,能不能這樣判斷:不是431補償電路的問題.. 請指教.
0
回復
bieloit
LV.3
17
2004-05-31 13:24
@
變壓器太小了,EI28作到40以下還可以,否則,系統穩定了,溫升也很高.個人經驗之談.
象這種情況,能不能這樣判斷:不是431補償電路的問題.. 請指教
0
回復
LV.1
18
2004-05-31 13:39
@bieloit
象這種情況,能不能這樣判斷:不是431補償電路的問題..請指教
改用CCM試一試,12V,5A DCM沖擊太大.
0
回復
bieloit
LV.3
19
2004-05-31 13:45
@
改用CCM試一試,12V,5ADCM沖擊太大.
我去試試,

有結果再向大家匯報
0
回復
zvszcs
LV.12
20
2004-05-31 13:46
@bieloit
象這種情況,能不能這樣判斷:不是431補償電路的問題..請指教.
象紋波及噪聲這么大,你的電源主回路工作可能還沒有正常.
不一定是反饋的問題.
我也做過的12V/6A,紋波及噪聲只有60MV(100M)
0
回復
2004-05-31 16:59
建議你在變壓器初級地與次級地之間加一個高壓電容試試.
我以前的電路也有過這種情況,加大輸出電容也沒有什么大的改善.
0
回復
bieloit
LV.3
22
2004-05-31 17:05
@在水一方
建議你在變壓器初級地與次級地之間加一個高壓電容試試.我以前的電路也有過這種情況,加大輸出電容也沒有什么大的改善.
你的那個問題是怎么解決的?
產生問題的原因什么呢?
0
回復
dragon
LV.5
23
2004-05-31 17:20
@bieloit
o,一般情況下也有500mV的紋波
紋波的頻率?減小負載呢?有沒有初級功率限制的可能?
0
回復
LV.1
24
2004-05-31 17:25
@bieloit
恩,但是我沒有加電容慮除噪音.
排除示波器探頭帶來的干擾,在輸出端并接47uf,0.1uf電容再測量.
0
回復
再回首
LV.6
25
2004-05-31 17:48
我剛做了一款12V5A的適配器,效果不錯,有需要可以和你交流.
用SG6841芯片,PQ2620磁芯,輸出濾波:1000uF+1000uF+10uH+1000uF,實測紋波小于30mV
0
回復
bieloit
LV.3
26
2004-05-31 18:21
@再回首
我剛做了一款12V5A的適配器,效果不錯,有需要可以和你交流.用SG6841芯片,PQ2620磁芯,輸出濾波:1000uF+1000uF+10uH+1000uF,實測紋波小于30mV
好啊,
我用的是infineon芯片.我也希望多多交流.
我也是要12V/5A

目前就是效率沒調好..
0
回復
廣東仔
LV.4
27
2004-05-31 18:21
是紋波嗎?頻率多少?我覺得可能是電路振蕩了.另外,原副邊接Y1的Y電容看看有沒用?
0
回復
再回首
LV.6
28
2004-05-31 20:20
@bieloit
好啊,我用的是infineon芯片.我也希望多多交流.我也是要12V/5A目前就是效率沒調好..
大家都說了很多,有一點還要注意:為減少漏感而采取的三明治繞法的變壓器有很大的分布電容,會使輸出紋波增大很多.我的變壓器也是用三明治繞的,但在初次級間加了蔽屏層接到原邊的地.
同樣建議您還是用PQ2620的磁芯.
0
回復
2004-06-01 09:07
@bieloit
你的那個問題是怎么解決的?產生問題的原因什么呢?
應該是原副邊的噪聲干擾,就是按上面的方法,也就是在原副邊地加Y電容.
0
回復
bieloit
LV.3
30
2004-06-02 09:39
@廣東仔
是紋波嗎?頻率多少?我覺得可能是電路振蕩了.另外,原副邊接Y1的Y電容看看有沒用?

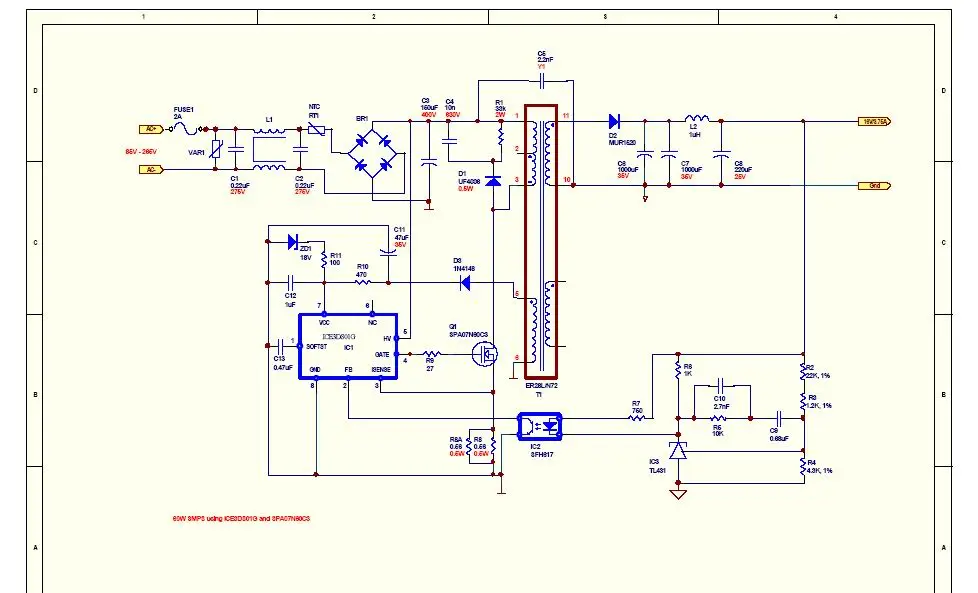

我現在的疑問,希望大家能分析一下原因:

還是上面的變壓器參數
  EI28   12V/5A  60W
         P:30T  120uH  LK 15uH
         S:5T
輸出紋波400mv ,
Vfb有明顯的次級開關波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/18/1086140361.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
bieloit
LV.3
31
2004-06-02 10:59
@bieloit
我現在的疑問,希望大家能分析一下原因:還是上面的變壓器參數  EI28  12V/5A  60W        P:30T  120uH  LK15uH        S:5T  輸出紋波400mv,Vfb有明顯的次級開關波形[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/18/1086140361.jpg');}"onmousewheel="returnimgzoom(this);">
大哥們,給個意見羅,..多謝啊
