“發現在連續開關的時候,有時候燈不能啟動,等半分鐘后,才自己啟動了”

不太明白你的意思

是有時候不能啟動,而有時候過了半分鐘才啟動,

還是每次都要等半分鐘才啟動喃?

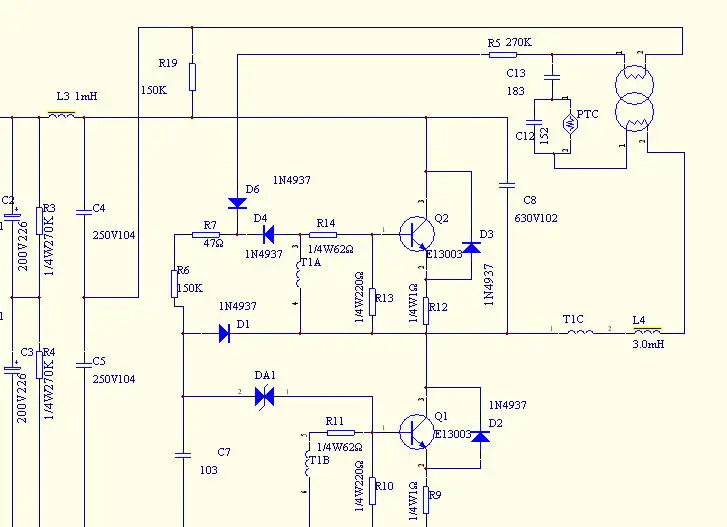

有電路看嗎?

連續開關的時侯有不亮的,這些不亮的有時時開關幾次是亮的,有時候如果不亮,停止開關,那么20-30S后就自己亮了
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1129294019.jpg');}" onmousewheel="return imgzoom(this);">

R6是接在直流母線上的嗎?R7也是嗎?

R6 R7接在一起

剛才做事去了,我的經驗也不多,我做的有些電路雖然與你的一些東西差不多,但是這種電路我不能肯定的說什么,你說R6與R7接在一起,我甚至愚蠢的認為啟動不了,事實是你啟動了,啟動不了我是這樣認為的,剛開啟的時候電流經R19→燈絲(上)預熱→R5→D6→R7→R6→C7充電,看你圖L4右端應該是接地的,那么電流經R6對C7充電外還會經D1→T1C→L4→地,對直流而言T1C與L4相當于短路,也即電容C7由D1→T1C→L4短路,但是事實是啟動了,只能說明我的分析是錯誤的

“連續開關的時侯有不亮的,這些不亮的有時時開關幾次是亮的,有時候如果不亮,停止開關,那么20-30S后就自己亮了”

停止開關,那么20-30S后就自己亮了,感覺像是軟啟動之類的,但是看你圖沒那么大的RC充電時間啊,真的20--30S這么長的時間嗎?

抱歉剛才圖有點錯誤,電感后面有個保護電路,我去掉了,出現這種情況的時候,是把保護電路斷掉的.

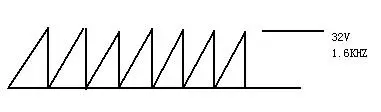

故障時C7上電壓500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1129193840.jpg');}" onmousewheel="return imgzoom(this);">

自激式的鎮流器?
電路是自激式的嗎?

難道不是自激?能談?wù)勀愕目捶▎?

看波形應該是下管沒有開通,C7充電至32V,DA1擊穿導通,C7經DA1→低阻網絡→地而放電,因?yàn)槿绻鹿荛_通了,C7是不會立即再度充電的,應該有一段時間的死區,你可以先將R10,R13拿掉,將R19,R6換為100K試試

故障的時候只有1.6KHz嗎?正常工作的時候是多少喃?

你還可以將T1A,T1B由4圈減至3圈,R11,R14改小點試試

這會發生

回六貼.L4應該不是接地.接地那當然不能啟動.

去掉PTC試試

如果我沒說錯:工作后開關溫度不會高,這個電路開始震蕩激勵不足.

R19充電時間過長也是關鍵

建議你還是改正你的觸發電路,幾年前曾遇到此問題,產品賣出去問題更多

電路是自激式的,是我一下子記錯了,不好意思!
  自激式電子鎮流器,是依靠自身所攜帶的燈管上的工作電流來激勵開關管工作的(因此稱之為自激),他的工作頻率與燈管上流動的電流大小有關.
  它激式電子鎮流器,是采用專用驅動IC來驅動開關電路工作的,開關電路的工作頻率由專用驅動IC的振蕩頻率決定,與負載的燈管功率、燈管數量無關.

哈哈,你有PTC還連續開關,當然要20-30S,燈才亮了,把PTC拿掉就不會有這種現象了.

這個問題與PTC無關

目前我也認為與PTC無關,但是沒有做過,不能肯定;

樓主怎么不說話了喃?我建議你按大家說的依次做一遍,最好把結果貼上來,讓我們知道自己的思路是否錯了,錯在哪里啊!

現在我認為可能是PTC的問題了,我查了下資料,

PTC使用于40W以下熒光燈的陰極預熱,如果PTC選擇不當,預熱電流,預熱時間和開路電壓等就不能符合要求,甚至?xí)霈F(xiàn)燈不能啟動或?qū)е翽TC燒壞.

加上PTC預熱,我的諧振電容才能點亮燈,如果去掉預熱,燈很不容易啟動.而且我認為燈在老化幾個小時后,此時PTC應該是斷開的.開關時沒有預熱的過程.當然也可能存在不確定的狀態,我糾正一下,預熱的過程是2.3S左右,開關的時間為開5S,關5S,有的燈還是不能正常啟動

觸發電路更換電容或者是增大電流,故障依舊

非常高興大家提出的各種方案,我也在試,希望能找到關鍵的問題所在

你將R19,R6改為100K,C13改為123或者153試試

不行就將C13短路掉,將C12由152改為222

...

上午我曾經改動過R19 R5到100K,.現在我仍然對為什么C7上的電容周期充電到32V,然后突然放電到0不解.

DB3不是充電到32V,是C7充電到32V將DB3擊穿后放電,因?yàn)橄鹿軟]導通,電路沒起振,C7才會這個樣子,正常工作DB3上電壓波形為下圖:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1129264811.gif');}" onmousewheel="return imgzoom(this);">

你說32V完全落在DB3上?我覺得不是,應該是下管開通了一很短的時間,然后截止,此時C7電容放電,后繼續充電
