TNY268做的3*3W驅動中,變壓器會絲絲響,為什么

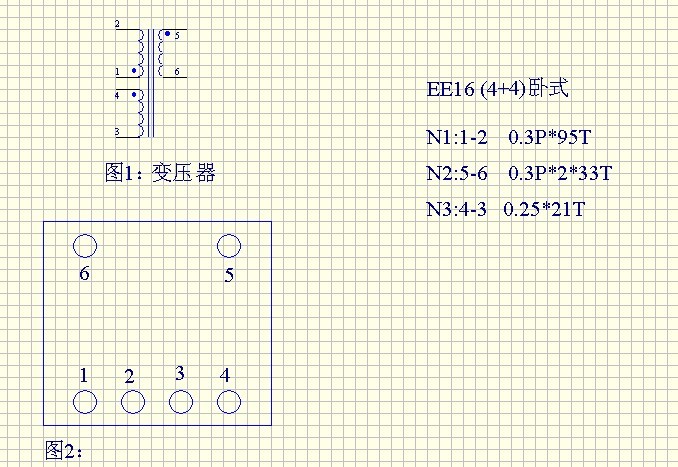

用TNY268做的3*3W驅動,空載是21V,負載是3個3W的LED串聯,電流在680mA,空載沒什么問題,帶載后,變壓器會有絲絲的響聲,不知道什么原因,電路是 變壓器是電感式1mH,大家說說看
全部回復(17)
正序查看
倒序查看
2009-11-16 09:36
沒人知道嗎?
0
回復
eaglegx
LV.4
3
2009-11-16 20:35
@jianshan2267
沒人知道嗎?
工作頻率問題
0
回復
835041560
LV.5
4
2009-11-16 21:08
好像TNY268做不到3*3W吧
0
回復
2009-11-16 21:45
@835041560
好像TNY268做不到3*3W吧
TNY268規格書里面做成適配器是可以到10W的,順便問下三樓,如果是頻率問題,那要怎么改呢,這個芯片好像頻率是固定的,是132KHZ呢,
0
回復
2009-11-16 21:51
@eaglegx
工作頻率問題
你好,你說的頻率問題我也有考慮過,但是這個芯片好像頻率是固定的吧,我可以把規格書發上來,可否幫我看看
0
回復
2009-11-16 21:54
@jianshan2267
TNY268規格書里面做成適配器是可以到10W的,順便問下三樓,如果是頻率問題,那要怎么改呢,這個芯片好像頻率是固定的,是132KHZ呢,
3400831258379653.pdf
0
回復
2009-11-16 22:27
@jianshan2267
3400831258379653.pdf
EE16做9W,變壓器磁芯飽和了.
0
回復
2009-11-17 08:43
@半導狂人
EE16做9W,變壓器磁芯飽和了.
可是從實際測試來看,這塊效率不是很高,實際做出來也才六七瓦左右,EE16應該夠吧
0
回復
eaglegx
LV.4
10
2009-11-17 13:00
@jianshan2267
可是從實際測試來看,這塊效率不是很高,實際做出來也才六七瓦左右,EE16應該夠吧
EE16的恐怕不行,就是能做出來,效率也不高,發熱嚴重,體積允許的話,盡量選擇大點的磁芯
0
回復
marks0302
LV.2
11
2009-11-17 13:41
我有做過~~680mA/12V
但我Ts 比是90:12(EE16)  主感量為1mH
且不需輔助電源~~
此IC的頻率是133kHz,其實是會有些微的變動的~~SPEC上有寫
還有~~IC的FB是ON/OFF control
0
回復
2009-11-17 13:43
@marks0302
我有做過~~680mA/12V但我Ts比是90:12(EE16)  主感量為1mH且不需輔助電源~~此IC的頻率是133kHz,其實是會有些微的變動的~~SPEC上有寫還有~~IC的FB是ON/OFFcontrol
沒有輔助電源,那你做的那個會響嗎?
0
回復
marks0302
LV.2
13
2009-11-30 11:28
@jianshan2267
沒有輔助電源,那你做的那個會響嗎?
原本是會響的~
調整transformer 的Ts後就不會響了
且Eff 至少有81%
0
回復
2009-11-30 22:17
@marks0302
原本是會響的~調整transformer的Ts後就不會響了且Eff至少有81%
你覺得我那變壓器,如果去掉輔助,會怎么樣?我得去試下,呵呵
0
回復
2009-12-08 20:23
@jianshan2267
你覺得我那變壓器,如果去掉輔助,會怎么樣?我得去試下,呵呵
去掉輔助了,還是會響,不知道m(xù)arks0302的參數是如何配置的.
0
回復
czg07
LV.4
16
2011-10-26 23:30

我也有過這種現象，后來調整RF(3K)和R8就OK了

0
回復
謝厚林
LV.12
17
2011-12-15 19:03
輔助繞組Z1一定不要。
0
回復
謝厚林
LV.12
18
2011-12-15 19:04
@謝厚林
輔助繞組Z1一定不要。
次級的恒流，溫度升高時，下降比較大。
