應該是電壓跟隨,不過那里一般用放大管,用MOS管很少.

這個我倒是看出來了,只是不明白這樣做有什么意義,該處的檢測電壓,是脈動很大,只在接近于峰值的時候,PFC,才輸出最高電壓,有什么作用呢?

根據(jù)輸入電壓來控制PFC輸出電壓,按你電路上的元件匹配應該是檢測點電壓低于120V時PFC輸出220V,檢測點電壓高于120V時PFC輸出390V.
個人看法,呵呵.

這樣做低壓時是降低了PFC的轉換損耗,但是卻增大了pwm轉換部分的電流,降低了轉換效率,反而得不償失吧

感覺是為了改變PFC輸出電壓.使得AC輸入電壓較高時,PFC輸出電壓由220V變化到386V
同意 “維珂”的看法.

分析是沒錯,可是這樣做是不是對效率有改善呢,從實際中看,初級電壓低,就意謂著電流大,這樣PWM的線損就會大,現(xiàn)在只是討論下,這樣做的意義有多大?

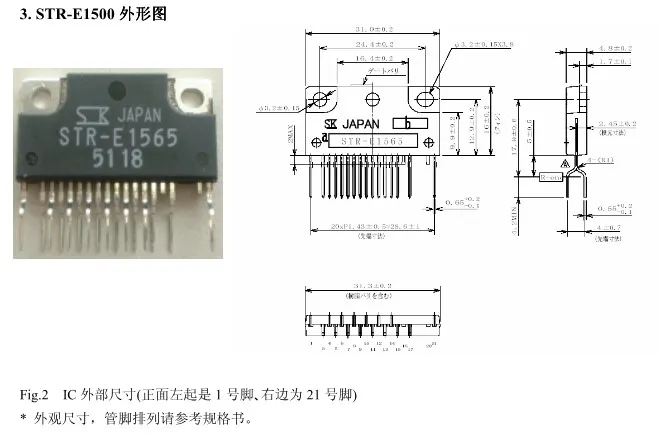

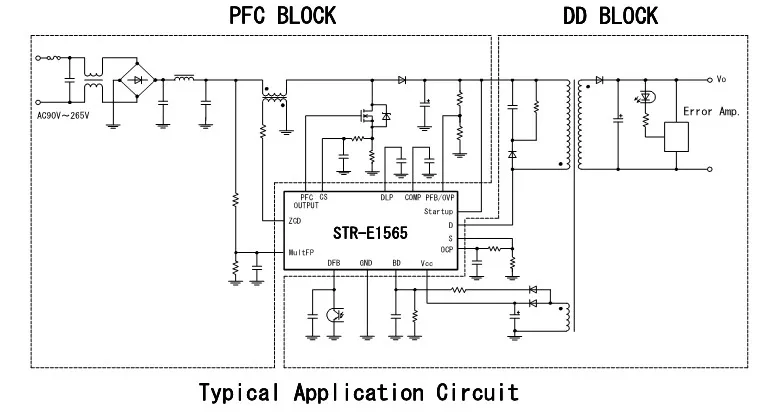

這電路也太復雜了!三墾的內置PFC+PWM+MOS(準諧振)的簡單多了!代理:13798524546.QQ:260031833500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/1536581258961092.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/1536581258961105.jpg');}" onmousewheel="return imgzoom(this);">

那是輸入欠壓保護電路！
