應該是你的PCB布線有問題,他們互相干擾了.另外有些不明白你在上面說的,請說清楚些.

前輩說的對我也覺得應該是布線出了問題 可一時又確定不了是那條線出了問題很不解的是串?dāng)_怎么會只影響到里PFC電路較遠的一路輸出呢 第一次遇到這樣的問題 很是費解希望有空和前輩詳細的討論一下這個問題

叫我前輩,讓我不好意思,呵呵,我也是作了5年電源,只是原來碰到你這樣的問題較多

在線嗎

可以修正一下PFC和PWM的頻率,可能是頻差引起.

你好 能說的詳細一點嗎 謝了

PFC和PWM的頻率差大于20KHZ

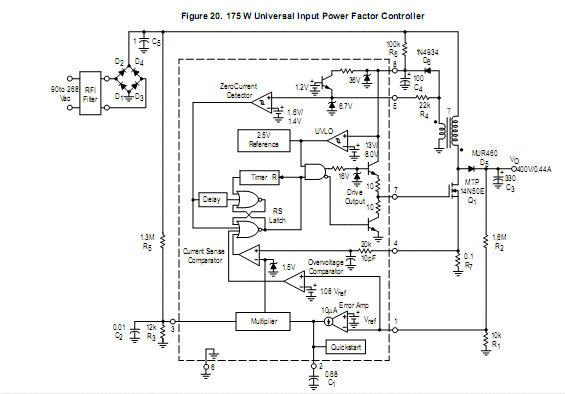

謝謝大俠了 小弟這方面經驗不深 還請大俠多多指教一下 PFC電路如圖所示 怎樣調節兩者的頻率差呢 再次表示感謝!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3673661258950866.gif');}" onmousewheel="return imgzoom(this);">

造成問題的原因的確是來至與電路 我現在把PFC部分焊接到另一塊板子上 把升壓后的400V直流電直接加到電源上 變壓器 就不再響了 現在就是不知道 干擾是怎樣耦合進去的 前輩有這方面的經驗嗎 謝了 不管怎樣問題是越來越明朗了

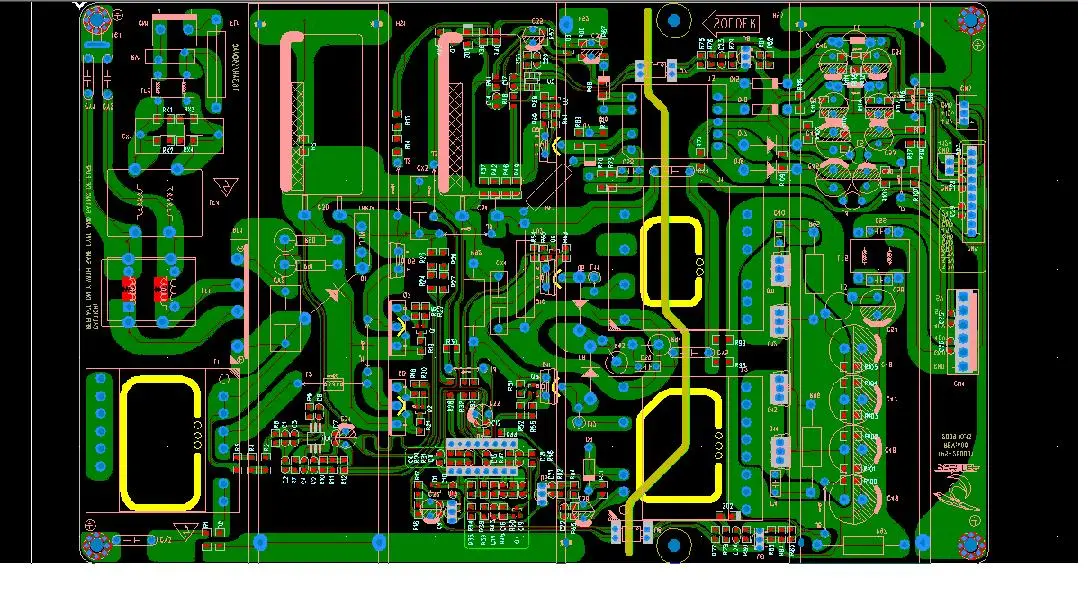

老兄,調機不是一兩句話能夠說清楚的,關鍵是布線,每個功能區都要區分好,讓他們不相互干擾.發個PCB圖片給你參考.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/318621259020551.jpg');}" onmousewheel="return imgzoom(this);">

圖中控制IC所有的小信號地連起來,再統一接到R7的下端主地線.
