大俠誰能教我如何識別三極管的發射極啊
大俠誰能教我如何識別三極管的發射極啊》???!!!!!!!謝謝大師們了啊!!!!!!!!!!!!
全部回復(26)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3565131258709371.jpg');}" onmousewheel="return imgzoom(this);">@8239872
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/83/3565131258709371.jpg');}"onmousewheel="returnimgzoom(this);">
用數字表的二極管檔比如npn管紅筆接隨便一極當黑筆接另外兩極顯示壓降值那紅筆就是基極然后用紅筆接剛才黑筆接過的兩極中一極黑筆接另一極當顯示值為第一次量的兩數值和的黑筆為集電極紅筆為發射極.如果第
次量的數值壓降很少如果0.4以下(硅管)可以判為存在擊穿不能用如果發出響聲《蜂嗚》判定該管擊穿短路pnp量法一樣只是表筆反過來
次量的數值壓降很少如果0.4以下(硅管)可以判為存在擊穿不能用如果發出響聲《蜂嗚》判定該管擊穿短路pnp量法一樣只是表筆反過來
0
回復
@8239872
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/83/3565131258709371.jpg');}"onmousewheel="returnimgzoom(this);">
向樓上回帖的各位致敬.
0
回復
@宛東驕子
致敬
普通鐵殼功率管一般就是這樣的:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/2913651258823021.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/2913651258823021.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@漁公鳥
普通鐵殼功率管一般就是這樣的:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/83/2913651258823021.jpg');}"onmousewheel="returnimgzoom(this);">
hai 還是漁公師傅這個圖畫的好．最適合我們這些菜鳥看得懂．順便問問
電路圖上面的3極管那幾個都代表哪個極呢?這些問題早就想問,就是太簡單了
不好意思開口．
電路圖上面的3極管那幾個都代表哪個極呢?這些問題早就想問,就是太簡單了
不好意思開口．
0
回復
@漁公鳥
普通鐵殼功率管一般就是這樣的:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/83/2913651258823021.jpg');}"onmousewheel="returnimgzoom(this);">
不知道是不是這樣,指針表黑筆接NPN管基極時對兩極都通,數字表正好相反.我測三極管時喜歡用指針表10K檔(電池要9V或以上)來區分集電極和發射極.一般日本的小功率塑封管的管腳排列為左發右基中間集電極,歐美的為左發右集電極中間基極.中大功率的塑封管絕大部份是左基右發中間集電極(不分歐美日本).2SB\SD系列的例外.金封管就是魚公鳥的圖.
0
回復
@小師付
hai還是漁公師傅這個圖畫的好．最適合我們這些菜鳥看得懂．順便問問電路圖上面的3極管那幾個都代表哪個極呢?這些問題早就想問,就是太簡單了不好意思開口．

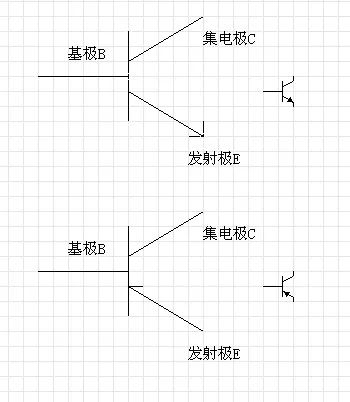

你這句話我琢磨了半天才明白你的意思,看下圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/2913651259076203.jpg');}" onmousewheel="return imgzoom(this);">
為了畫上面那個圖,我真是搞了半天.鐵殼三極管是菱形,那幾個圓角用這個軟件好難畫的.幸而本人還有點美術基礎,畫得還差不多,呵呵1你們這樣發帖求助,沒辦法呀!總得幫你搞清.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/2913651259076203.jpg');}" onmousewheel="return imgzoom(this);">
為了畫上面那個圖,我真是搞了半天.鐵殼三極管是菱形,那幾個圓角用這個軟件好難畫的.幸而本人還有點美術基礎,畫得還差不多,呵呵1你們這樣發帖求助,沒辦法呀!總得幫你搞清.
0
回復
@小心呵護你
對,支持,頂
樓主給你圖.我小時候就這么玩.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/1551661259164470.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/1551661259164470.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@漁公鳥
普通鐵殼功率管一般就是這樣的:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/83/2913651258823021.jpg');}"onmousewheel="returnimgzoom(this);">
謝謝
0
回復
@漁公鳥
你這句話我琢磨了半天才明白你的意思,看下圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/83/2913651259076203.jpg');}"onmousewheel="returnimgzoom(this);">為了畫上面那個圖,我真是搞了半天.鐵殼三極管是菱形,那幾個圓角用這個軟件好難畫的.幸而本人還有點美術基礎,畫得還差不多,呵呵1你們這樣發帖求助,沒辦法呀!總得幫你搞清.
d對了.漁公師傅.我要的就是這個.太感謝你了.這么多人,只有你能熱心的理解幫助我們這些菜鳥.電源網里要是能多一些漁公就牛了.
0
回復
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/2962081259812039.gif');}" onmousewheel="return imgzoom(this);">
樓主,你看看這個,或許比較簡單
