不重新新繞線功率也太小了吧!有電壓沒電流用來電蚊子還差不多

請問上樓該用多大的線來繞呢,各組該繞多少匝.我想弄的是輸出是220V的該用啥驅動呢.

想不用改變壓器的找我

以前看過有人這樣做過

我做過了,什么都不用動線線圈,輸出一樣達到220V,但輸出功率才40W左右.

用它激電路可以 只不過這個東西初級線圈很細 內阻大 也出不來多大功率 你要是偏遠山區的做個也不錯 起碼能給手機沖沖電

加一個我在移動版塊說的小變,就可以不用改動主變而輸出100W左右的功率.

上個電路看看

上個圖大家分享下.

你是如何改動電路的,用的是啥驅動電路,能上個圖或電路與大伙分享?你Q號是什么與你直聊也行

加我聊1026210169

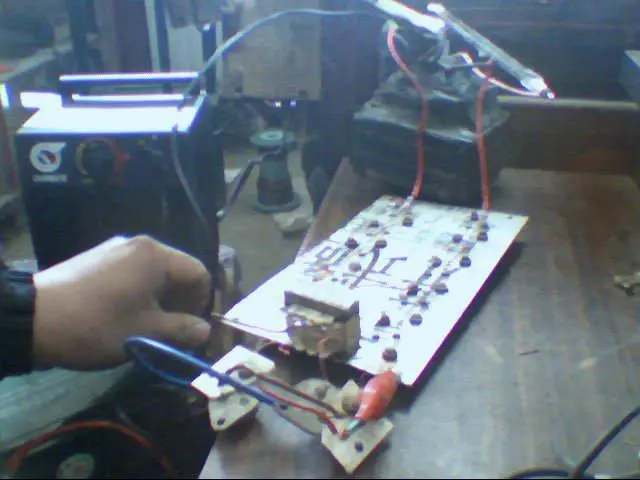

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/2913651259380731.jpg');}" onmousewheel="return imgzoom(this);">500W燈管放在變壓器輸出線上方架起來.

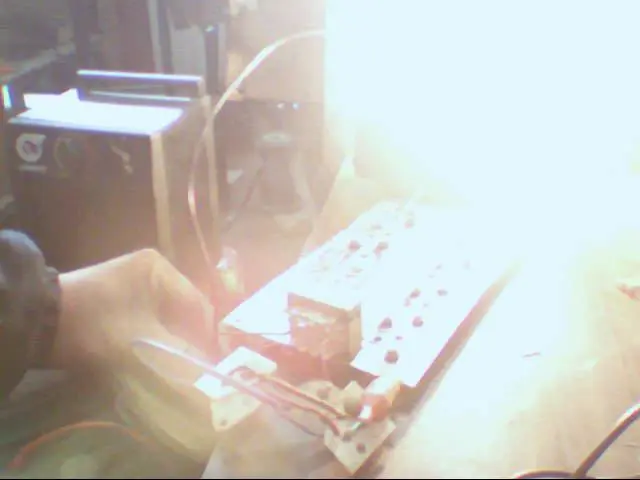

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/2913651259380742.jpg');}" onmousewheel="return imgzoom(this);">燈管正常發光.

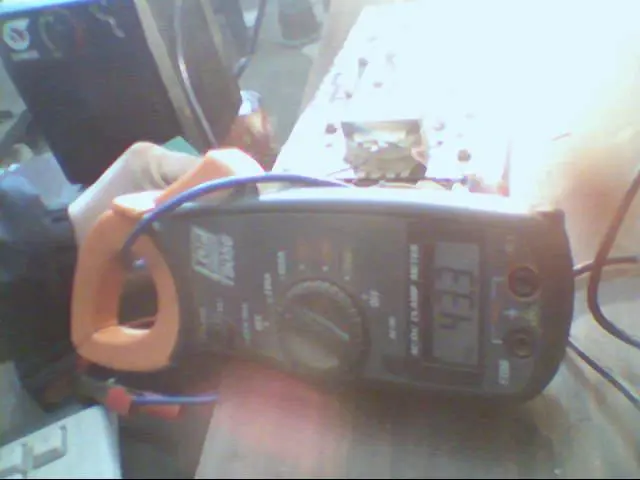

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/2913651259380755.jpg');}" onmousewheel="return imgzoom(this);">電流43A.

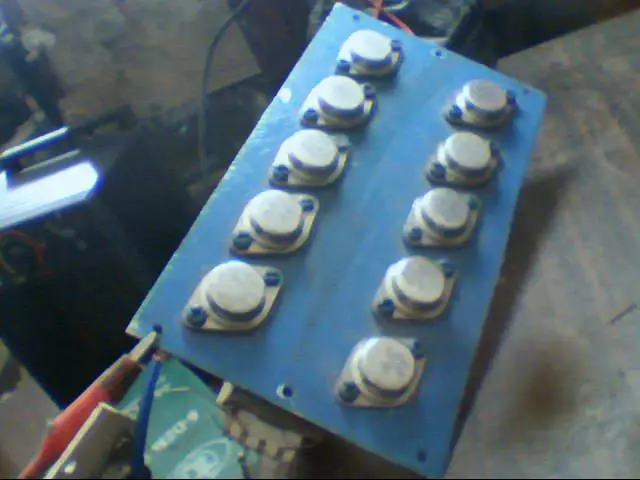

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/2913651259380767.jpg');}" onmousewheel="return imgzoom(this);">10只管子.

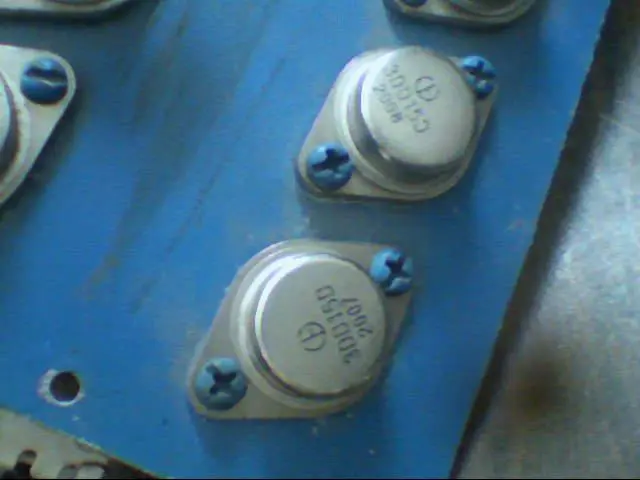

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/2913651259380780.jpg');}" onmousewheel="return imgzoom(this);">是3DD15D哦.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/2913651259380794.jpg');}" onmousewheel="return imgzoom(this);">小變推大變.

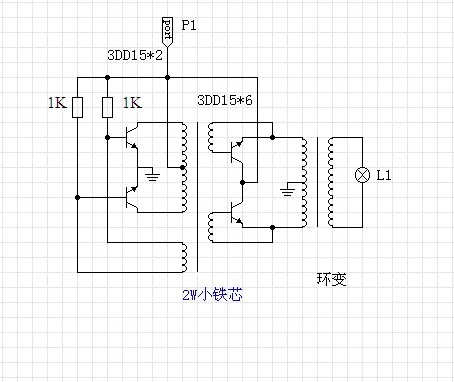

電路如下:500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/2913651259381021.jpg');}" onmousewheel="return imgzoom(this);">
小變用2W左右鐵芯,其初級用0.4線繞40+40匝,反饋用0.27線繞15匝,次級用0.6線繞15+15匝.主變可用所有推挽繞組的變壓器.如果做成高頻,則大變小變都要用磁芯,小變用EE20可行,初級匝數要減少到10+10左右,反饋4匝,輸出5+5.線徑視磁芯而定,能繞得下的情況下盡量大一點.

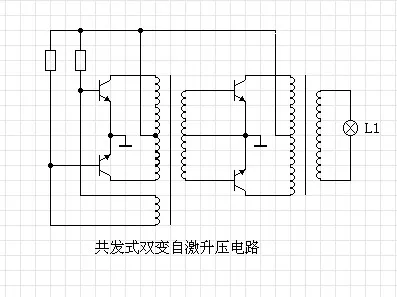

在這里不是用的環變,電路圖是一樣的,可以用三頭輸出的次級的黑白機變壓器直接接上去,功率可達100W左右.重繞后可達300W.如果想把功率管做成共發射極式,可以按下圖制作,小變參數不變,小變的次級出三個頭子就是500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/2913651259383091.jpg');}" onmousewheel="return imgzoom(this);">

學習一下

看起來蠻不錯,今晚繞個來玩玩看.明日知結果

小變推大變. 500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3377671259416019.gif');}" onmousewheel="return imgzoom(this);">小變沖大變

昨天把變壓器里的線拆了出來從新繞了,初級線徑是1.5并繞20匝.次0.45線徑繞300匝.反饋并繞6匝.用12伏電瓶供,能代動兩個200瓦燈發光.電壓在180伏左右.空載.270伏.三對3DD15

哦,不錯呀!下一步就是加多管,就能得到更大功率了.

次級300T好像小了點

那正常的來說是用多少匝呢,指導下.上樓說的加管,今晚在式下.

300匝電壓太低,450匝會好點

關注

三極管質量就那么好？過載那么厲害都沒事？還有就是沒散熱片！



你是先繞初級還是先繞次級啊，可以說說嗎？



成記家電維修

	你是先繞初級還是先繞次級啊，可以說說嗎？

關注

真有這么好的效果，不敢相信。能給個詳細數據嗎？

你好漁師傅請問此圖空載電流多少啊我也想做一個

shouc
