這么低的輸入肯定用MOS了,采用推挽結構

答案只有一個,請選用全橋結構

功率這么大,用MOS合適嗎?
可以用IGBT嗎?
全橋移相是不是更合適呢?
我第一次做電源,請高手多多指教.

你見過或知道最低耐壓的IGBT是多少伏,適合DC40V輸入嗎?

閣下何以見得?

老大你是說耐壓高的不能用在低壓輸入里面?什么原因,能否說得仔細一些?

我認為只有雙管正激才合適,或者正激并聯交錯.

高耐壓的IGBT導通壓降大,在低壓輸入時由于電流大 損耗就特別大,

一般來說,這樣的電路用全橋移相比較合適,像IXFN150N20這樣的MOSFET即可,但相對電路要復雜些.
有個簡單的設計;用推挽電路做400HZ,管子選600V,100A的IGBT,電路簡潔,只要注意下工藝即可了,當然別忘用電流型控制芯片如3846,效率在92以上

推挽用在這里應該不太合適,40-80,工作不了最大占空比,MOS發高燒.電路在深度閉環狀態,效率很難提高.

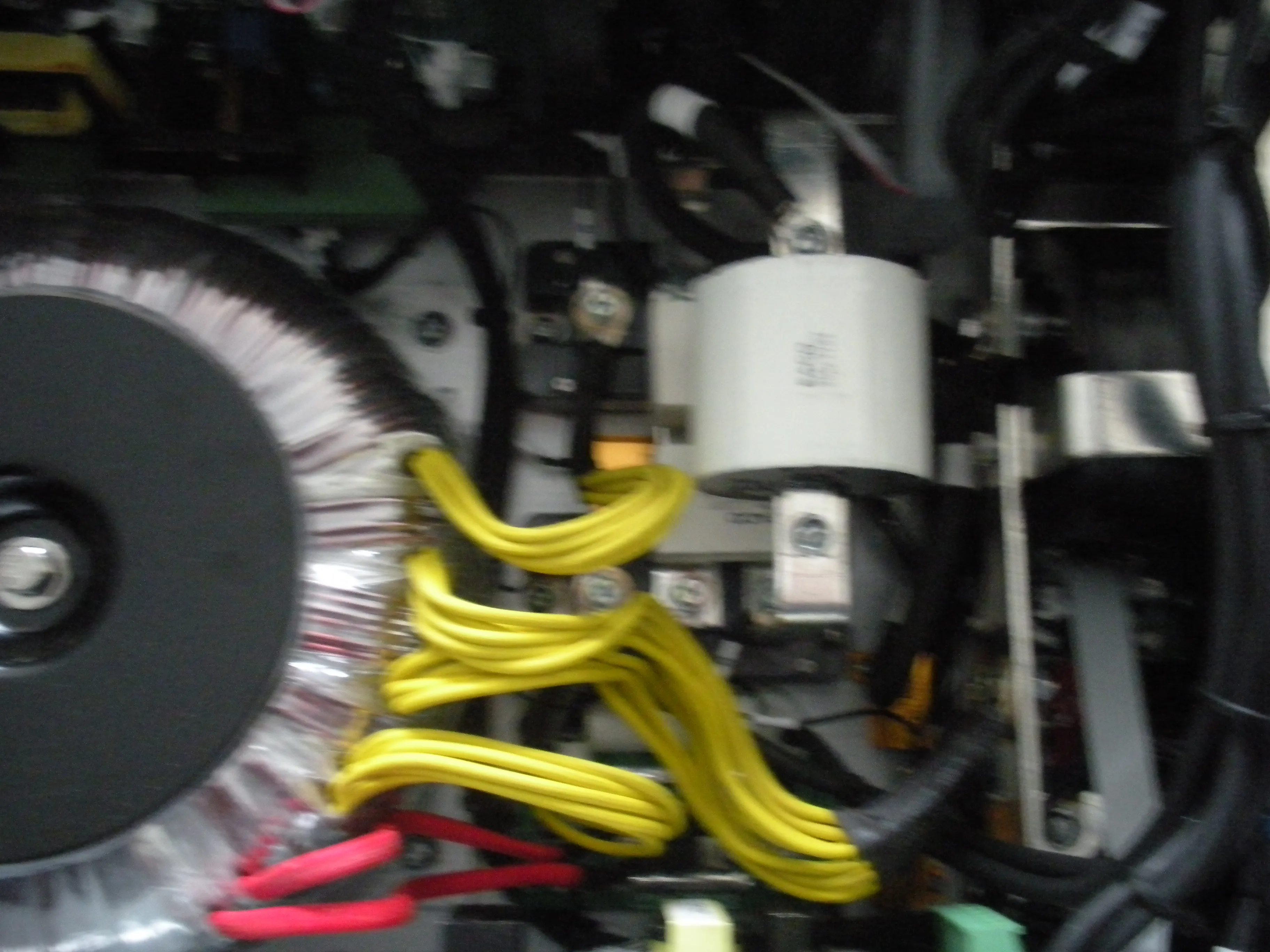

推挽電路,45-85V輸入,74V時8KW,效率估計92以上,但沒單測過,因后面還有DC/AC部分,整機效率是90500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/2481431259374397.jpg');}" onmousewheel="return imgzoom(this);">

大家留個QQ,以后好交流

GG ,你的推挽是準開環的吧,你做得后極是DC-AC,所以后極可以穩壓,摟住的是穩壓400V,直接輸出DC,我看穩壓用推挽難,MOS會熱的不行.

各位不好意思,我沒說清楚,我的升壓DCDC從40——80V升到400V,后面要接DCAC,逆變成220V交流市電,接1.5kW的空氣壓縮機.
全橋移相or推挽?
IGBT or MOS?

如果你是這么做,那么推挽是最合適的,前極采用準開環,效率可以做到很高很高.220v級別采用閉環,這樣整個機器效率也是很高.

是的,一定要推挽才可以,不需要穩壓,出300V  DC就行了

從頭看到尾,樓主把問題搞得不清不楚,不明不白.

看完第一貼,再看第四貼,給人感覺樓主一定不是個搞技術的人,連MOS或是IGBT的基本參數都沒了解.但樓主后面還有一貼說DC400V要轉AC輸出,那么這級用IGBT是常用的,但用MOS也是可以的.

偶還是讀書的學生,談不上技術之類.在電源網上只為學習交流.若要指教,請加我QQ,歡迎批評指正.

大家好,看回復,這里還是有高人的么..我有個項目是800-2000V直流輸入的,50KW,也帶空壓機,最近為方案頭疼,大家有可建議的不?

你好!這么高的輸入電壓,好像只是研究學習用吧?
如果不是搞研究用,出個價我想會有人幫你的,電壓雖然比較高,但玩多電平技術的人還是很多的,并且技術也是比較成熟.

不管你的目的是為什么,表達清楚你的要求對你是有好處的,也是對那些想給你答案或是指點的人的負責.如你的輸入電壓范圍及動態特性,輸出電壓及頻率,是否有需要變頻要求等等~~~.

GG ,最近很少看到你,原來你轉到這個板塊來了啊.

這是產品的要求,沒事誰去研究這大功率的玩意.
這也是個兩級的產品,輸入DC_DC,輸出DC_AC我已有現成的產品.
就輸入級現在覺得還沒有好的方法.
去年也是這同類的輸入電壓,850-2000V,我們做的是三電平半橋,
功率是4KW,已30多臺在馬鋼南山礦實際使用一年多了,很正常,現在
功率大了許多,所以方案頭疼啊....
