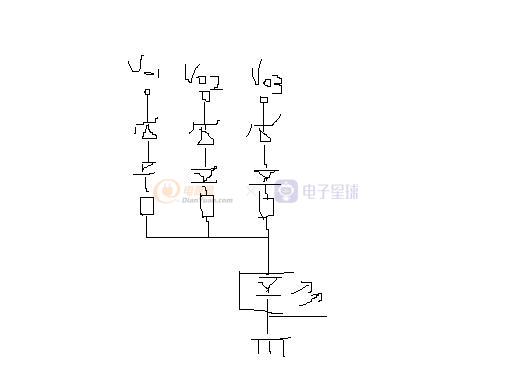

不會吧大哥,用畫圖板畫的?

不同的輸出電壓選不同的穩壓管

大家發表一下意見

這種很早以前都有人這樣子做了,還有就是這樣也不安全,若是你的光耦壞了導致輸出電壓高,這樣也不起作用.我還是采用最原始的,直接在輸出加TVS管,要么就是在反饋繞組上實現.

光耦壞了屬于保護電路(相對于整機而言)的問題.我想討論的是他能
不能做到很可靠,不容易燒元件,歡迎大家踴躍討論.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1129691805.jpg');}" onmousewheel="return imgzoom(this);">

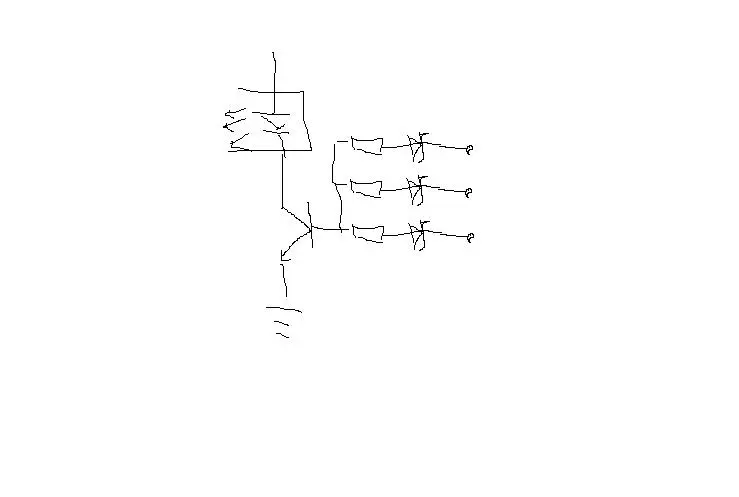

這個如何?

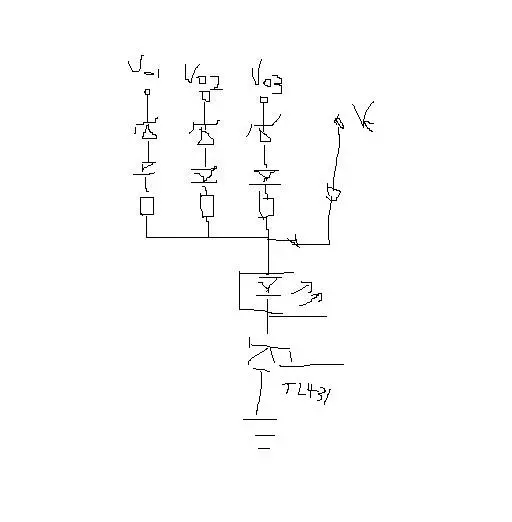

如果成這樣:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1129691973.jpg');}" onmousewheel="return imgzoom(this);">
就會有問題呀.

思路可以,但二極管不能省

這是單獨的保護用光耦,反饋用另外的光耦

沒事,這可以加嘛.不過不用二級管也成呀.

哦.那看來還是我那個好,不用單獨再加光耦了.

為什么二級管不能省?

為什么二級管不能省?

嘿嘿....我不是打擊你.這個“絕對原創”.....說實話從九幾年開始,這個電路在多路電源里已經用得很普遍了....當然,我也相信這個電路是你自己想出來的.

有的電源是每組單組穩壓(AC-DC-DC),當其中一組過壓時,高壓會通過其它穩壓管加至各組輸出端.....

哪位大哥能回答一下,為何二級管不能省啊,我覺得省了沒什么問題啊

哈哈...“低成本”老兄,看16帖啊.

他們都是共地的吧,如果一組過壓,則在光偶上電壓不過1.2V,會加到其他輸出組去?如果光偶上電壓狂高,說明電源已經出現故障,占空比根本下不來,哪幾組電壓飄高是同時的,而且還是很高,電源早壞了,還會擔心電壓反加到其他組?除非幾組輸出電壓本身的額定值相差懸殊,電壓的升率相差懸殊,在出故障的情況下,只是保證用電源的設備少壞一部分而已,否則沒必要這樣用啊,不要錢的?我想這不是摟主強調不能省二級管的原因吧．

你說得沒錯,是我搞錯了.我以前用過的線路是共用一個電阻.它就接于光藕的1腳.上圖用了三個電阻,其接法不同,出現過壓也會被光藕鉗壓至1.1V左右.對于一級AC-DC變換器,其開環后,各組均會過壓.但對于多級變換器就不是這樣了.比如AC-DC-DC.

當然,對于上圖中接法,三個二極管均可以取消.

看來"低成本"一天到晚就在想低成本的事,哈哈.

這樣做都是不好的,用一個TL431和光耦可以實現的
