硅鋼中頻IGBT逆變電焊機(討論)

由于500HZ左右頻率,無須整流,簡化降低故障率,實際上很多工廠還是喜歡用工頻變壓器的,穩定性超高!

     用鋁線輕!一個人10KW功率可以輕松提著走,注重考慮方便使用,不注重考慮銅線成本

     電路穩定性第一,成本第二

      在下在工地上做了幾年電焊,也學了點電子基礎知識,:-)

全部回復(8)

只看樓主

正序查看

倒序查看

魯焊

LV.7

2009-11-28 20:58

想法挺好,逆變焊機的優勢是縮小體積,降低成本,頻率提高10倍體積你縮小多少呢,逆變成本有多高呢?

回復

hxkd741852

LV.5

2009-11-29 10:58

中頻焊機想法太好了,不過用igbt華北劃不來,可以用可可控硅,將頻率提高到500赫茲,就用不著整流,也就沒有偏弧問題,再使用鋁線就更省錢,飛機上就用400赫茲的電,就是為了降低重量.

回復

蓋涅

LV.1

2009-11-29 16:14

這想法的確不錯,但是可靠性較一般變壓器可能要差些.另外,焊接效果到底咋樣呢.

回復

lhl08

LV.5

2009-12-09 21:48

@蓋涅

這想法的確不錯,但是可靠性較一般變壓器可能要差些.另外,焊接效果到底咋樣呢.

主要問題在于電子元件實際存在高頻穩定性上,,實際中頻中才可能通過高頻檢測來防止電路短路,徹底避免直通損壞元件.

或許這種機綜合性能能做得高于現在的高頻焊機,

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/796531260368857.jpg');}" onmousewheel="return imgzoom(this);">

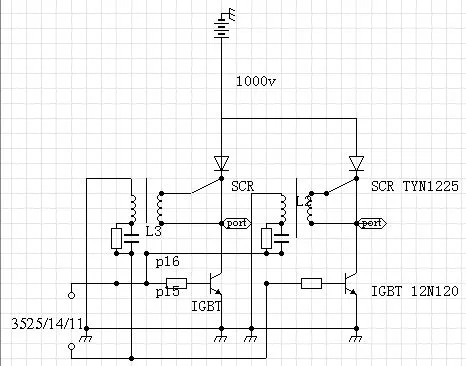

這是我做的一個有趣電路,跟全橋性能一樣,感性負載沒有測試,我覺得可能某些方面有用

回復

魯焊

LV.7

2009-12-10 07:34

@lhl08

主要問題在于電子元件實際存在高頻穩定性上,,實際中頻中才可能通過高頻檢測來防止電路短路,徹底避免直通損壞元件.或許這種機綜合性能能做得高于現在的高頻焊機,[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/796531260368857.jpg');}"onmousewheel="returnimgzoom(this);">這是我做的一個有趣電路,跟全橋性能一樣,感性負載沒有測試,我覺得可能某些方面有用

高手,實在是高,搞產品就要有這種創新精神,學習,學習,再學習!
