汽車用的音響電源的變壓器的制作
本人制作了一臺汽車用的DC-DC,現在用3A的穩壓電源給機器供電,電流超大,在沒有焊變壓器的時候,494工作正常,輸出波形正常,電流30多MA,焊上變壓器后電流超大,沒有短路現象,變壓器是用圓形的直徑為36MM的鐵硅鋁磁環,初級是用0.86的漆包線6根作成2股,采用雙股線并繞6圈,將其中的一股和另外一股首位連接后做為中心抽頭,次級繞法一樣,但是是用0.86的漆包線3根作成2股并繞,想用電瓶12V,想輸出+/-36V的電壓,請問各位大蝦:這個原因是不是電源的問題,還是變壓器的原因呢???我的變壓器的繞法正確么?????求這個電路的變壓器的詳細的繞制方法.謝謝了,
全部回復(7)
正序查看
倒序查看

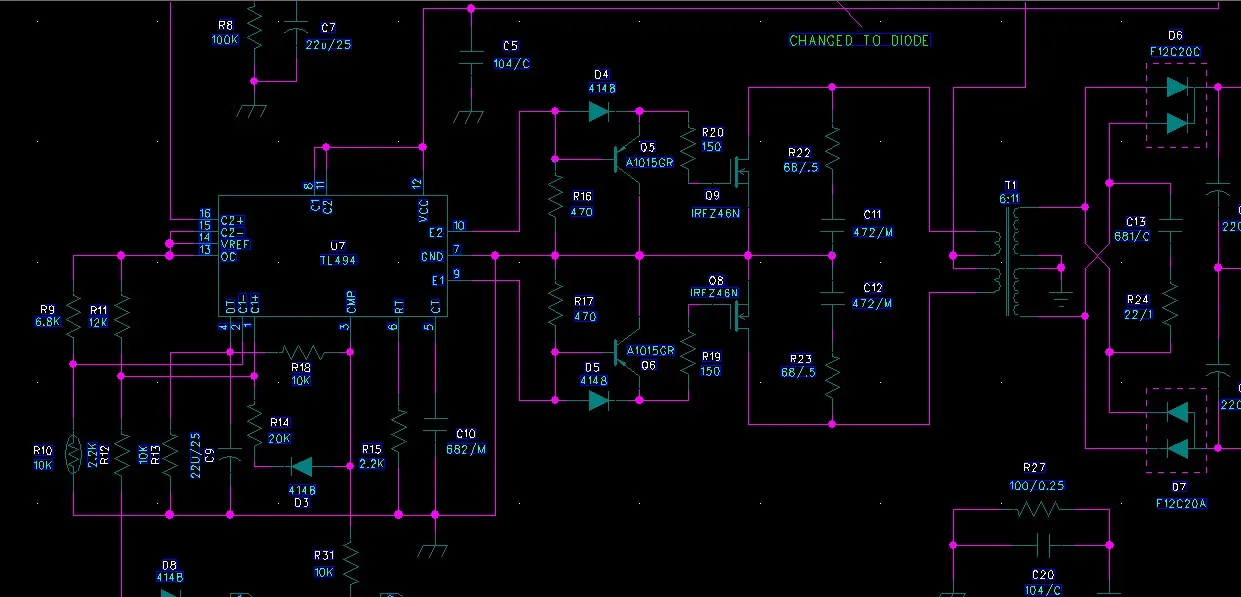

電路怎么傳不上啊????3A的穩壓電源能帶動這個電源么??
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3717401259943033.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3717401259943033.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@jiajia520abc
電路怎么傳不上啊????3A的穩壓電源能帶動這個電源么??[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3717401259943033.jpg');}"onmousewheel="returnimgzoom(this);">
改用鐵氧體的灰環或綠環就可以了.
0
回復
@jiajia520abc
電路怎么傳不上啊????3A的穩壓電源能帶動這個電源么??[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3717401259943033.jpg');}"onmousewheel="returnimgzoom(this);">
鐵硅鋁磁環還真沒有試過用在推挽上,倒是試過用在BOOST上,那個溫度可是沒有一點呢.可以按照鐘工的辦法將磁芯改下試驗!你那樣的繞變壓器,應該沒有問題,看看匝間是否有短路.
