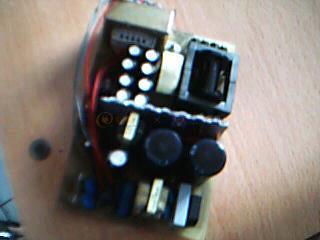

就是上次求助大家+-25V3A的電源
全部裝上去了.調試的時候是從低電壓一只加到220v
之間沒出現我想要的冒煙.還好
到直接加上220v后量輸出為我想要的25v
正負也很對稱,不過出現點問題
就是一開機和關機電壓都會出現上升現象
后試著加上負載.負載電流超過300MA的時候此現象消失.
但新問題有出現了
就是在25v的時候接個33歐的電阻電壓下降到19v,暈.
還好我做成可調形式,把電壓調低到+-20v.這時在在40v接個33歐電阻
電壓僅下降0.2v,暈.難道是我次級繞少了.在25v 的時候脈沖占空比已最大.
可能我對TL494供電的思路可能有點問題.
上面這些測試結果都是在我直接一直用小變壓器供電為TL494供電的結果.
剛插電時電壓上升到超過了預設值.這一點不太明白.
難道是軟啟用電源電容用小了?
斷電后電壓也會升高,想了一下可能是這樣的
斷電后.因?yàn)樨?fù)載小.所以220V濾波電容上存儲的電荷下降得慢.這時主要影響
就是小變壓器的供電了.斷電時小變壓器直接沒電,但濾波電容我用的1000U.
可能當是因?yàn)檫@個電壓在下降時引發反饋?zhàn)屆}沖占空比達到最大.
后來試了下啟動后用主電源供電.又發現了問題,我是用正電源為TL494供電的.這時
正電源非常穩定,也不會出現開關機電壓上升現象.但負電壓很不穩.比正電源高很多
而且加個小負載電壓就下降得很快,對了.我穩壓反饋是只用了正電源,因?yàn)槔@的時候是用雙線并繞的,負載一樣的情況下正負電源應該一樣的.暈暈,反正還是有想不通的問題
大家覺得我這種情況應該怎么反饋呢?最好上個圖我看看.謝謝了.
