大家都用什么過流或短路電路來保護JJ呀~
有人說在前級MOS的D級到S極之間串一個檢測電阻取樣電壓來控制SG3525的10腳來達到保護,有人說在次級的變壓器輸出串電阻加PC817來取樣控制IC的10腳,還有人說用磁環做個電流檢測器來取樣.
反正方法很多,大家共同討論一下,自己都用些什么電路來做的,好壞在哪里,方便生手少走彎路,少燒管子,省的銀子呀!第一次發貼,希望有一頂一下!先謝了!
大家都用什么過流或短路電路來保護JJ呀~
全部回復(10)
正序查看
倒序查看
@森禾工業電子
當然用水庫魚來保護JJ啦.哈.....哈!玩一玩笑,別介意呵!

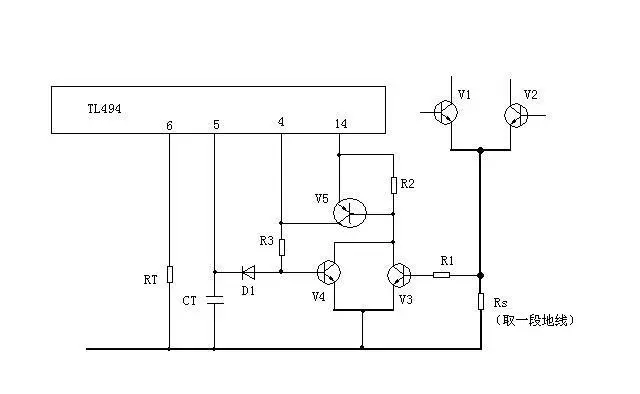

一般這樣做:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3659331260679461.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3659331260679461.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@漁g芯
一般這樣做:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3659331260679461.jpg');}"onmousewheel="returnimgzoom(this);">
哇,用494你還這樣做, 就用494的123腳的運放加幾個電阻等等就可以了,簡單方便安全,可以參考494的 PDF文件
3307211260675566.pdf
草圖: 隨便你多少電流都可以做
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3307211260676772.gif');}" onmousewheel="return imgzoom(this);">
3307211260675566.pdf
草圖: 隨便你多少電流都可以做
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3307211260676772.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@漁g芯
一般這樣做:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3659331260679461.jpg');}"onmousewheel="returnimgzoom(this);">
RS這個電阻不太好調吧!還有這樣做損耗有點大哦!要知道通過RS電阻上的電流可是幾十A哦!它本身就有損耗!
0
回復
@漁g芯
一般這樣做:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3659331260679461.jpg');}"onmousewheel="returnimgzoom(this);">
RS這個電阻不太好調吧!還有這樣做損耗有點大哦!要知道通過RS電阻上的電流可是幾十A哦!它本身就有損耗!
0
回復
@水庫人家
RS這個電阻不太好調吧!還有這樣做損耗有點大哦!要知道通過RS電阻上的電流可是幾十A哦!它本身就有損耗!
“阿法ch”的方法是“恒流過流保護”.電路發生過流或短路后,494的輸出不會關斷,只是脈寬調小了,還是有輸出電壓和電流的,時間長了還是會燒管子.
而我上面圖中的接法,一旦發生過流或短路現象,立刻關斷494輸出,只有故障排除后494才會有輸出,不會燒前級和后級的.
而我上面圖中的接法,一旦發生過流或短路現象,立刻關斷494輸出,只有故障排除后494才會有輸出,不會燒前級和后級的.
0
回復
@漁g芯
“阿法ch”的方法是“恒流過流保護”.電路發生過流或短路后,494的輸出不會關斷,只是脈寬調小了,還是有輸出電壓和電流的,時間長了還是會燒管子.而我上面圖中的接法,一旦發生過流或短路現象,立刻關斷494輸出,只有故障排除后494才會有輸出,不會燒前級和后級的.
哈哈,那個告訴你是 恒流過流保護 你看到那個二極管沒有!!一過流或短路,馬上關閉!!!
你的V3是硬傷,他使Rs的損耗無法解決.
還有4腳最好是用來做軟啟動用,你隨便找?guī)讉€(gè)做電源的問問,你的合理還是我的合理,呵呵.
你的V3是硬傷,他使Rs的損耗無法解決.
還有4腳最好是用來做軟啟動用,你隨便找?guī)讉€(gè)做電源的問問,你的合理還是我的合理,呵呵.
