你那個問題還沒有解決阿,呵呵.

首先你得變壓器的參數得改成2:2:32-33,因為你要做 逆變電源,這樣輸出DC為310-370V左右,(負載的時候),
在此基礎上,你可以設置成準開環.具體做法就是你只要將輸出電壓空載的時候穩壓為370V左右,這樣就好了.
SG3525的1、2、9腳按照通常接發就可以了.

再來看輸出,因為系統變成了準開環,這樣就不需要高壓濾波電感了,電容還是按照你那個帖子圖上那么做.

準開環即為輕閉環
濾波電感及電容的取值一般要考慮電源的紋波要求

那輕閉環又是什么意思呢?請您稍微詳細的解釋哈吧,呵呵,真是讓您見笑了~~~

你得試驗情況怎么樣?應該沒有發熱了吧,呵呵/

昨天試驗到很晚,今天上來反饋一下結果:

1、閉環試驗
我在整流后面加了一個6.7mH(實測值)的電感,電容用的是220uF/450V,SG3525的11腳和14腳波形稍微有點改善,但不明顯.
帶125W的負載,MOSFET依然發燙,只不過發熱的速度比以前慢一些.

2、開環試驗
我把反饋的那個光耦( U4 )拔出來了,用萬用表和示波器測量直流輸出電壓,有600V,挺恐怖的,整流后面的電容 C15 居然沒炸掉,有點小奇怪~~~
帶125W的負載,MOSFET依然發燙,只不過發熱的速度比以前慢一些.但是比閉環又稍微快些.

請問,我有哪里做的不對的嗎?

把VGS波形發出來.

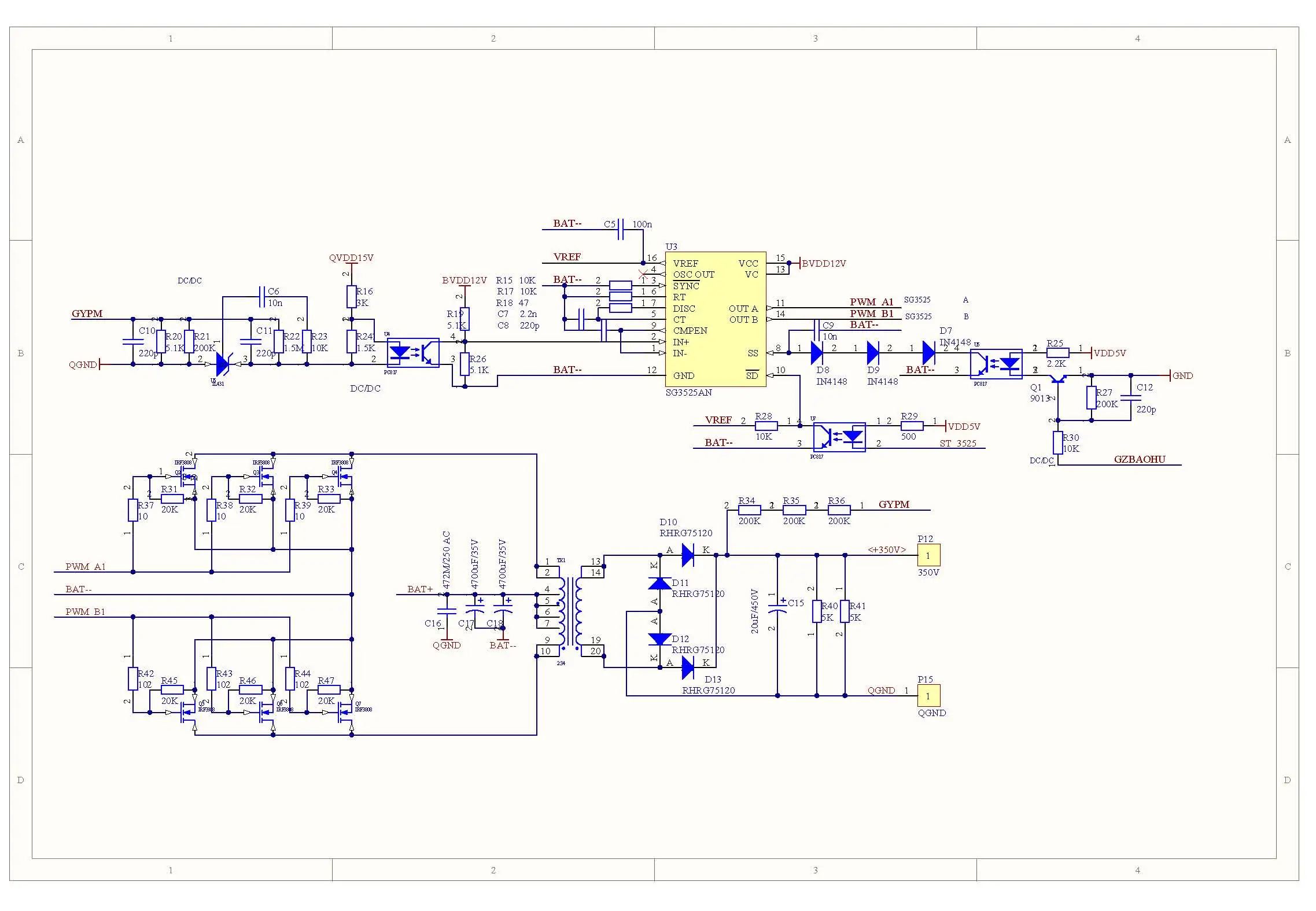

上電路圖

按照你的配置在300W以內的負載不應該有溫升的,你用一只330K電阻接高壓正極,2腳接16腳104電容接地,1,9腳接104電容,1腳接10K可變電阻至地,先調中位再慢慢調至合適的位置.
因這個反饋網絡調不好會造成死區失調,在沒有高壓反饋的情況下占空比也達不到50%.
變壓器的工藝,線路板走線也會造成不良的影響.

請教:
1.用一只330K電阻接高壓正極是什么意思?(是不是想做閉環啊)
2.2腳直接取16腳電壓或取16腳分出的2.5V電壓兩者有區別嘛?
3.1腳接10K可變電阻的目的在于什么?直接接地不行嗎?
我的開環工作,2腳取2.5V,1腳直接接地,1,9接104,這樣的開環怎么樣?謝謝!

1:330K電阻是半閉環的高壓取樣.
2:2腳接16腳的5V基準(如用2.5V做基準,1腳電壓調不好占空比就是25%而不是50%)
3:1腳接10K可變電阻接地是限壓所用,很容易調節高壓的電壓值.

漏級波形的上升沿是有很嚴重的正弦振蕩?這一般會是哪里出毛病呢?

漏級波形的上升沿是寄生正弦波振蕩的樣子進入平頂,這一般會是哪里干擾的呢?

變壓器的.

可是變壓器在人家的電路上就沒有,在我的電路上就有,我一直查不出是哪里的事

這問題真難辦,可能是PCB布線的事,但是我在PCB上也下了功夫查了.

是在空載的情況下有的,因你變壓器的變比太大了,閉環時把輸出電壓壓低了,造成的崎形.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3370411261444472.jpg');}" onmousewheel="return imgzoom(this);">

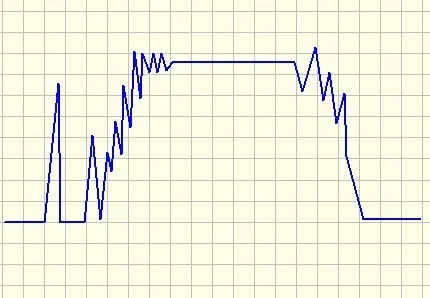

幫我看一下我這個帶載時漏級波形為什么這樣子?閉環.我手畫的,大概就是如此.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3374791261448085.jpg');}" onmousewheel="return imgzoom(this);">

431的1腳應與GYPM相接,3525的1/2腳都應接104電容到地,這種情況是反饋太快或有干擾.

《《SG3525的1、2、9腳按照通常接發就可以了.》》

是什么意思呀？？我在百度搜索的圖怎么接法都不一樣，電阻的值也不同。。

來學點東西！感覺這樣有人回答的帖子才好看

準開環就是說，讓逆變器在空載的時候控制住高壓。一旦逆變器開始帶負載（這個時候高壓會下降）高壓下降后不要讓SPWM IC起控就可以了。至于控制到多大的電壓，樓主可以考慮帶載10%之類的。

學習了

學東西
