我做了一個最大輸出150W推挽式的開關電源,通過調節占空比來輸出不同的電壓,分別是7.2V,12V,14.4V,24V,每檔最大電流為5A,示波器的波形如下:

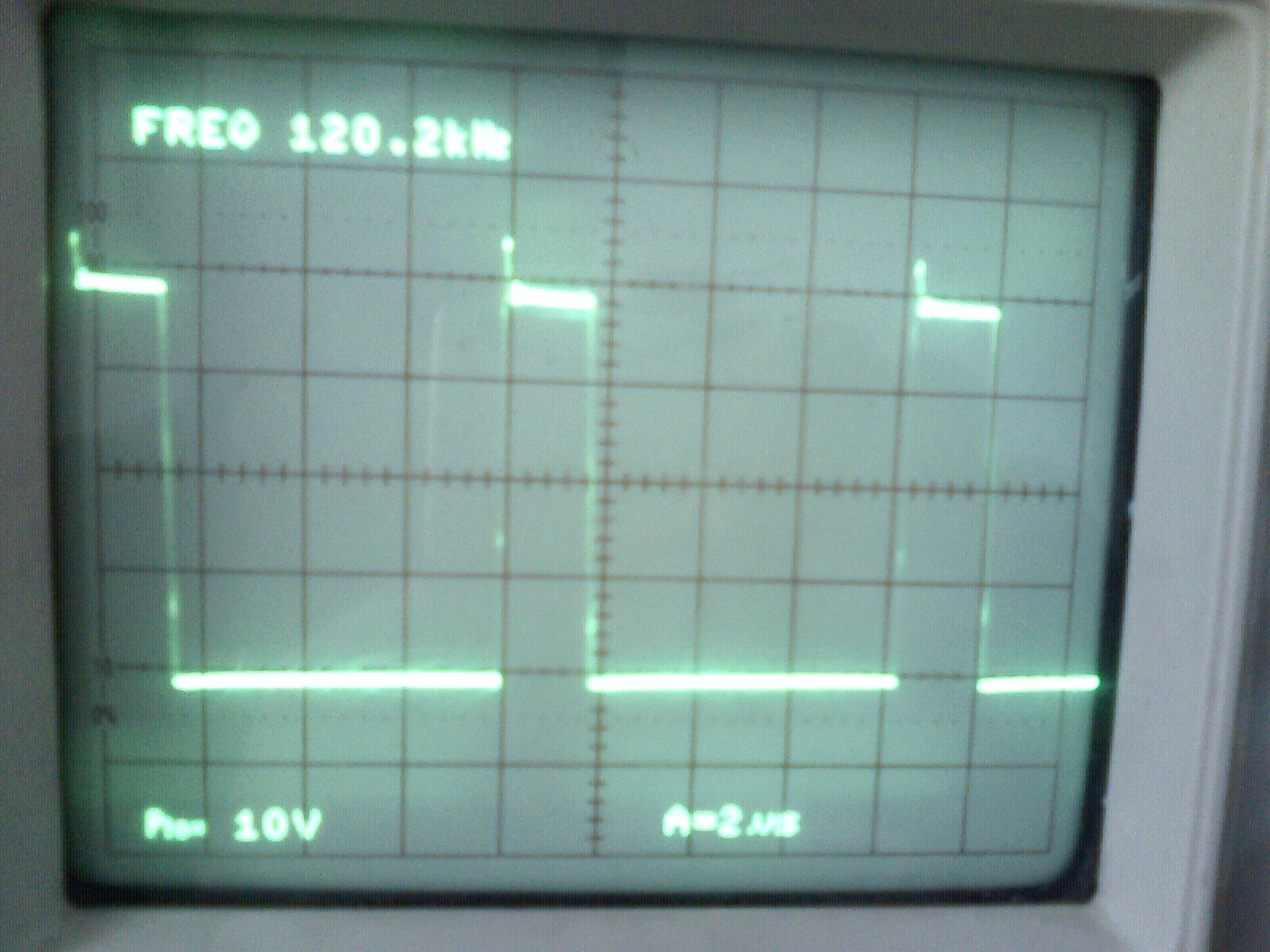

這個是整流后的波形,整完流120.2KHz

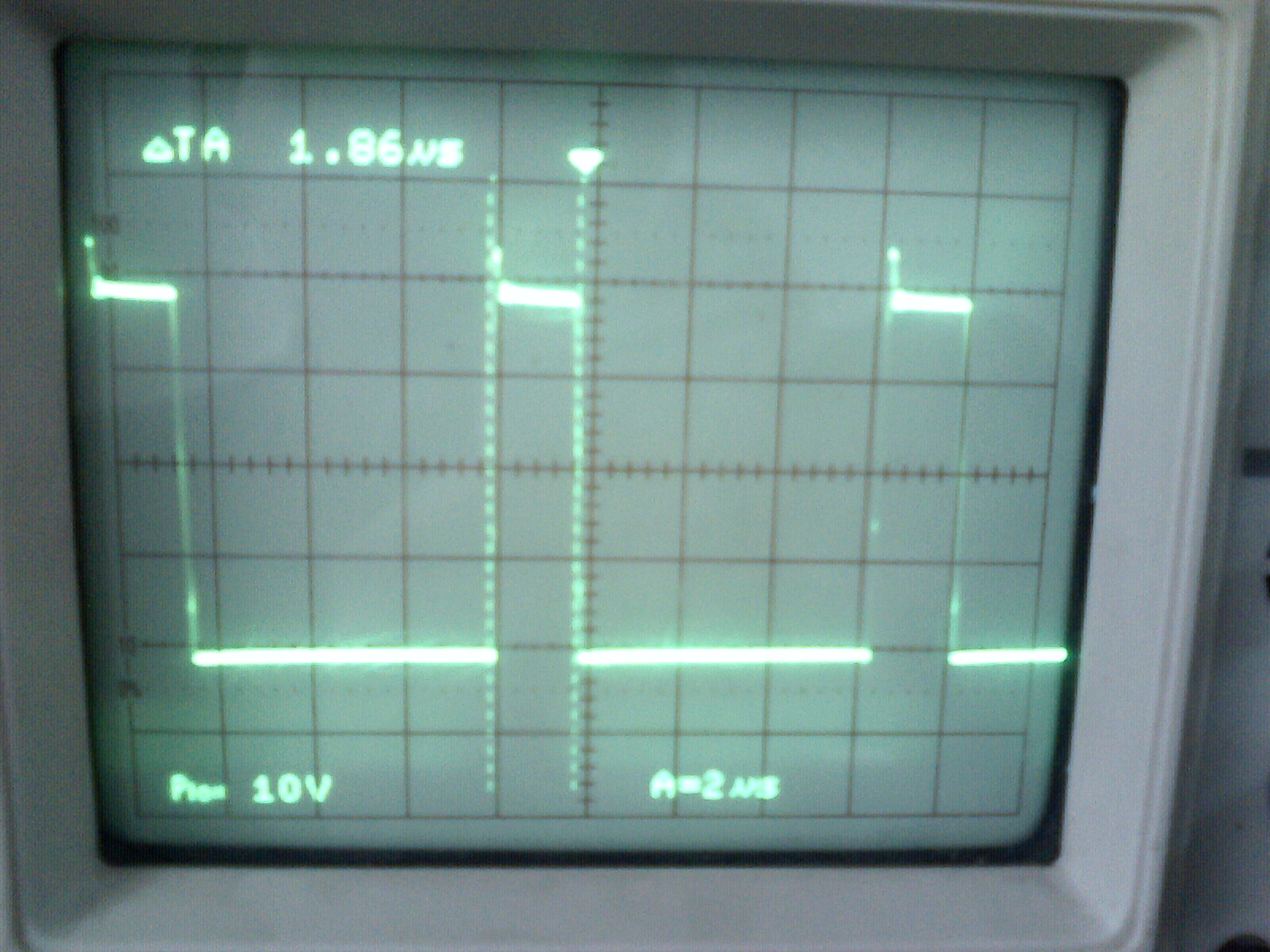

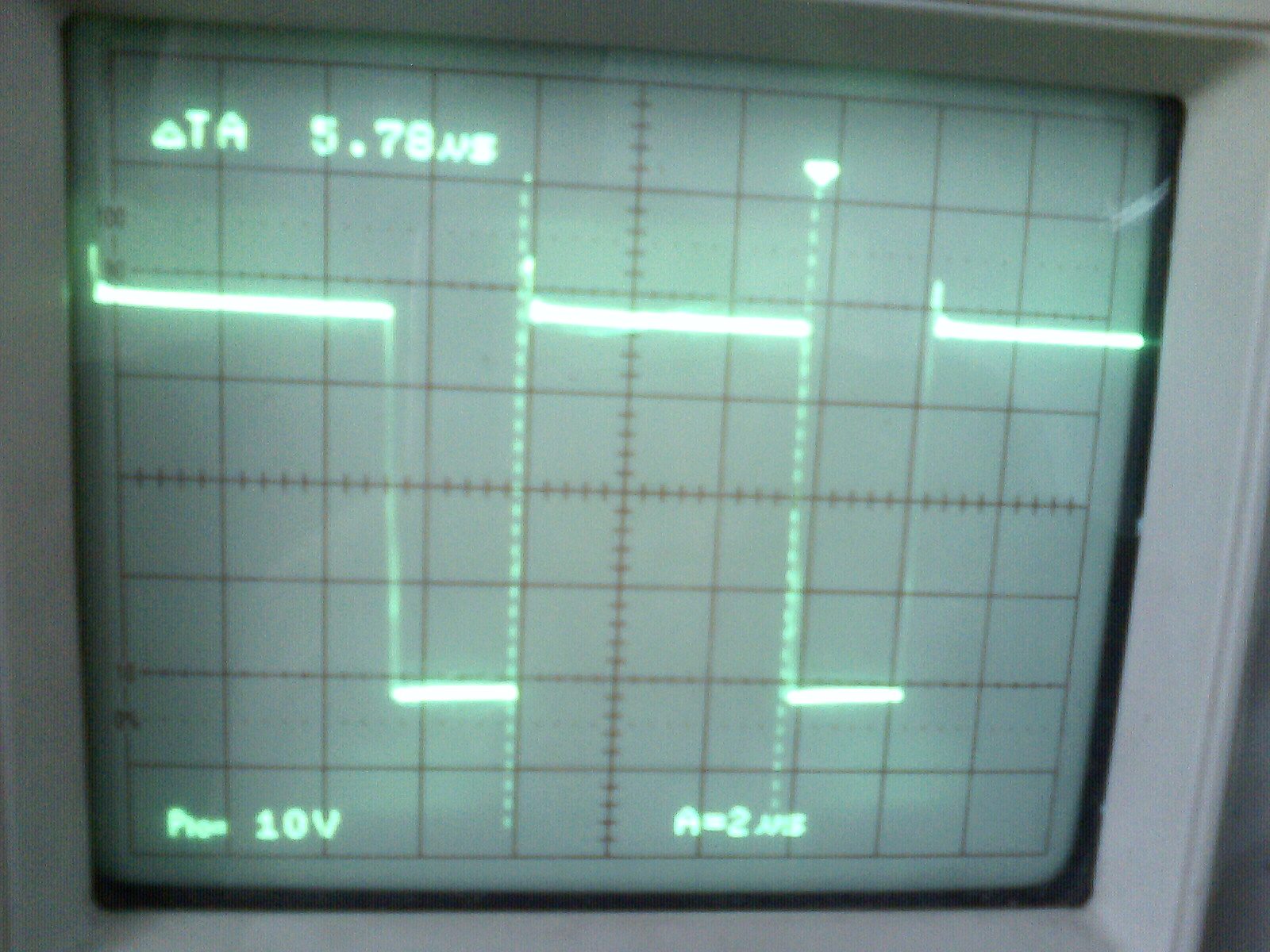

這個是7.2V/1A時的波形

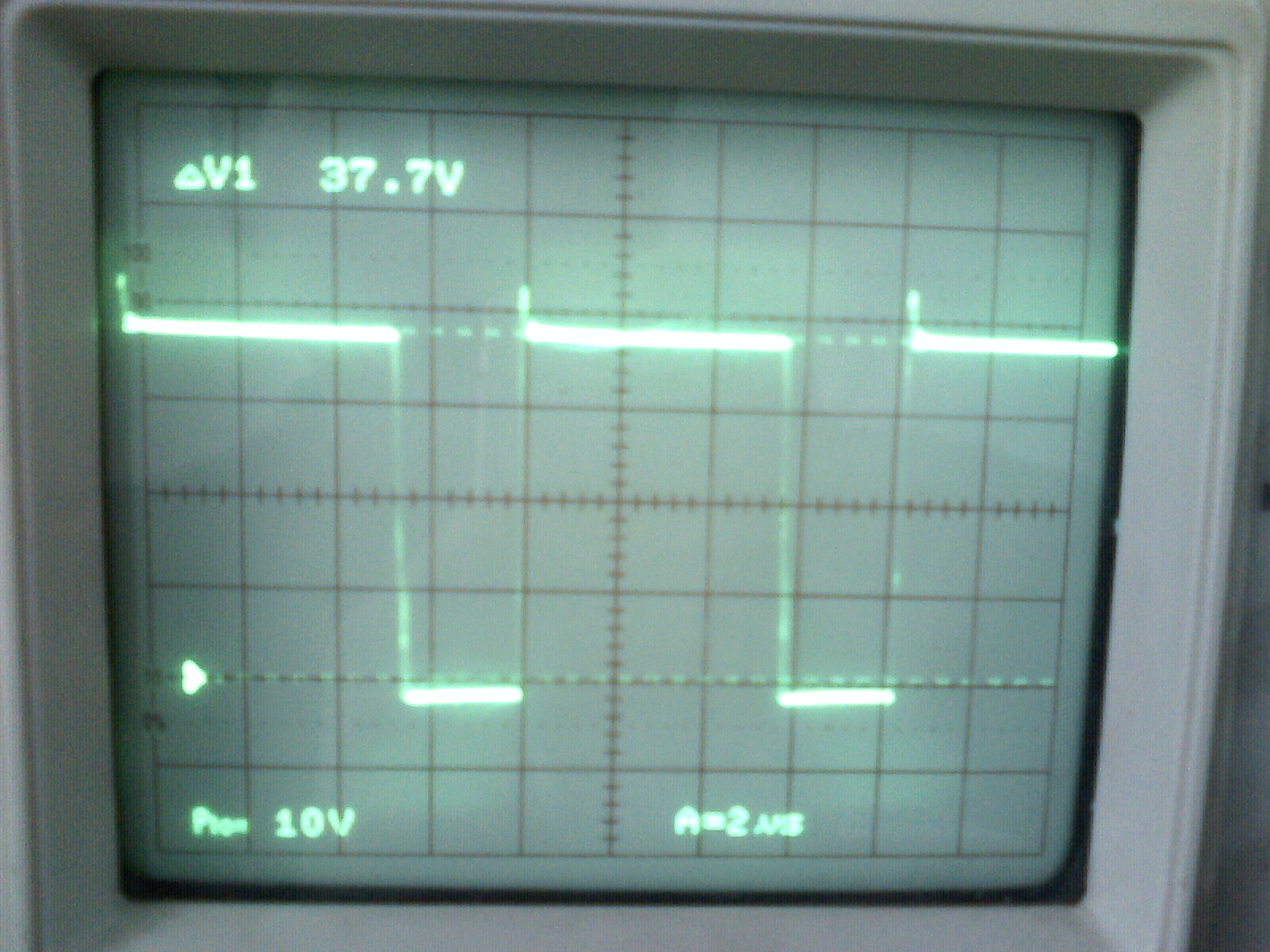

整流后的幅值為34.7V

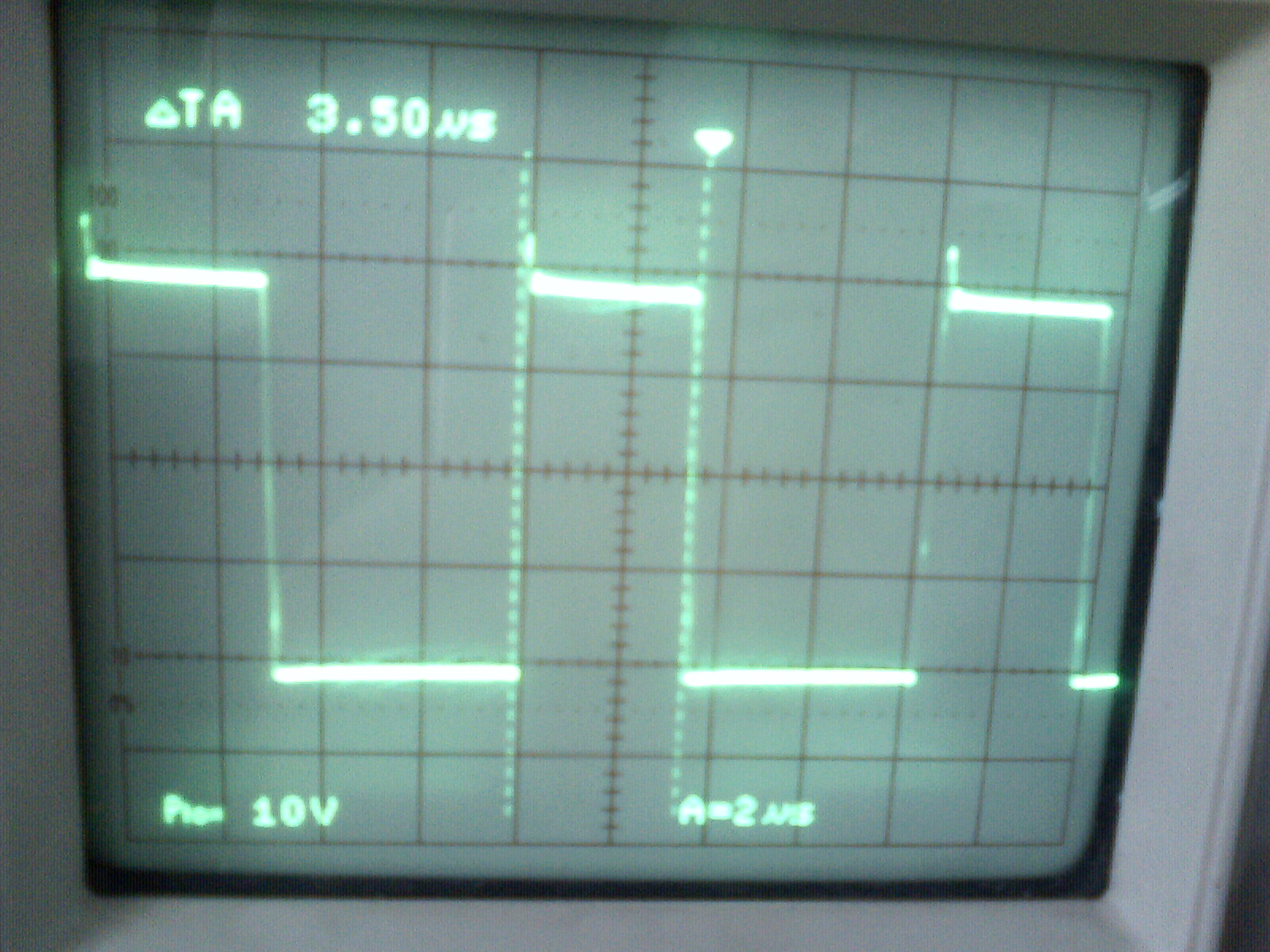

這個是12V/1A時的波形

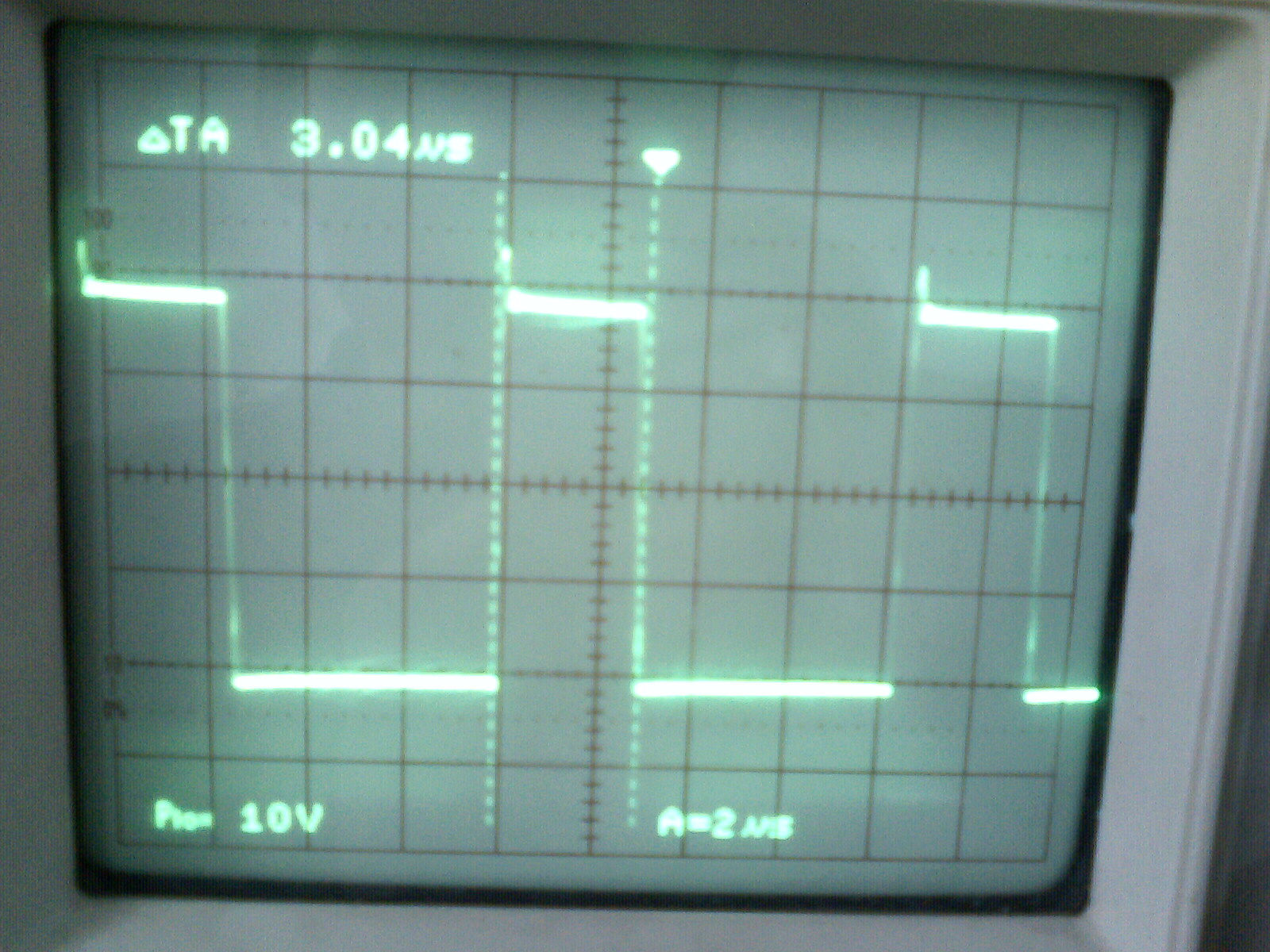

這個是14.4V/1A時的波形

這個是24V/1A時的波形
望各位高手給計算個LC的濾波器,使各點的電壓時的紋波相對的小,謝謝
