請教:BOOST電感測試

電感器為L1 L2 L3  (0.17mH   420A )
輸入R S T 為三相電源 380Vac
IGBT 工作頻率為7KHz

   請教各位大師:電路圖中的電感如何測試.原設備中電感器(C型鐵芯、鋁箔繞制)在工作時有過溫現象,現準備重做電感器(C型鐵芯、銅箔繞制).請問這種電感測試有那些指標,如何測試? 什么單位可做測試? 這種電感的直流疊加特性需加多大電流做(420A)?
   因不知原設備中電感器參數,故想進行兩個電感器對比測試看能否找出過熱原因,請各位指導.
全部回復(13)
正序查看
倒序查看
ycups
LV.3
2
2009-12-24 15:30
如有參考資料也請告訴我  謝謝
0
回復
2009-12-24 16:11
@ycups
如有參考資料也請告訴我  謝謝
能發個尺寸上來嗎?是用得非晶態磁芯還是硅鋼片的?
0
回復
ycups
LV.3
4
2009-12-24 17:26
@littlebird
能發個尺寸上來嗎?是用得非晶態磁芯還是硅鋼片的?

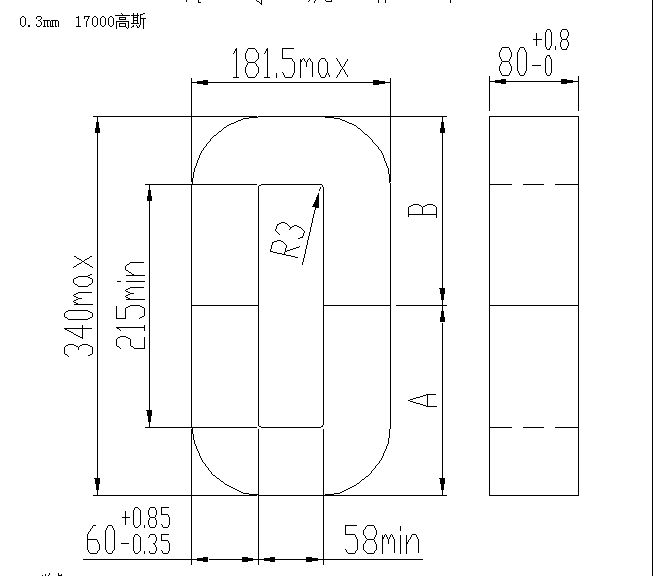

請看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3534721261646754.gif');}" onmousewheel="return imgzoom(this);">
0
回復
ycups
LV.3
5
2009-12-24 18:56
@littlebird
能發個尺寸上來嗎?是用得非晶態磁芯還是硅鋼片的?
上面是新訂制的鐵芯尺寸,準備用銅箔繞電感器的.
原電感器鐵芯尺寸57*75*195/57 ,線圈為鋁箔0.85*180繞制.
0
回復
2009-12-25 15:31
@ycups
上面是新訂制的鐵芯尺寸,準備用銅箔繞電感器的.原電感器鐵芯尺寸57*75*195/57,線圈為鋁箔0.85*180繞制.
有點大,,氣隙肯定要7-8mm以上了.
0
回復
ycups
LV.3
7
2009-12-25 15:44
@littlebird
有點大,,氣隙肯定要7-8mm以上了.
請問這種用途的電感器怎么樣進行測試,很多廠家都說能生產,但不做測試(也許不愿做測試) .
0
回復
2009-12-25 16:10
@ycups
請問這種用途的電感器怎么樣進行測試,很多廠家都說能生產,但不做測試(也許不愿做測試).
可能只做個電感測試,根本測不了你所要求的電流測試.還得你們自己整機測試,進行老化,帶載測試,還有溫升這塊也得整機才算準.
0
回復
ycups
LV.3
9
2009-12-25 16:45
@littlebird
可能只做個電感測試,根本測不了你所要求的電流測試.還得你們自己整機測試,進行老化,帶載測試,還有溫升這塊也得整機才算準.
打聽到研究所能提供大的1KHz交流和直流電流,但我不知需測什么參數.怎么樣測.
0
回復
littlebird
LV.7
10
2009-12-28 16:18
@ycups
打聽到研究所能提供大的1KHz交流和直流電流,但我不知需測什么參數.怎么樣測.
是吧，能提供這樣大的電流？
0
回復
ycups
LV.3
11
2009-12-28 17:21
@littlebird
是吧，能提供這樣大的電流？

研究所稱 交流(工頻)最大可提供60KA  直流最大可提供10KA   也可提供1KHz交流


可是我不知怎么樣測，需測量什么參數。

0
回復
ycups
LV.3
12
2009-12-30 15:53
請問圖中電感器如何測試
0
回復
ycups
LV.3
13
2010-01-09 14:03
@littlebird
有點大,,氣隙肯定要7-8mm以上了.
請問條型硅鋼片做這種電感有什么問題？c型鐵芯可分多段，把氣隙分開。
0
回復
selina1983
LV.4
14
2012-03-15 07:31
@ycups
請看[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3534721261646754.gif');}"onmousewheel="returnimgzoom(this);">
學習了
