急,關于VIPER芯片設計軟件的疑問

現使用VIPER53設計一30W的開關電源
輸出1路18V(1.8A)
1路10V(0.25A)
反饋端從次級接入.
使用VIPER設計軟件時,有一參數REFLECT VOLTAGE,改如何選擇,該參數對變壓器的設計影響很大,有沒有用過此款軟件的指點-下.

全部回復(14)

只看樓主

正序查看

倒序查看

hintman

LV.5

2005-10-25 04:43

通常取80V.

回復

hqin17

LV.1

2005-10-25 10:35

@hintman

通常取80V.

80V,如何得來,請問HINTMAN兄,原邊輔助繞組是否一定使用,

回復

hintman

LV.5

2005-10-27 02:35

@hqin17

80V,如何得來,請問HINTMAN兄,原邊輔助繞組是否一定使用,

經驗值,可稍有偏差,取決于應用范圍,受原邊可允許圈數和副邊輸出電壓的影響.不用太仔細,因?yàn)樽詈笠獧z查的是在工作時Vds會不會超過器件的承受能力而已.VIPer需要給VDD引腳提供一個電源,因此需要輔助繞組.假如系統中有其他的可用電源或者原副邊不需要隔離的話,也可以不用輔助繞組而采用系統中已有的電源.在不需要隔離的情況下,VIPer芯片甚至可做小功率的BUCK, BOOST, BUCK-BOOST等不需要變壓器的DC-DC變換器.

回復

shower

LV.8

2005-10-27 08:32

就是反壓,取決與匝比、整流管壓降和輸出電壓.

回復

hzchzc

LV.4

2005-10-27 08:59

實在不好意思地問:你說的這個參數在哪兒,我怎么沒看見?

回復

shower

LV.8

2005-10-27 11:15

@hzchzc

實在不好意思地問:你說的這個參數在哪兒,我怎么沒看見?

這個在軟件里沒有反映,是電源原理性問題

回復

hzchzc

LV.4

2005-10-28 10:29

@shower

這個在軟件里沒有反映,是電源原理性問題

請問:假若我輸出30V,匝比是6:1,那么是不是反壓即為180V?

回復

hintman

LV.5

2005-10-28 14:54

@hzchzc

實在不好意思地問:你說的這個參數在哪兒,我怎么沒看見?

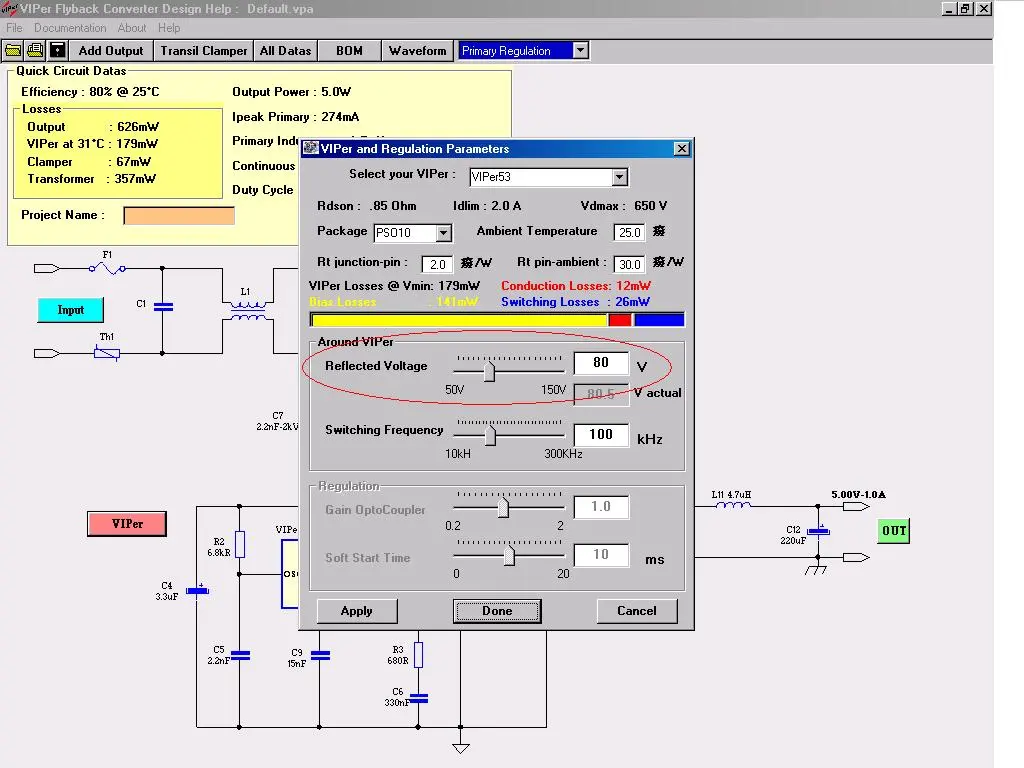

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1130482437.jpg');}" onmousewheel="return imgzoom(this);">

這個
