變壓器的另一個參數,分布電容的影響問題???

大家設計變壓器的時候都只是一味強調減少漏感,不知道考慮過如何減
少分布電容么??本人很想知道著方面的方法.希望那為大俠不吝賜
教????

全部回復(11)

只看樓主

正序查看

倒序查看

doublefish_024

LV.4

2005-10-25 16:44

怎么沒有人近來呀!!!!歡迎大家討論一下,謝謝!!!

回復

doublefish_024

LV.4

2005-10-29 10:47

@doublefish_024

怎么沒有人近來呀!!!!歡迎大家討論一下,謝謝!!!

自己頂一下,怎樣減少分布電容,希望高手給指點一下

回復

落木源

LV.8

2005-10-29 12:06

電容和漏感肯定不能兼顧.單說電容,層間和組間絕緣厚一些,用介電系數小點的絕緣,都可以減小電容.

回復

doublefish_024

LV.4

2005-10-29 14:27

@落木源

電容和漏感肯定不能兼顧.單說電容,層間和組間絕緣厚一些,用介電系數小點的絕緣,都可以減小電容.

你說的方法我用國,我的電路設計給系統用,他要求我的分布電容要盡可
能的小,我做到20-30PF仍然不能滿足要求,最好就是10P以下,您給看看,如何做???

回復

asm

LV.8

2005-10-29 15:56

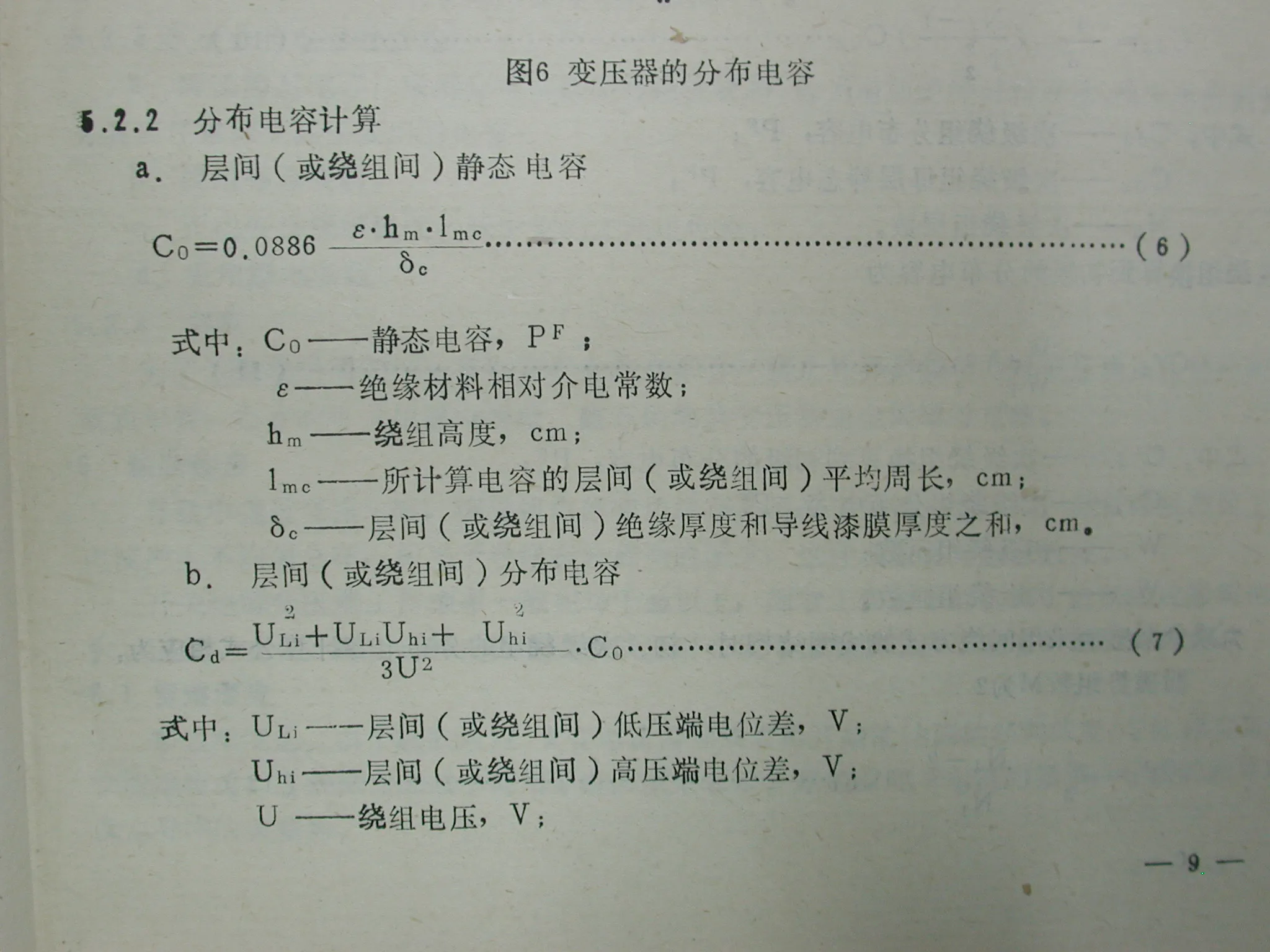

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1130572589.jpg');}" onmousewheel="return imgzoom(this);">

回復

落木源

LV.8

2005-10-29 18:47

@doublefish_024

你說的方法我用國,我的電路設計給系統用,他要求我的分布電容要盡可能的小,我做到20-30PF仍然不能滿足要求,最好就是10P以下,您給看看,如何做???

變壓器的型號?

回復

grtang

LV.7

2005-10-30 10:11

@asm

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/34/1130572589.jpg');}"onmousewheel="returnimgzoom(this);">

能否把電壓參數的含義說的更清楚些.我不是很明白.

回復

doublefish_024

LV.4

2005-10-30 11:47

@grtang

能否把電壓參數的含義說的更清楚些.我不是很明白.

你哪個不清楚??

回復

doublefish_024

LV.4

2005-10-30 11:53

@grtang

能否把電壓參數的含義說的更清楚些.我不是很明白.

我做的是DC/DC電源,參數是:比如輸出3路12VDC,我要求3個12之間的分布
電容小與10P,就是測試他們的輸出地之間的電容,反擊我同時做到
15P,PUSH-PULL我做到28P,你們有什么好的提議????

線路板上測試(未加任何電路)為8P左右,測試儀表的頻率取100K或是400K
