求助：鋰電池充電芯片對MOSFET的控制方式是PWM嗎？

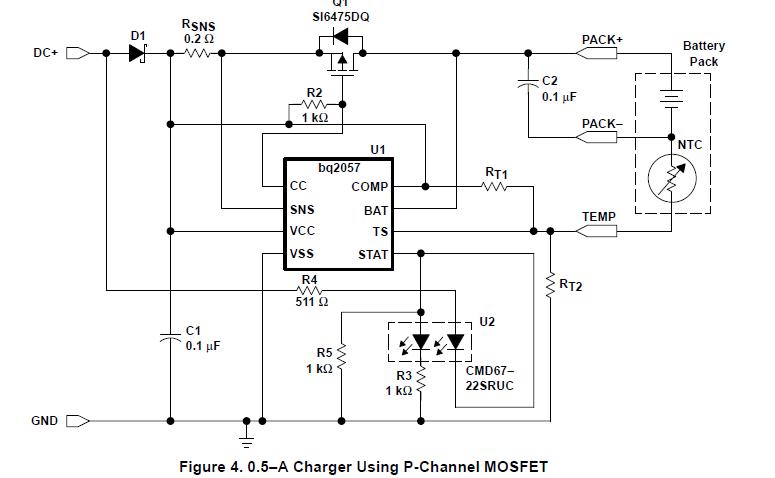

這是bq2057datasheet中的電路圖，對其供電方式不解，請各位大俠指教：

DC端的輸入電壓與PACK端的電壓是不同的。但中間只有一個MOSFET。難道是用PWM方式控制MOSFET實現的降壓？

在恒流充電時，是不是也是通過控制電壓實現的？
全部回復(12)
正序查看
倒序查看
azhu
LV.8
2
2010-01-13 14:37

它是線性降壓的,不是DC/DC轉換,因此電流大,壓差大時,溫升高.

0
回復
zhang331
LV.2
3
2010-01-13 15:20
@azhu
它是線性降壓的,不是DC/DC轉換,因此電流大,壓差大時,溫升高.
還是不明白，怎么會是線性降壓？

BAT管腳是電池電壓檢測的輸入端，CC輸出端是通過內部邏輯控制的開關接到地上。整個通路上就沒見到降壓器件，如何實現線性降壓呢？
0
回復
zhang331
LV.2
4
2010-01-13 15:27
@zhang331
還是不明白，怎么會是線性降壓？BAT管腳是電池電壓檢測的輸入端，CC輸出端是通過內部邏輯控制的開關接到地上。整個通路上就沒見到降壓器件，如何實現線性降壓呢？
莫不是這個MOSFET并不是工作在恒流區當開關管使用，而是工作在可變電阻區？
0
回復
azhu
LV.8
5
2010-01-13 16:38
@zhang331
莫不是這個MOSFET并不是工作在恒流區當開關管使用，而是工作在可變電阻區？
是的，工作在放大區。
0
回復
zhang331
LV.2
6
2010-01-13 16:54
@azhu
是的，工作在放大區。


這是bq2057的結構圖。

如果MOSFET是工作在放大區，那么CC（上聯1K電阻）的輸出應當也是一個模擬變化量，以作為UGS控制ID。

但是從其前級的電路看，似乎只具有開關功能，不具備調整cc端電壓的能力？
0
回復
azhu
LV.8
7
2010-01-13 17:01
@zhang331
[圖片] 這是bq2057的結構圖。如果MOSFET是工作在放大區，那么CC（上聯1K電阻）的輸出應當也是一個模擬變化量，以作為UGS控制ID。但是從其前級的電路看，似乎只具有開關功能，不具備調整cc端電壓的能力？

運放輸出的并不是高低電平,是模擬量的.

0
回復
zhang331
LV.2
8
2010-01-13 20:45
@azhu
運放輸出的并不是高低電平,是模擬量的.
搞明白了。這兩天看保護IC和開關電源方面的資料太多，看到mosfet就往開關方面想。忘了MOSFET的基本功能：UGS對ID的控制。

多謝。
0
回復
azhu
LV.8
9
2010-01-14 10:38
@zhang331
搞明白了。這兩天看保護IC和開關電源方面的資料太多，看到mosfet就往開關方面想。忘了MOSFET的基本功能：UGS對ID的控制。多謝。
不用客氣。：）
0
回復
hongyonglei
LV.2
10
2010-01-20 11:20
  您好,tp4056,內置MOS，1000ma 可編程電流，有興趣可以登陸www.tp-asic.com  性能穩定，性價比很高。
0
回復
2010-01-20 11:54
@hongyonglei
[圖片] 您好,tp4056,內置MOS，1000ma可編程電流，有興趣可以登陸www.tp-asic.com 性能穩定，性價比很高。
**此帖已被管理員刪除**
0
回復
2010-04-27 07:56
@深圳電子ic
**此帖已被管理員刪除**

學習下,新來的

0
回復
xiaofan1003
LV.5
13
2010-04-27 15:47

鋰電池充電IC線線加壓模式，DSC-CN3052A DSC-CN3052A
