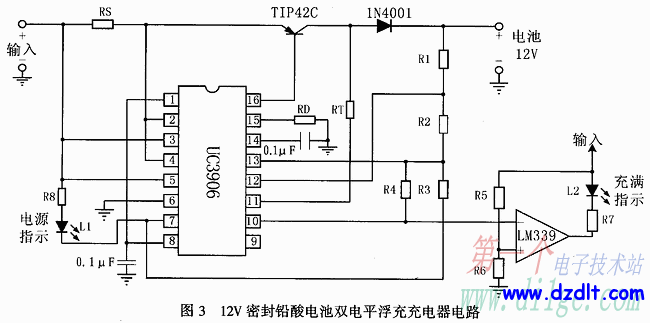

小弟最近正在設計一個鉛酸蓄電池的充電器，用的是UC3906，在網上查資料做了一塊板子，但是工作的不正常。是針對6V設計的，輸入電壓9V，輸出端不接電池的情況下電壓是5.5V，10腳高電平。接上電池后，10腳仍然是高電平，應該不是在浮充狀態啊，而且測量輸出端的電壓是跟蓄電池的電壓有關的（如電池開路電壓時6.2V,輸出端接上電池后就是6.2V左右），按說應該是它所處的充電狀態的電壓啊，不清楚怎么回事。電路圖就是按網上查到的資料畫的，查到的資料基本都是那個樣子，阻值是按手冊中的公式計算的，RA=70K,RB=18K,RC=44K,RD=339K,RS=0.5（由于沒有0.5的大功率電阻，是用2個1歐姆并聯的），RT=75歐姆。也查不出來問題，大家?guī)涂纯丛趺椿厥掳?，謝謝了。
請教關于UC3906的問題，急！！
全部回復(2)
正序查看
倒序查看
@zgq800712
把9V的換成12V的輸入，充電電流是0.25/RS。你RS=0.5歐，那就是500ma，你的能不能達到500ma。當電池電壓達到95%的過沖電壓的時候，進入蓄電池狀態，此時充電電壓維持在過充電電壓，充電電流開始下降。當充電電流降到過充電終止電流（IOCT）時，UC3906的10腳輸出高電平，比較器LM393輸出低電平，蓄電池自動轉入浮充狀態。同時充足電指示發光管發光，指示蓄電池已充足電。
我的問題也是差不多，一通電就直接是浮充狀態，但是我的8節蓄電池總共才7.03V電壓而已，預測的出現狀態應該是涓流充電啊
