多種常見的拓?fù)浣Y(jié)構及基本參數

 終于抽時間整理點東西與大家分享。 最基本可能偶爾也要翻翻看看！

1、BUCK電路



輸入輸出電壓關系



開關管電流



開關管電壓



二極管電流



二極管反向電壓




2、BOOST電路





輸入輸出電壓關系



開關管電流



開關管電壓



二極管電流



二極管反向電壓




3、BUCK BOOST電路





輸入輸出電壓關系



開關管電流



開關管電壓



二極管電流



 二極管反向電壓









































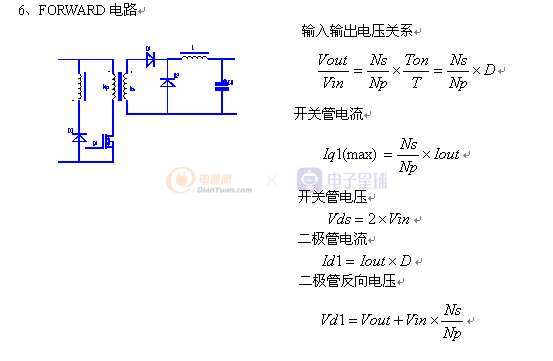

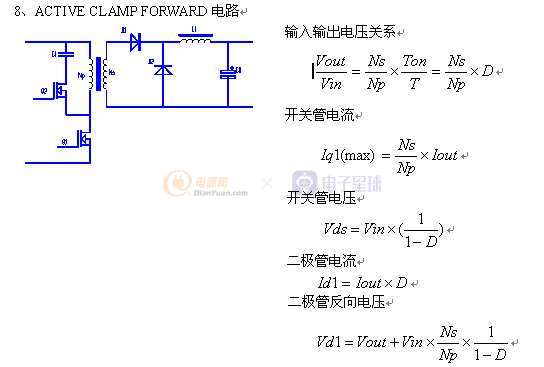

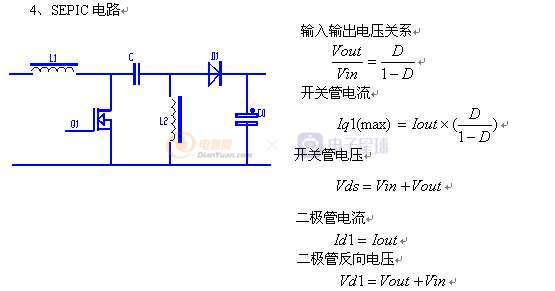

全部回復(7)
正序查看
倒序查看
2010-01-29 10:39
@華龍?zhí)煊?/div>
什么是BOOST電路？你就沒有檢查電路有沒有正確？你這樣復制亂發帖不是會害人嗎？
呵呵！ 之前修改過！系統沒通過！ 謝謝的提醒！ 學習技術就應該認真！
0
回復
2010-06-20 20:52
@子樂1
呵呵！之前修改過！系統沒通過！謝謝的提醒！ 學習技術就應該認真！
其余的都對了嗎？
0
回復
2010-06-20 20:54
@jiaosheng1981
其余的都對了嗎？
好多錯誤，全橋開關管的電壓也不對。
0
回復
2010-07-02 16:39
@子樂1
呵呵！之前修改過！系統沒通過！謝謝的提醒！ 學習技術就應該認真！

樓主 還是改改吧 我本來看的還挺好！ 越看越不對 最后你那推挽電路拓?fù)涠煎e(cuò)了！

0
回復
龍王恨
LV.9
7
2010-07-05 03:22
兒時的夢想，唉，可惜，終究叛逆，哎，悔之晚矣~~~
0
回復
paloalto
LV.6
8
2010-07-09 10:43
@zdwabcdefg
樓主還是改改吧我本來看的還挺好！越看越不對最后你那推挽電路拓?fù)涠煎e(cuò)了！
正確的是什么樣子呢？
