你說的對,但是現在是前半部分是正常的,可以逆變,輸出有100V左右的直流,但是后半部分需要控制輸出部分不能受控制.就是在M端受到觸摸后(外殼接高電平,所以觸摸后,在M端為高電平)



在高電平后,變壓器輸出有100V左右,可控硅不能導通,所以造成高壓部分無輸出,現在就是高壓部分的可控硅怎么讓他導通

你的目的是觸摸一次電路反轉一次嗎？還是要求后面的電路工作正常后此電路低止工作。也就是TRA點火后就低止工作。要說清楚。如果要求這樣這個電路是不可能的。

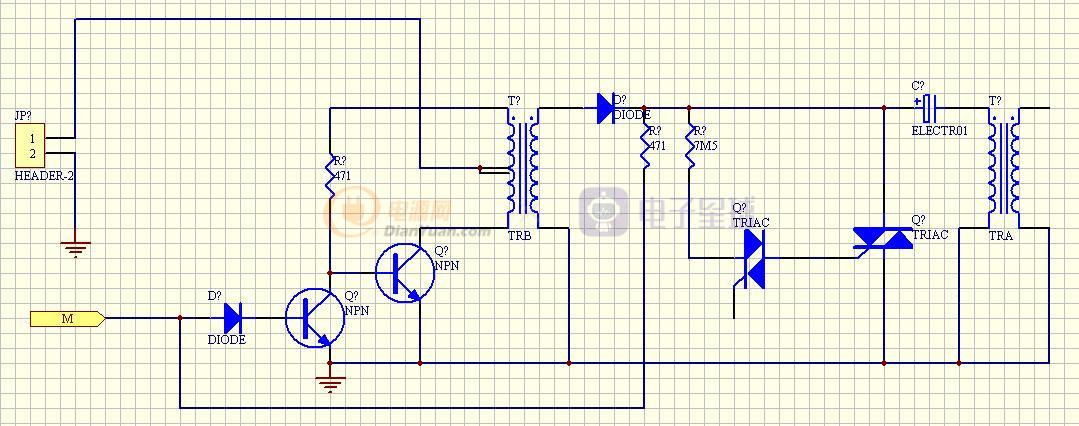

另你的這個電路后面照此電路是不可能工作的。由于TRB工作后Q?Q?得到基極電路Q？？馬上導通使TRB初級短路。所以后面的電路不可能有電壓輸出。你只要告訴你的要求我可以幫你畫出另一張原理圖的。另上面的元件沒有標識，無法說得清楚。

如果想工作一段時間后停止工作可在Q？的基極加上RC電路，當電充到≥0.7V時電路停止工作。工作時間為RC的時間常數。
