出現了一個問題,解決不了.
使用可充鋰電世出現閃爍的問題,每秒1-3次的頻率亮-熄-亮,始終解決不了,望高手指點!
急詢AMC7135使用中的問題
AMC7135適合電壓6V以內,但是有些資料給出了8V的工作電壓,我的手電筒使用兩節鋰電池,不可充的是3V/節,還到可以用,但是想換兩節可充鋰電供電,則電壓達到7.4V(充滿的時候最大8.2V).使用如下電路.
出現了一個問題,解決不了.
使用可充鋰電世出現閃爍的問題,每秒1-3次的頻率亮-熄-亮,始終解決不了,望高手指點!
出現了一個問題,解決不了.
使用可充鋰電世出現閃爍的問題,每秒1-3次的頻率亮-熄-亮,始終解決不了,望高手指點!
全部回復(11)
正序查看
倒序查看
@shareen
1130380858.pdfAMC7315的電壓范圍是2.7-6V沒有8V你自己看看SPEC~
spec當中的輸入電壓是指VDD進到IC的電壓,LZ在這里的使用沒有錯,但是用到高電壓的時候效率很低,IC發熱量很大,350mA的時候發熱功率大概在1.5W左右,IC進入thernal shutdown,還好它的熱保護做得還可以了,要不IC早就燒死了.在電壓比較低的時候不會出現這樣的問題了.同時R的取值也要設置好,要保證IC的供電,在VDD pin上最好接一個1UF的陶瓷電容.
0
回復
謝謝各位,沒想到回復哪么快,來對地方了,再次感謝protose,shareen,jayzha.

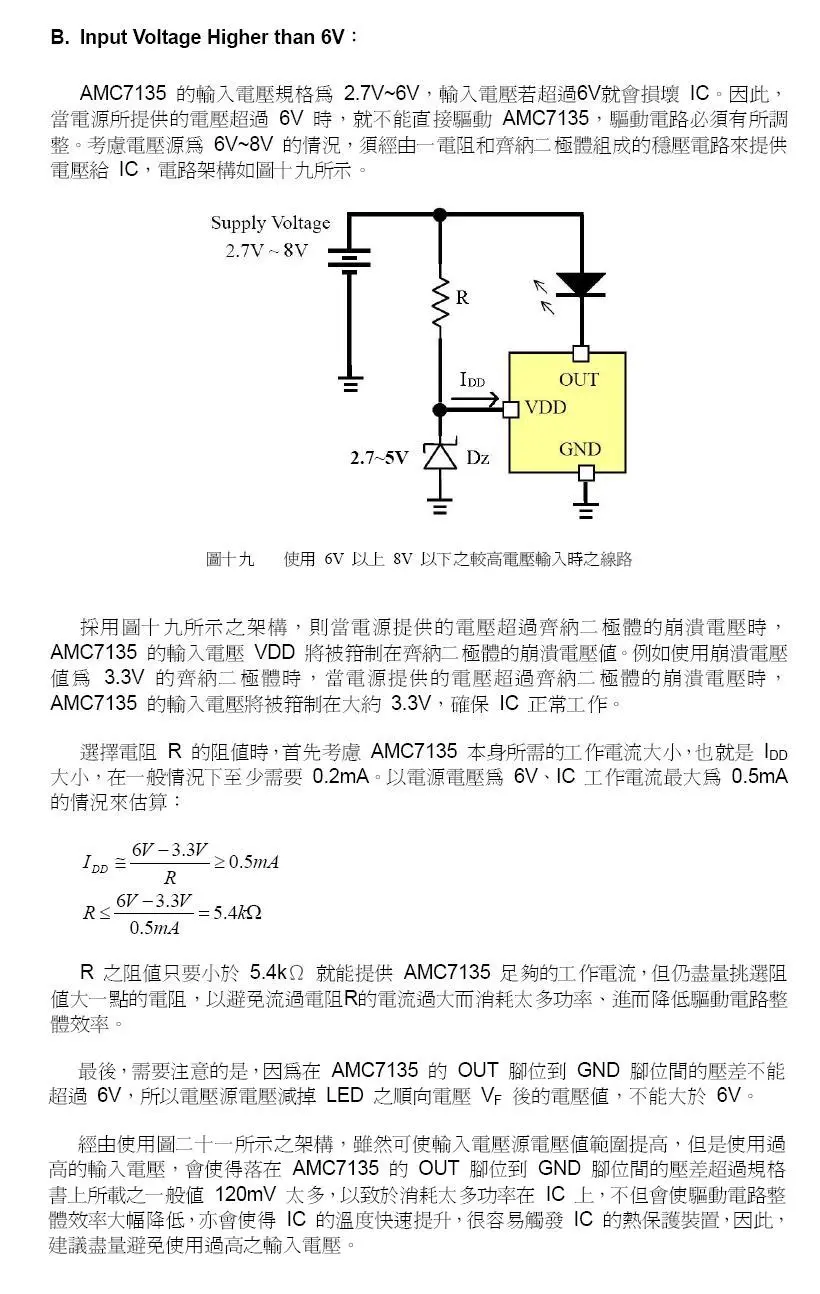

搜集的資料如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1130414694.jpg');}" onmousewheel="return imgzoom(this);">
從說明中我的理解是最大使用電壓是6V+LED的正向工作電壓3.5V=9.5V.
另外說明的是,我進了一小部分雙節鋰電電池CR123A的1W的手電筒銷售,原先是電阻降壓,電流從600-1200mA,這樣用法,壽命長不了多少.采用AMC7135是為了手電筒好賣(便于宣傳,最近好像AM7135很流行),如果改單節鋰電很容易,但是成品的LED筒身改動不太方便.只能使用不可充的2節CR123A恐怕就這個不好賣了,估計沒有幾個能夠用的起的.另外我選的手電筒的外觀確實不錯,為了能夠以后使用他的外殼而對此電路才進行的試驗.
現在1是希望能成功.2是沒辦法就得拋棄AMC7135了,選擇其它電路.
對于使用單節鋰電效果確實不錯,單這智能是是給手電筒愛好者DIY,如擴筒身使用單節鋰電等等.
我現在最最希望的是既能使用1節可充鋰電(3.6-3.7V)也可以使用2節鋰電(6V)和兩節可充鋰電(2X3.6=7.2,充滿的時候好像最大是4.1*X2=8.2V),電路要求簡單體積要小(最大尺寸直徑17mm).另外,希望1W,和3W的電路板通用,根據需要只變動元件參數即可,也許做不到但盡力而為,如果這個電路的電壓按說明書的方法能夠解決,估計并聯AMC7135也能解決3W的問題了.
搜集的資料如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1130414694.jpg');}" onmousewheel="return imgzoom(this);">
從說明中我的理解是最大使用電壓是6V+LED的正向工作電壓3.5V=9.5V.
另外說明的是,我進了一小部分雙節鋰電電池CR123A的1W的手電筒銷售,原先是電阻降壓,電流從600-1200mA,這樣用法,壽命長不了多少.采用AMC7135是為了手電筒好賣(便于宣傳,最近好像AM7135很流行),如果改單節鋰電很容易,但是成品的LED筒身改動不太方便.只能使用不可充的2節CR123A恐怕就這個不好賣了,估計沒有幾個能夠用的起的.另外我選的手電筒的外觀確實不錯,為了能夠以后使用他的外殼而對此電路才進行的試驗.
現在1是希望能成功.2是沒辦法就得拋棄AMC7135了,選擇其它電路.
對于使用單節鋰電效果確實不錯,單這智能是是給手電筒愛好者DIY,如擴筒身使用單節鋰電等等.
我現在最最希望的是既能使用1節可充鋰電(3.6-3.7V)也可以使用2節鋰電(6V)和兩節可充鋰電(2X3.6=7.2,充滿的時候好像最大是4.1*X2=8.2V),電路要求簡單體積要小(最大尺寸直徑17mm).另外,希望1W,和3W的電路板通用,根據需要只變動元件參數即可,也許做不到但盡力而為,如果這個電路的電壓按說明書的方法能夠解決,估計并聯AMC7135也能解決3W的問題了.
0
回復
@泰山屠龍
謝謝各位,沒想到回復哪么快,來對地方了,再次感謝protose,shareen,jayzha.搜集的資料如下:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/34/1130414694.jpg');}"onmousewheel="returnimgzoom(this);">從說明中我的理解是最大使用電壓是6V+LED的正向工作電壓3.5V=9.5V.另外說明的是,我進了一小部分雙節鋰電電池CR123A的1W的手電筒銷售,原先是電阻降壓,電流從600-1200mA,這樣用法,壽命長不了多少.采用AMC7135是為了手電筒好賣(便于宣傳,最近好像AM7135很流行),如果改單節鋰電很容易,但是成品的LED筒身改動不太方便.只能使用不可充的2節CR123A恐怕就這個不好賣了,估計沒有幾個能夠用的起的.另外我選的手電筒的外觀確實不錯,為了能夠以后使用他的外殼而對此電路才進行的試驗.現在1是希望能成功.2是沒辦法就得拋棄AMC7135了,選擇其它電路.對于使用單節鋰電效果確實不錯,單這智能是是給手電筒愛好者DIY,如擴筒身使用單節鋰電等等.我現在最最希望的是既能使用1節可充鋰電(3.6-3.7V)也可以使用2節鋰電(6V)和兩節可充鋰電(2X3.6=7.2,充滿的時候好像最大是4.1*X2=8.2V),電路要求簡單體積要小(最大尺寸直徑17mm).另外,希望1W,和3W的電路板通用,根據需要只變動元件參數即可,也許做不到但盡力而為,如果這個電路的電壓按說明書的方法能夠解決,估計并聯AMC7135也能解決3W的問題了.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1130432534.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@peter1740
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/34/1130432534.jpg');}"onmousewheel="returnimgzoom(this);">
看下我們的CN5611,比7135之類的更靈活,外部電阻調制恒流大小.紫潮科技(0755-83348649,13923782955,linearchina@163.com) CN5611.pdf
0
回復
@kiddzhu
看下我們的CN5611,比7135之類的更靈活,外部電阻調制恒流大小.紫潮科技(0755-83348649,13923782955,linearchina@163.com)CN5611.pdf
另外一顆大功率LED驅動電路CN5612,最大到1.2A恒流,可通過外部電阻來改變恒流大小,過流/過壓保護.
紫潮科技(0755-83348649,13923782955,linearchina@163.com)
CN5612.pdf
紫潮科技(0755-83348649,13923782955,linearchina@163.com)
CN5612.pdf
0
回復
@kiddzhu
另外一顆大功率LED驅動電路CN5612,最大到1.2A恒流,可通過外部電阻來改變恒流大小,過流/過壓保護.紫潮科技(0755-83348649,13923782955,linearchina@163.com)CN5612.pdf
ZC8013 全面替代7135, T6335A,性能穩定,價格便宜,有意請聯系.
聯系人: hunter zhang
Tel: 0755-86350857 13421328950
MAIL: ZHANG_FAN_ZC@TOM.COM
QQ:781422668 MSN: YUEYANGZF@HOTMAIL.COM
聯系人: hunter zhang
Tel: 0755-86350857 13421328950
MAIL: ZHANG_FAN_ZC@TOM.COM
QQ:781422668 MSN: YUEYANGZF@HOTMAIL.COM
0
回復
@qinxuezhang
請問哪位大蝦知道有這款芯片,可以驅動24電壓,同時也可以驅動5個1W的大功率LED,350MA的電流,請幫我查下.,
PT4115可以做啊
