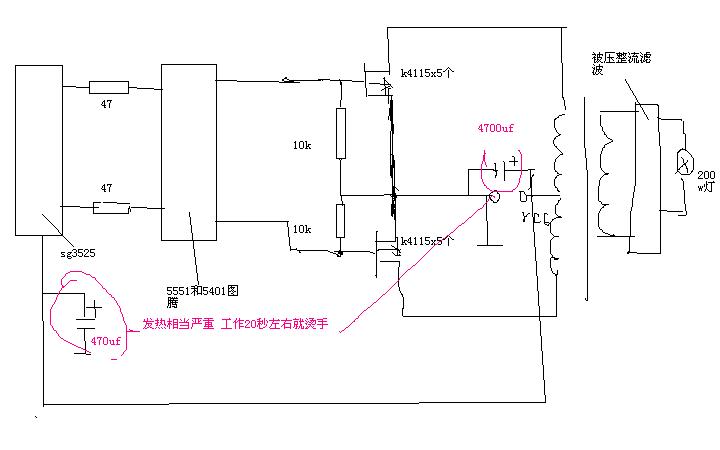

k4145場管5對，29“電視機開關變壓器【磁隙已磨平】，3525驅動，5551 5401 圖騰，初級濾波電容發熱，換了幾個變壓器都不行，換用4對75n75場管也不行，空載不發熱，空載電流也算正常，哎呀，我發個帖好辛苦啊，各位大師幫幫忙分析一下，本人不吝感謝，下面是圖
電解電容發熱，急~！
全部回復(20)
正序查看
倒序查看
@11455355
根據你描述的情況，既然換了很多變壓器，那可以排除變壓器的問題了，圖騰驅動不足導致濾波電容熱的可能性很大，我有過這樣的經歷。5551，5401僅僅700MA，對3525的驅動能力提升做用不大，驅動5對絕對是不夠的。換圖騰吧！只要是2A以上互補管都可以。
所謂高手對弈，走1步看3步。電容熱就一定問題出在電容上嗎？真的是頭痛醫頭，腳痛醫腳嗎？這是不老練的表現！在純粹直流電路中，電容熱只有2個可能：1電容耐壓不夠被擊穿。2電容標稱耐壓夠但已經擊穿。沒有哪位天真到在12VJJ用5V電解吧？低壓電解電容在額定電壓范圍擊穿的幾率也不高，既然上述2種可能性比較小，那么就要考量其他關聯因素了！
電解的電氣特性是通交流隔直流，變壓器不良，大電流引線不對稱，驅動能力不足，都會引起變壓器尖峰電流大，這個電流脈沖一正一反，回授到電解就相當于把電解直接接在交流電上了！不熱才怪，沒爆炸都算好運了！
也有人說：我的電容熱怎么換個耐壓高的就不熱了？不熱并不代表這個電路很健康！尖峰是依然存在的，還是要危害JJ的。還有人說要換那種細長的高頻電解電容！簡直要人噴飯，電解電容本來就是設計在直流電路中用的，何來高頻電解電容？
12V的JJ用16V的電解足夠了，電容合格否很容易判斷，JJ接上蓄電池不按開關，電解熱不？熱：壞了，換！不熱：這個電容就是好的。按了開關才熱，尖峰電流作的怪！
看樓主的拓撲，最瓶頸的地方就是圖騰，5401，5551之流根本就沒有什么驅動能力，跟沒有他一樣。換吧！
0
回復
@11455355
所謂高手對弈，走1步看3步。電容熱就一定問題出在電容上嗎？真的是頭痛醫頭，腳痛醫腳嗎？這是不老練的表現！在純粹直流電路中，電容熱只有2個可能：1電容耐壓不夠被擊穿。2電容標稱耐壓夠但已經擊穿。沒有哪位天真到在12VJJ用5V電解吧？低壓電解電容在額定電壓范圍擊穿的幾率也不高，既然上述2種可能性比較小，那么就要考量其他關聯因素了！ 電解的電氣特性是通交流隔直流，變壓器不良，大電流引線不對稱，驅動能力不足，都會引起變壓器尖峰電流大，這個電流脈沖一正一反，回授到電解就相當于把電解直接接在交流電上了！不熱才怪，沒爆炸都算好運了！ 也有人說：我的電容熱怎么換個耐壓高的就不熱了？不熱并不代表這個電路很健康！尖峰是依然存在的，還是要危害JJ的。還有人說要換那種細長的高頻電解電容！簡直要人噴飯，電解電容本來就是設計在直流電路中用的，何來高頻電解電容？ 12V的JJ用16V的電解足夠了，電容合格否很容易判斷，JJ接上蓄電池不按開關，電解熱不？熱：壞了，換！不熱：這個電容就是好的。按了開關才熱，尖峰電流作的怪！ 看樓主的拓撲，最瓶頸的地方就是圖騰，5401，5551之流根本就沒有什么驅動能力，跟沒有他一樣。換吧！
說得對！我也遇到過這樣的問題！吸收回路沒有處理好！變壓器沒有繞好！尖峰太大了！
