好久沒有上來了!發幾個成熟產品給大家分享!支持的請跟貼!跟得多還有很多,如果有問題也可以給我指正! 這些都是我早些時候親手做的產品,現在做LCD TV POWER 有時間我會盡量放些老的比較成熟的東西上來
1:7550+MOSFET 輸出雙電壓!PCB文件 是帶參數的,前面可以不變,后面根據需要調參數,有不明白的電話聯系,我全面支持大家學習電源技術,在這里拋磚引玉!
1130577371.pcb
成熟產品Protel99SE PCB文件,供朋友參考!!!
全部回復(336)
正序查看
倒序查看
交直流通用,非標工業電源!
1130577798.pcb
1130577798.pcb
0
回復
@32768
交直流通用,非標工業電源!1130577798.pcb

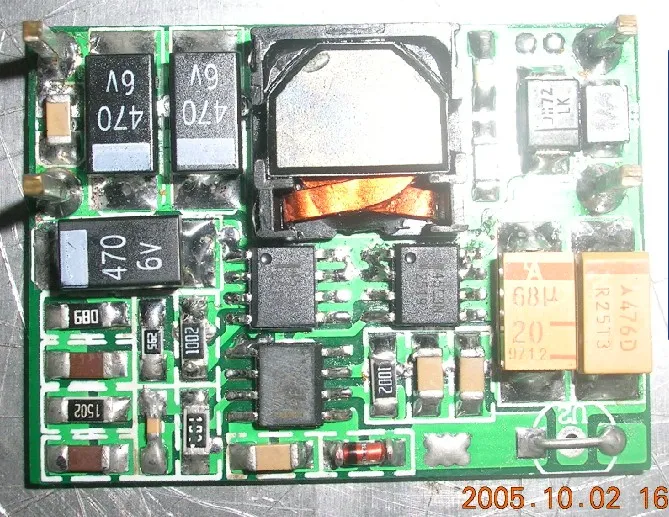

輸入:5.5V-13V DC 輸出:5.0V/4000mA 效率:最低點94%,高點超過95.5%.具有輸出短路保護功能 經典的超小PCB尺寸:最大38mm*28mm*4.5mm(包含PCB厚度和原件腳).本電源適用于單節鋰通用充電電供電.和供給各種便攜儀表,大電流AA電池充電器供電,PDA手機,數碼相機,游戲機等.最關鍵的是輸出電壓從1.8V開始到12V.總功率20W共需調整2個原件參數.其它無須變更.全部貼片元件,無須人手工生產,只要元件參數不搞錯,保證全部可以免調試通過,便于量化生產!自主知識產權.參數指標:總調整率小于1%
如果跟貼超過200貼,我將把這個電源全部資料公開給大家參考!目的只是不要冷落電源網,不要冷落中國電源的工程師隊伍!這里是電源工程師的據點,也是電源工程師的家園!要有熱情呀!
