熱敏電阻參與分壓,控制給基極驅動電平,以讓三極管動作

那應該是熱敏電阻實現溫度保護,而不是三極管,請大俠指教.

PN結傳感器可用LM35內部有信號放大處理.

硅管 pn結溫度系數-2mV/度.只要偵探pn結兩端電壓就行了.

但是具體的實現呢?比如說電壓參考等.

請問各大俠有什么具體的電路實現方式?比較急啊.

請問LM35大概多少錢?

不精確.

如果你有條件的話,可以作實驗來確定這些數據.具體電路我沒作過.看你的要求好象不高.只要給三極管發射結提供一個比較穩定的便置電壓,常溫下大約0.5v到0.6v就可以了,這樣常溫時,三極管不導通,輸出高電平,溫度升高時,三極管逐漸導通,當溫度足夠高時,就飽和導通,輸出低電平了,再用這個低電平去觸發你的保護電路就可以了.

我明白你的想法.可以在晶體管的B.E結并聯一個負溫度系數熱敏電阻.
溫度升高時,晶體管的B.E結電壓會減少,同樣NTC的阻值也減少,從而達到了和晶體管的VBE保持一致的變化過程了/這可以說是最簡單的辦法了.

再想問一次,你是不是為了消除溫度對輸出特性的影響呢?

熱敏電阻只能非線性分壓,如果要求控制精度的話,會不會有影響,請指教.

能把大概的原理圖給出來么?我對您的想法很感興趣,謝謝!

這樣的電路通常只能是在某個范圍起作用,精度確實不很好,更高的精度還是要用其他的途徑

請問,溫度升高的時候B.E之間的電壓是不是應該增加啊?

謝謝!再請問IFSM代表的是哪個電流值.

我只是用來做過熱保護.不知道這種方式是否精確?

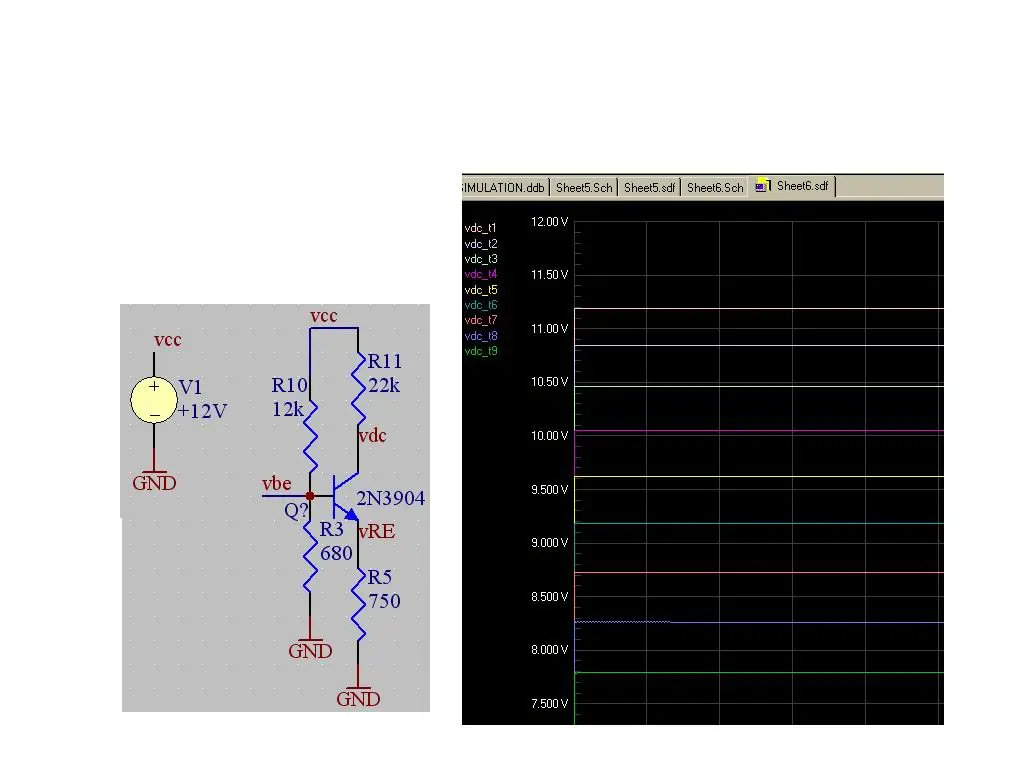

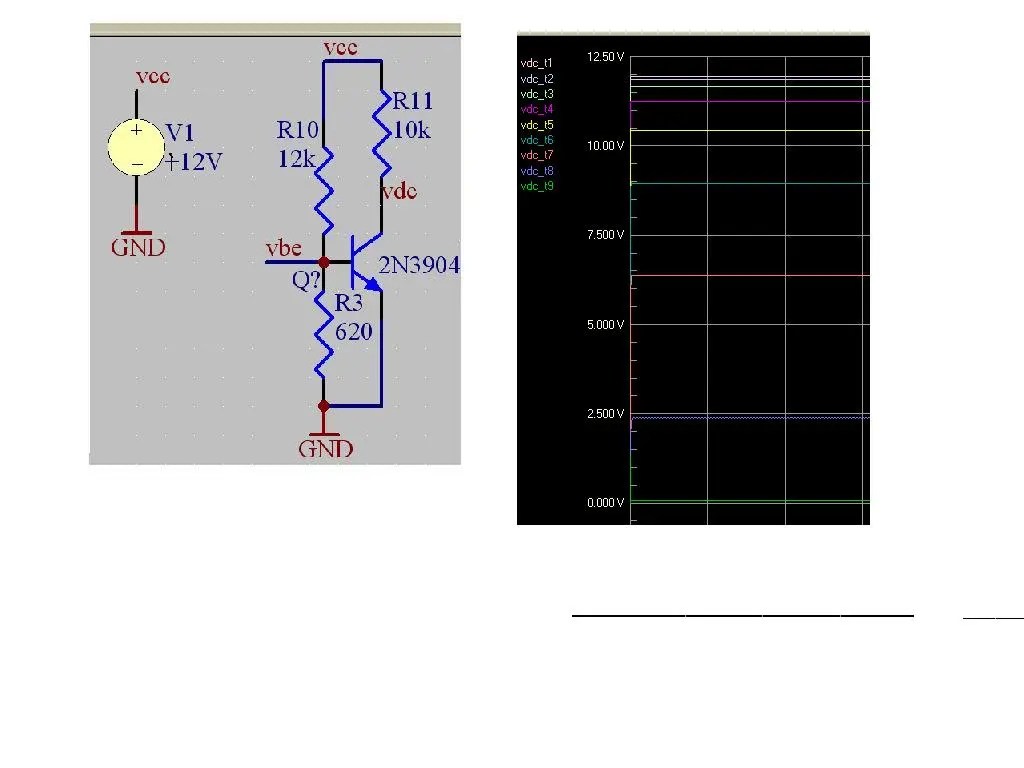

我用PROTEL畫了個2N3904的簡單電路,仿真曲線也有.溫度掃描從0度到80度,步長10度,共9條曲線.第一個沒加負反饋,調試?yán)щy,一致性顯然很差.第二個有負反饋,調試較容易些,但輸出隨溫度變化不怎么靈敏,帶負載能力也大打折扣,但它對三極管放大倍數的依賴性較小.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/18/1086866338.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/18/1086866372.jpg');}" onmousewheel="return imgzoom(this);">

可是好象只有第一個圖的輸出有高電平和低電平,大狹,請問你用的是什么軟件仿真的啊?

不用熱敏電阻,只用溫度對管子的影響去觸發保護電路,這個做法是否可靠呢?
你的反饋回路可以給我看看么?

大蝦不敢當.我用的是PROTEL.是只有第一個輸出了完全的高低電平.我已說過,第一個很靈敏,但一致性很差.第二個加了負反饋,變的很遲緩了.

什么反饋回路?我沒有啊?

用一個三極管和兩個電阻就可以實現.

用一個三極管和兩個電阻就可以實現.

thanks
