請問:cmg老師,關于傳遞函數

請問:cmg老師,我的傳遞函數為什么和您的不一樣?1086661318.wps

全部回復(11)

只看樓主

正序查看

倒序查看

ridgewang

LV.8

2004-06-16 10:10

麻煩轉成WORD格式的,我?guī)湍憧纯?/div>

回復

88808zxh

LV.2

2004-06-18 13:47

@ridgewang

麻煩轉成WORD格式的,我?guī)湍憧纯?/span>

不好意思,我這幾天有事情沒顧的整資料,現在可以了,我把它轉成word形式了,請多指教,也可發送到我的郵箱888081805@sina.com.謝謝!1087537610.doc

回復

ridgewang

LV.8

2004-06-18 16:13

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/18/1087546415.jpg');}" onmousewheel="return imgzoom(this);">

回復

ridgewang

LV.8

2004-06-18 16:19

@88808zxh

不好意思,我這幾天有事情沒顧的整資料,現在可以了,我把它轉成word形式了,請多指教,也可發送到我的郵箱888081805@sina.com.謝謝!1087537610.doc

將就看.圖中,Rb是沒有用的,vref為直流恒電位,對交流而言可看作“地”.所以運放的反相端是“虛地”.所以Rb就相當于被短路掉了.這樣傳輸函數就只和R1,R2,C1,C2有關.思想就這樣

回復

ridgewang

LV.8

2004-06-18 17:58

@88808zxh

不好意思,我這幾天有事情沒顧的整資料,現在可以了,我把它轉成word形式了,請多指教,也可發送到我的郵箱888081805@sina.com.謝謝!1087537610.doc

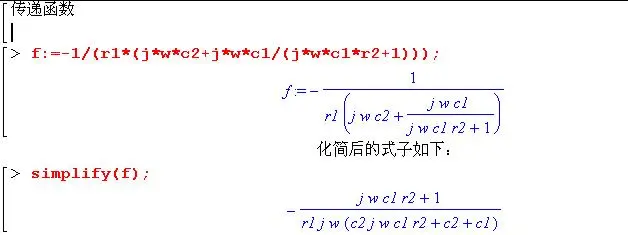

看結果,請斧正!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/18/1087552661.jpg');}" onmousewheel="return imgzoom(this);">

回復

ridgewang

LV.8

2004-06-20 19:16

@ridgewang

看結果,請斧正![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/18/1087552661.jpg');}"onmousewheel="returnimgzoom(this);">

呵呵,將第二式中的jw換成S即可得傳遞函數.我認為關于本電路的傳遞函數,CMG確實推導錯了.他在分母中漏掉了C2.我本人下來也用筆算過,結論相同.如果不是筆誤,那么他的結果的成立有一個前提條件,那就是C1>>C2.
