資料上找的,不知對不對:

平均磁路長:l=Pi*(D+d)/2
磁環截面積:S=h*(D-d)/2
相對磁導率:Ur=L*l/(N*N*S*Uo)
磁動勢:F=N*I
磁場強度:H=F/l
磁感應強度:B=Uo*Ur*H

用27mm的黃白環  繞23T  電流DC10A 會飽和不?
最后計得B=0.303T   計算是否正確?這看來不會飽和是嗎?

沒人回

你用CH1310疊加電流機測試一下知道

沒有呀.....

一個DC/DC PFC 電感計算作為例子說明:
Core Material High flux
Bmax 15000 Gauss(datasheet)

le 8.98 Cm(datasheet)
Pin 560 W
Iin rms 14 A
Vin min 40 V
Idc 14 A
N 40 T
H 78.3648947 Oersteds

Check the curve of B-H:(datasheet)
Bdc 6500 Gauss

PFC freq 100 Khz
Ton 6.52173913 u S
V bulk 115 V
Ae 0.678 cm2 (datasheet)
Bac 480.9542132 Gauss
Bmax 6980.954213 Gauss

工作模式是CCM的

你的磁芯的相對磁導率Ur是不是約為83?

應該是125

LI=B*AE*N

樓上的同行,你知道電感是怎么計算出來的,能不能把公式和經驗和小妹貼出來啊,十分感謝

如果用磁環的話可以這樣算:
磁環手冊上有磁環材料的磁場強度與初始磁導率變化率的曲線,在磁場強度為0時初始磁導率變化率為1,隨著磁場強度增大,初始磁導率變化率逐漸減小,飽和時減小到0,那么電感疊加直流偏置時,只要算出磁場強度,就知道此時的初始磁導率變化率,而此時的電感量就是無直流偏置時的電感量乘以此時的初始磁導率變化率.要知道什么時候飽和,就只要看初始磁導率變化率為0(其實是接近0)時的磁場強度,然后根據磁場強度就可以算出電流了.

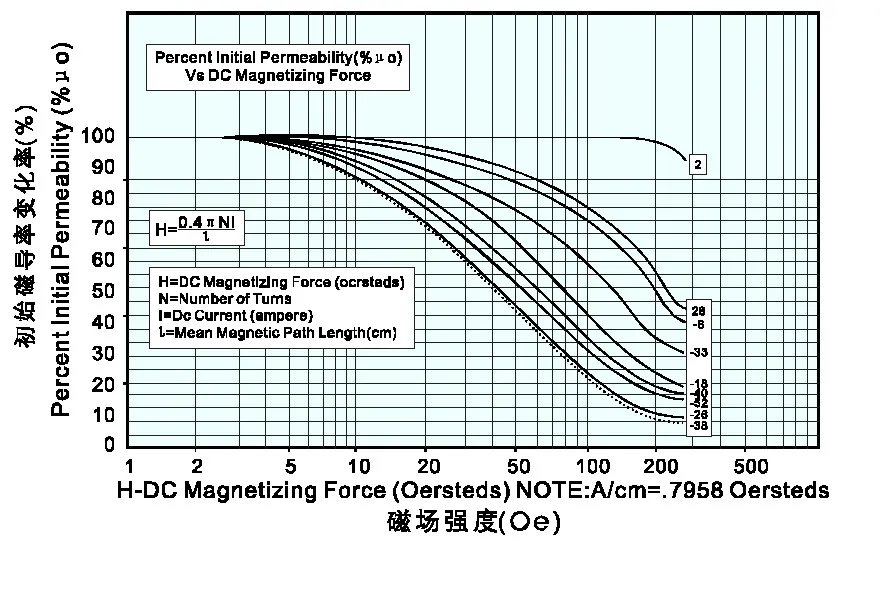

磁場強度與初始磁導率變化率的曲線見下圖,磁場強度與電流的公式在圖中有

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1131119138.jpg');}" onmousewheel="return imgzoom(this);">

H=(0.4*PI*N*I)/L

請賜教:
    1、N是什么含義?

    2、磁路長度l指回路長度?還是指磁棒長度?即:如磁棒長度為a,l=a,還是2a?

    3、I使用最大峰值電流,還是平均電流?

    謝謝!

關注中.....!

1、N是線圈匝數
2、l是等效磁路長度,磁環的話資料上有這個參數,磁棒我不知道如何計算等效磁路長度
3、如果要確認電感是否飽和時I就用最大峰值電流,如果是要設計直流疊加電感時就用平均電流

非常感謝大俠的回復

但對于在一般電子市場買的磁元件,都很難保證有數據
像磁芯\磁環,都不知是那個廠出來的.

不知大俠可否提供一點數據

http://www.chinadmegc.com
這是東磁的網站,首頁就有下載(各種磁環的資料就在“磁粉芯目錄”里)
也可以上這個國外網站http://www.micrometals.com世界有名的

magnetic
micrometal
Arnold
這三家公司的磁心比較好些

謝啦!

請問知道電感量,如何計算磁棒的圈數和磁感應強度?

在實際運行中變壓器的飽和與不飽和能看出來嗎?怎樣才能看出它飽和了呢?

據我所知Arnold 比較好一些

僅知道電感量是無法計算磁感就強度的,

至於圈數=SQRT(Lm/Al)就是將電感量除以電感系數后再開平方所得的值為圈數.

磁感就強度B=Lm*Ipeak/(Np*Ae),其中Lm電感量,Ipeak為通過線圈的峰值電流,Bs為所用磁芯的最大磁感應強度,Ae為磁芯的橫截面積.
所用單位為國際單位制,電感量為H,電流為A,磁感應強度為T(mén),Ae為平方米.從該公式可看出,磁感應強度是由電感量,電流,磁性材料的最大的不飽和磁感應強度及磁芯和截面積決定的.

看電流趨勢是否突然間有比較大的尖峰,也可以用讀出來的峰值電流計算出B來判斷.

ok

BMAX不是自己根據情況決定嗎?

匝數呀

關注中

是啊,一般自己選好磁芯的型號,這樣Ae就定了,根據自己的Lm,在確保最壞的情況下Bm小于Bs時,任意選取,根據上面的公式,就可計算出Np了.至於Lm的選取,是由你的輸出功率和變換器的工作頻率以及占空比等決定的.

用此公式算出來H的單位是什么呀GAUSS OR T

它們是一致的,也就是說:公式右邊的如果全部采用si(國際單位制),得出的結果就是a/m.
