誰有好用的四硅驅動電路,請上一個,不勝感激。

誰有好用的四硅驅動電路,請上一個,不勝感激。
全部回復(12)
正序查看
倒序查看
zlli
LV.5
2
2010-05-15 09:13

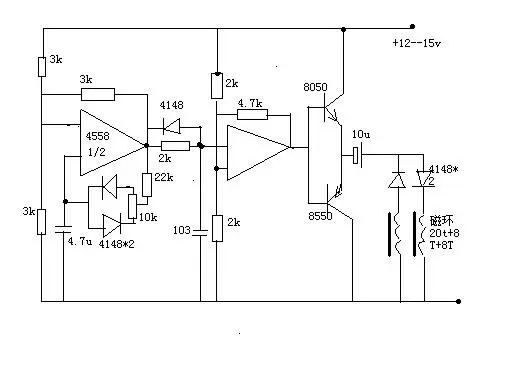

為什么一定要四硅??這個可以嗎


400w


不好意思重新更新了圖。

0
回復
yhliang2
LV.9
3
2010-05-15 10:16
@zlli
為什么一定要四硅??這個可以嗎[圖片]400w 不好意思重新更新了圖。
2帖好圖,頂
0
回復
ggmai
LV.5
4
2010-05-15 18:39

我有一個,現在沒畫好圖,我覺得用555的不穩定用示波器看特別是頻率低的時候,所以用多諧接了一個很穩定10HZ-60HZ可調,這樣的頻率對你的四硅機來說頻率輸出就得到20HZ-120HZ,不過做起來比較麻煩




0
回復
849690674
LV.4
5
2010-05-15 19:52
@ggmai
我有一個,現在沒畫好圖,我覺得用555的不穩定用示波器看特別是頻率低的時候,所以用多諧接了一個很穩定10HZ-60HZ可調,這樣的頻率對你的四硅機來說頻率輸出就得到20HZ-120HZ,不過做起來比較麻煩[圖片]

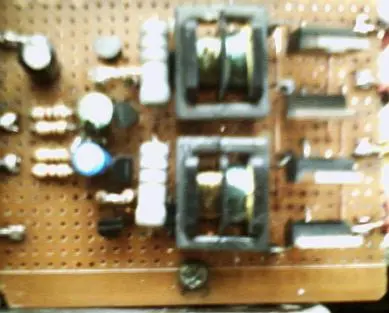

我現在用著一個,易直通,請ggmai指教,謝謝??!上個圖您看看。把22k電位器換成1k.大約20--100hz,沒測量看燈閃的情況。
0
回復
ggmai
LV.5
6
2010-05-15 19:58
@849690674
我現在用著一個,易直通,請ggmai指教,謝謝!!上個圖您看看。把22k電位器換成1k.大約20--100hz,沒測量看燈閃的情況。[圖片]
我用555的多種電路接法,同樣有時直通,現在才用這個很好用,就是做起來麻煩點
0
回復
ggmai
LV.5
7
2010-05-15 20:02
@849690674
我現在用著一個,易直通,請ggmai指教,謝謝??!上個圖您看看。把22k電位器換成1k.大約20--100hz,沒測量看燈閃的情況。[圖片]
你在12v供電加個電感和470uf電容試試
0
回復
849690674
LV.4
8
2010-05-15 20:09
@ggmai
你在12v供電加個電感和470uf電容試試

我是在變壓器上繞一副繞組,然后7812穩壓470u 104濾波供電的。謝謝您的指點,我試試看。用4047不直通,我們這里不好用,分析下又不好加條脈寬。

0
回復
2010-05-15 20:53
@849690674
我是在變壓器上繞一副繞組,然后7812穩壓470u104濾波供電的。謝謝您的指點,我試試看。用4047不直通,我們這里不好用,分析下又不好加條脈寬。
那位有帶保護的四硅圖上一個.多謝
0
回復
849690674
LV.4
10
2010-05-27 07:26
@ggmai
我有一個,現在沒畫好圖,我覺得用555的不穩定用示波器看特別是頻率低的時候,所以用多諧接了一個很穩定10HZ-60HZ可調,這樣的頻率對你的四硅機來說頻率輸出就得到20HZ-120HZ,不過做起來比較麻煩[圖片]

ggmai兄弟;工作太忙啦,沒時間。按你說的試?yán)?,帶燈沒多大問題,下水不太好。麻煩不怕,請上四硅驅動,我qq849690674.郵箱849690674@qq.com,謝過!


本來一些初學者技術不好,想到電源網學些技術,或得到大師們,同行們的指導,到電源網后發現他們發的圖全是錯誤的,實際制作都要失敗的很慘,來誤導初學者,特別是某些j商~~~~~~~.電源網這塊傳播知識傳播技術的沃土,沒了技術沒了和諧,當然不能一概論,我說的是某些?!                                       ?/p>

0
回復
ggmai
LV.5
11
2010-05-27 11:05
@849690674
ggmai兄弟;工作太忙啦,沒時間。按你說的試?yán)?,帶燈沒多大問題,下水不太好。麻煩不怕,請上四硅驅動,我qq849690674.郵箱849690674@qq.com,謝過!本來一些初學者技術不好,想到電源網學些技術,或得到大師們,同行們的指導,到電源網后發現他們發的圖全是錯誤的,實際制作都要失敗的很慘,來誤導初學者,特別是某些j商~~~~~~~.電源網這塊傳播知識傳播技術的沃土,沒了技術沒了和諧,當然不能一概論,我說的是某些?!                                       ?/span>

那電路頻率高你把R1改成22K

0
回復
mrshao
LV.5
12
2010-05-27 11:25
@ggmai
那電路頻率高你把R1改成22K
王老師的帖子里有,4047的很不錯
0
回復
Ez八度
LV.5
13
2010-05-27 21:48
斑竹有
