一個電源電路的疑問

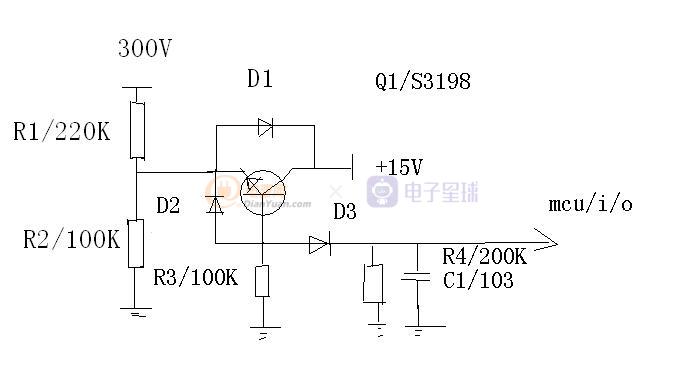

如圖所示:是一個電源電路的部分,我所不明白的是三極管S3198的用法,基極電壓太高,集電極電壓為15V,它怎么工作,有誰能幫我分析 一下!
全部回復(9)
正序查看
倒序查看
gaohq
LV.8
2
2010-06-11 11:23

確認圖沒錯嗎?

0
回復
xhd121
LV.1
3
2010-06-11 13:07
@gaohq
確認圖沒錯嗎?

確認沒錯!,請多指教!

0
回復
xhd121
LV.1
4
2010-06-11 13:18
@xhd121
確認沒錯!,請多指教!
R1與R2接在300V回路,分壓后,發射極電壓有92V,而集電極電壓只有15V,所以二極管D1是導通的?,那么三極管控制什么???
0
回復
2010-06-14 08:35
@gaohq
確認圖沒錯嗎?
這個圖應該要結合其它的相關電路才能看懂吧,
0
回復
xhd121
LV.1
6
2010-06-14 09:45
@tercelzhang
這個圖應該要結合其它的相關電路才能看懂吧,

謝謝你的回復!


此圖有三個外接口,一個是300V接口,接在電源入口,整流橋之后;


另一個是15V電源接口,接在PCB工作電源;再一個是單片機接口,去了單片機的一個I/O口。

0
回復
xhd121
LV.1
7
2010-06-18 09:41
@gaohq
確認圖沒錯嗎?

謝謝你的提醒!


經過再三核對,實際測試后發現有幾處問題:


1。三極管C3198E-B腳錯誤。


2。高壓為220V


3。低壓為20V。


但是:還有幾處疑問:


1。根據計算,高壓部分分壓應該是62V,為什么實際測試只有20V?


2。二極管D1,起什么作用?


3。三極管的射極回路,為什么要接100K的電阻?


4。輸出回路中,只有一個二極管,為什么不要限流電阻?


以上問題,誠等高手前輩給點建議提示!?。。。。。。。?!

0
回復
eroware
LV.5
8
2010-06-18 14:26
@xhd121
謝謝你的提醒!經過再三核對,實際測試后發現有幾處問題:1。三極管C3198E-B腳錯誤。2。高壓為220V3。低壓為20V。但是:還有幾處疑問:1。根據計算,高壓部分分壓應該是62V,為什么實際測試只有20V?2。二極管D1,起什么作用?3。三極管的射極回路,為什么要接100K的電阻?4。輸出回路中,只有一個二極管,為什么不要限流電阻?以上問題,誠等高手前輩給點建議提示?。。。。。。。。?![圖片] [圖片]

不就是個開關電路么  有了220V直流    就給單片機供電~~  沒啥稀奇的吧~~   100k的也許是假負載

0
回復
xhd121
LV.1
9
2010-06-24 15:49
@eroware
不就是個開關電路么 有了220V直流   就給單片機供電~~ 沒啥稀奇的吧~~  100k的也許是假負載

希奇就在這里!


1。220V回路,根據分壓,100/(220 100)*220V=68。75V。但實際測量只有20V。?


2。BC之間有正向二極管,而B(niǎo)極電壓大于C極,二極管D1起什么作用?


3。一般這種電源供應控制,應該使用PNP型三極管才合適。

0
回復
eroware
LV.5
10
2010-06-24 20:51
@xhd121
希奇就在這里!1。220V回路,根據分壓,100/(220100)*220V=68。75V。但實際測量只有20V。?2。BC之間有正向二極管,而B(niǎo)極電壓大于C極,二極管D1起什么作用?3。一般這種電源供應控制,應該使用PNP型三極管才合適。

你想想就知道了  BC結反向電壓不能加太高了    所以弄個D1  給 基極鉗位的作用 限制不超過  集電極電壓過高而已  起到保護作用





所以我說這個電路不稀奇  要是我也會這么設計的!
