34063的BUCK電路的擴流可以用P溝道MOSFET嗎?
我想用MC34063做一12V變5V/4A的電源,過去用LM2576做過,這次想提高一下效率,降低一下成本,所以用34063加擴流.但所有34063的使用說明都是用PNP三極管來擴流,這樣驅動電阻上的功率就很大.不知各位有沒有用MOSFET擴流的經驗,請給小弟指條道.或哪位元器件經銷商有類似的簡單的產品也請推薦一下.謝謝.
全部回復(9)
正序查看
倒序查看

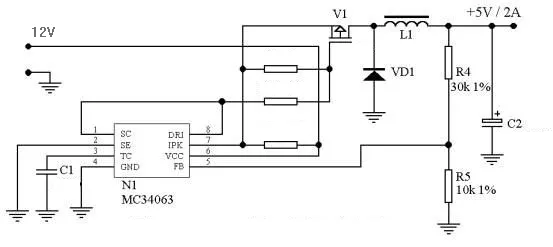

我發一張圖,希望有用.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/18/1088243432.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/18/1088243432.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@xm-power
我發一張圖,希望有用.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/18/1088243432.jpg');}"onmousewheel="returnimgzoom(this);">
如果我在5腳上加一占空比(5%--100%)可變的信號,是否能得到0--10V的輸出?盼告!謝!
0
回復
@xm-power
我發一張圖,希望有用.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/18/1088243432.jpg');}"onmousewheel="returnimgzoom(this);">

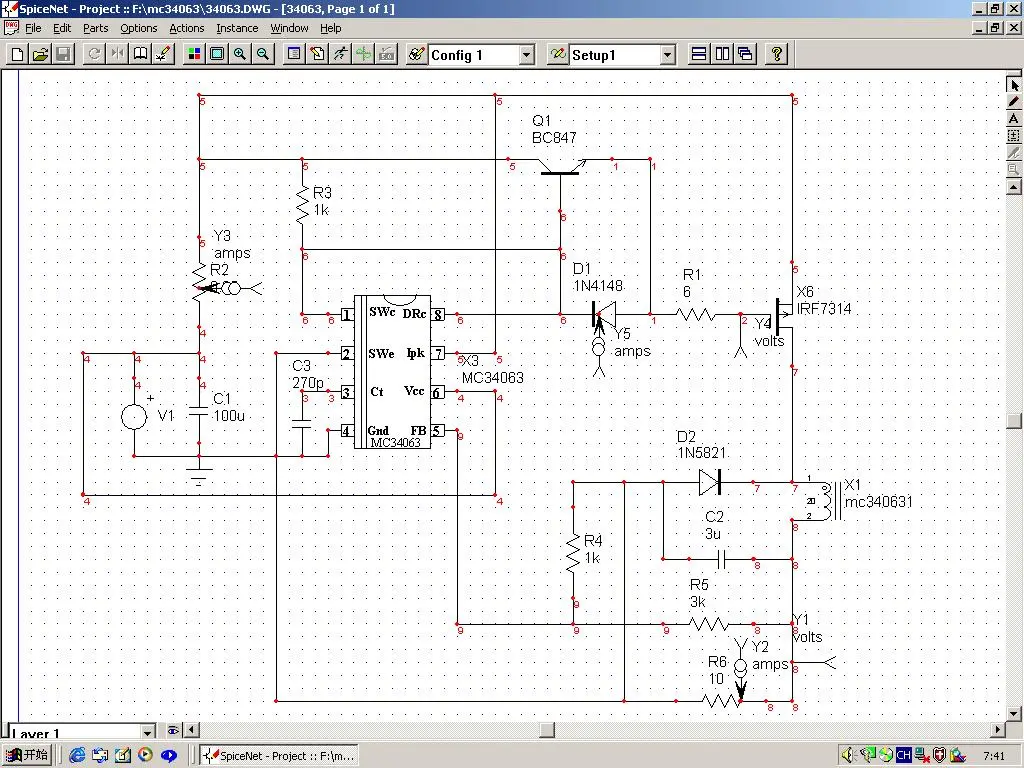

這個電路不行,P-MOSFET的驅動電壓有問題,因?yàn)镚S端的電容沒法放電,需加改進.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144316776.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144316776.jpg');}" onmousewheel="return imgzoom(this);"> 0
