電路結構是這樣的，3525推挽升壓，后面全橋逆變。

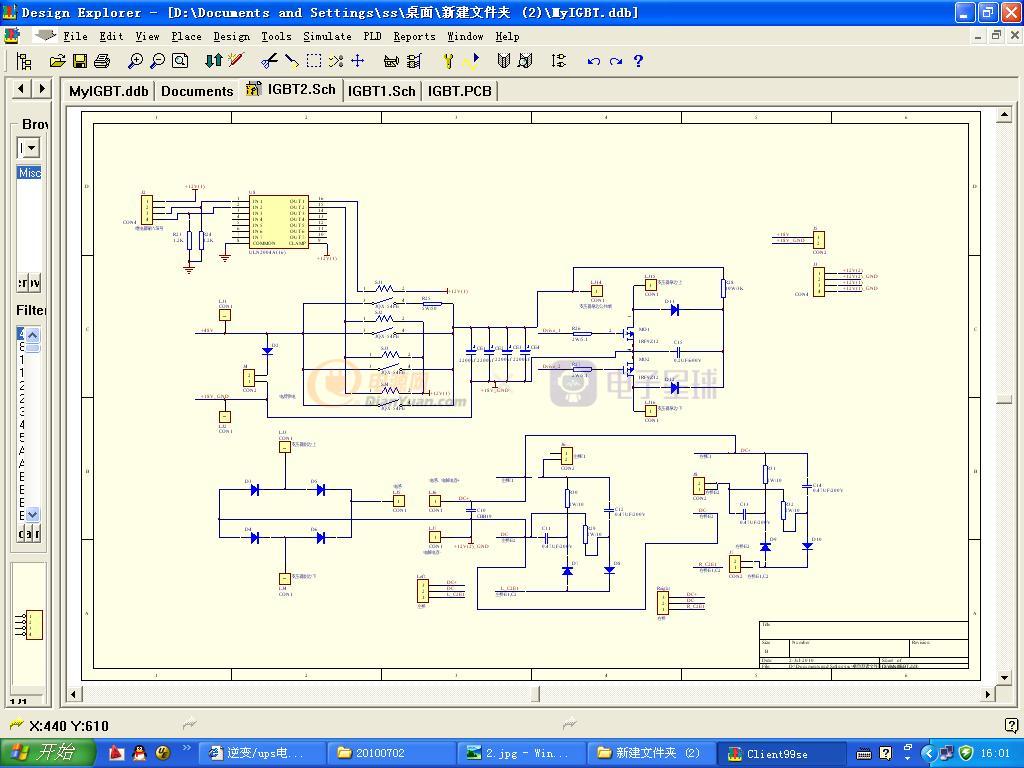

電路參數如下，

電路的前級吸收RC吸收，在兩個IGBT的ce間分別加20歐姆金屬膜電阻加332安規電容。

觀察波形，發現一頭一尾毛刺很高。

接著在它的基礎上，電路的后級在每個整流二極管上加RC鉗位，都并聯的20歐姆金屬膜電阻加332安規電容，發現波形開通時有向下的小缺口，其他變化倒是不大。

當時低壓直流輸入電壓是3.8v，升壓輸出是25v

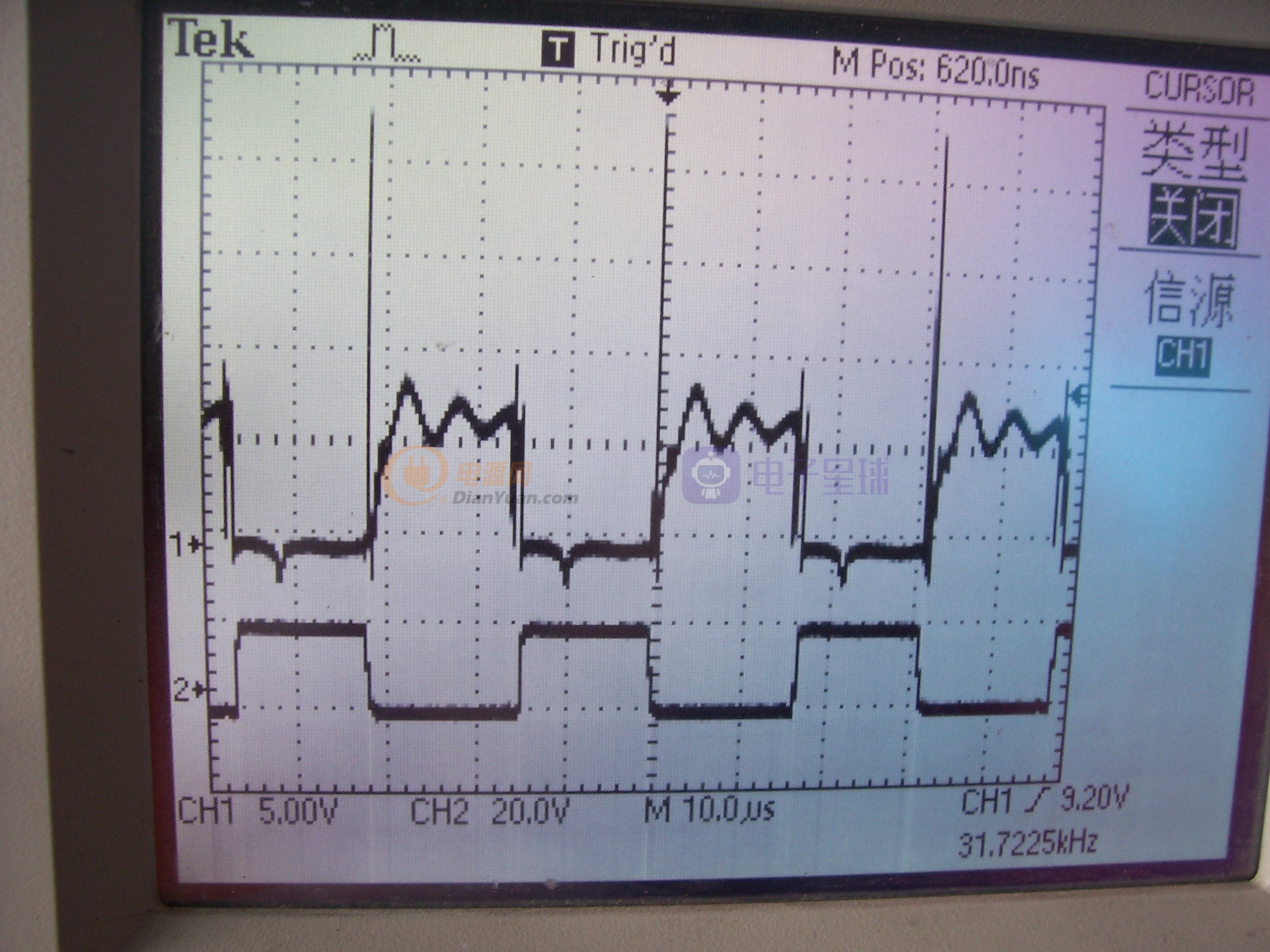

一圖1通道是ce波形，2通道是對應的驅動波形

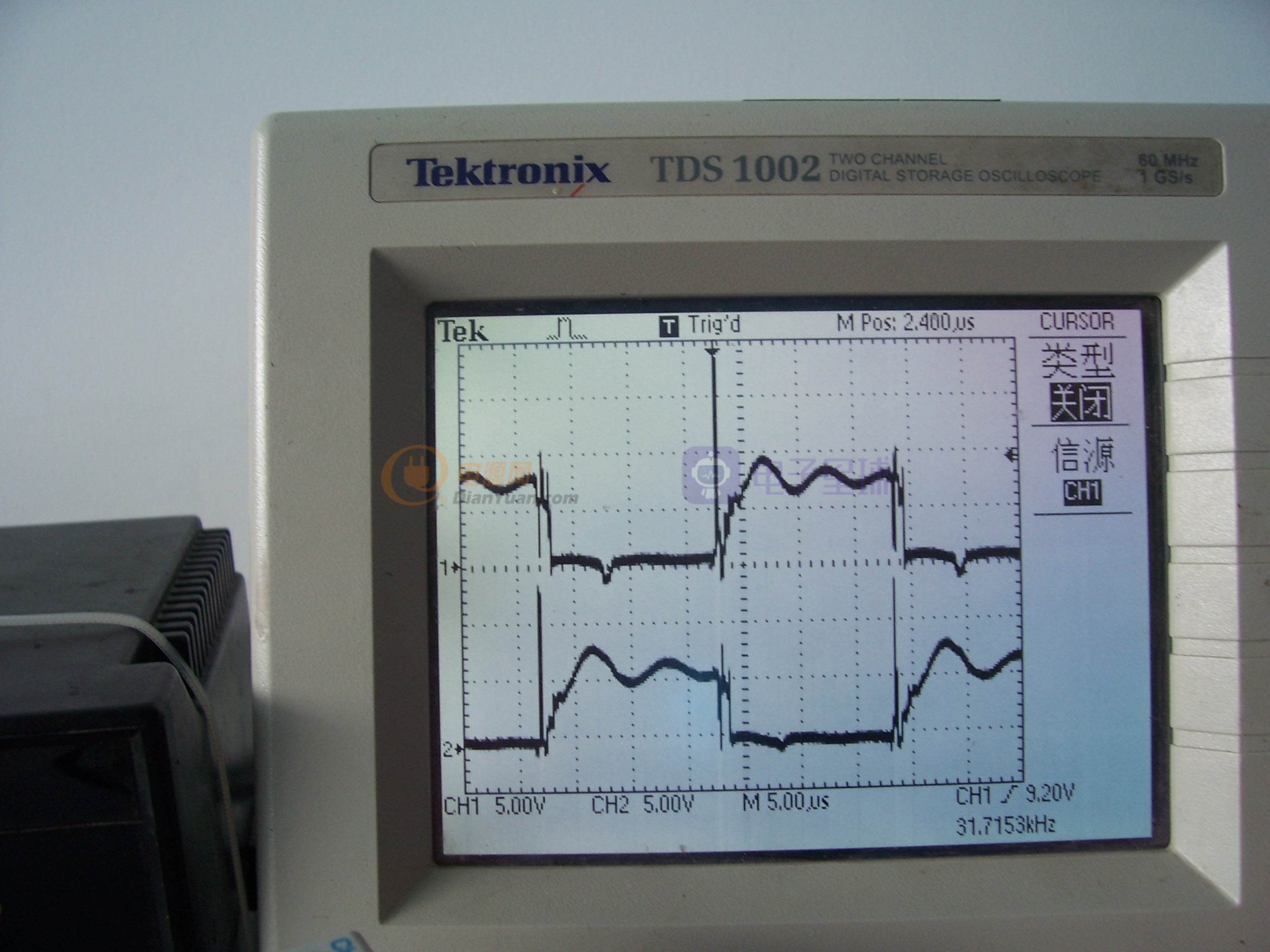

二圖是兩管對應的波形。

有以下問題想請教高手：

1.為啥本管關閉時有這么大毛刺呀？和前級、后級的吸收鉗位有關系嗎？這個吸收鉗位值如何來選取比較合適呢？

2.再后級吸收每個二極管上加rc后出現向下的小缺口，這個什么原因呢？

謝謝高手。
