【原創】數位KPM感應程控講座-6 –KPM IGBT驅動工作原理

串聯諧振半橋帶IGBT驅動工作原理

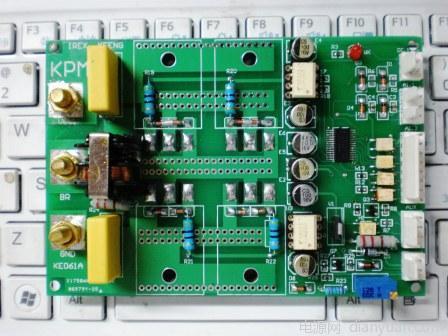

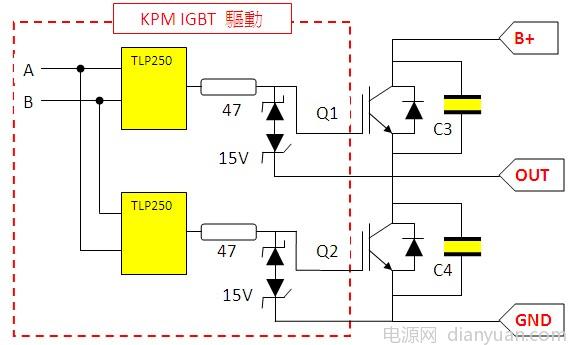

如圖我們採用TLP250當IGBT驅動,電路簡潔有效.其中47毆母做IGBT G 阻尼作用,15V穩壓管當作IGBT G 限壓保護.

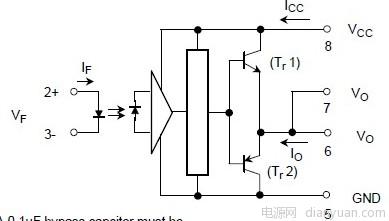

一.TLP250基本資料

1. 驅動電流 1.5A

2. 工作電壓 10V-35V

3. 光耦隔離耐壓 2500V

4. 轉換速度 1.5us

二. MCU與TLP250巧妙組何應用工作原理

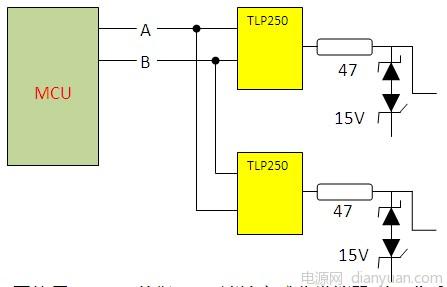

如圖使用TLP250其與MCU連結方式非常簡單,其工作分析如下:

1. MCU直接IO對應輸出,如此可以形成對鎖狀態,保證IGBT上下臂橋部會同時工作.

2.上橋動作 A=1 B=0

3.下橋動作 A=0 B=1

4.上下僑關斷 A=1 B=1 或 A=0 B=0

5. MCU開機時,IO Port 一般都會HZ高阻抗?fàn)顟B(tài)或是”1”狀態,此時對電路來說既 A=1 B=1 IGBT是不工作的,因此可以解決MCU開機有可能導致瞬間上下IGBT工作炸機危險.

6.TLP25裡的LED其工作障壓為1.5V左右;也就是要讓TLP250動做必須AB二端電壓?大於1.5V.

7.在IGBT從A=1 B=0轉態到A=0 B=1勢必會有一時間讓二顆TLP250 LED均會?工作在1.5V內,此時二顆TLP250輸出將關閉,關閉電壓在1.5V-3.5V間,也這佔了IGBT轉態40%時間(MCU使用5V電壓),因此可以IGBT轉態便得非常安全的;因此程式中可以不寫死區 間隔,讓MCU多爭取5us-10us工作時間.

8.TLP250輸出為1.5A對許多IGBT均以足夠;又因是沒變壓器感應機,其因?yàn)樨?fù)載關析,Q越低表示負載越被融合於感應機諧振網路內,對Q要低些最簡單方法就是讓IGBT不要工作再爬升率陡的狀況,因此直接使用TLP250帶47歐姆將是很理想的.
