求助！我的逆變器輸出LC濾波電路電容炸了！

我的逆變器加直流電壓24V，輸出正弦波后級LC參數為L=680uH環狀電感，C=100uF/50V電解電容。但是上電過了約幾分鐘電解電容上端十字開始斷裂，然后發生爆炸。這個是什么原因呢？我覺得是溫度過高引起的。是不是這里不能用電解電容呢？請各位指教。
全部回復(13)
正序查看
倒序查看
2010-07-24 08:10
正弦波后級LC參數為L=680uH環狀電感，C=100uF/50V電解??????
0
回復
2010-07-24 10:33
@zwm476946574
正弦波后級LC參數為L=680uH環狀電感，C=100uF/50V電解??????

是這樣的。參數算的就是這樣。負載都接的比較小。大約只有幾歐姆。所以電流是比較大的。原來是用工字電感，但是耐流不夠才換成了環形電感。我是新手，這個哪里有問題?。?/p>

0
回復
2010-07-24 13:13
@dawnofsorrow
是這樣的。參數算的就是這樣。負載都接的比較小。大約只有幾歐姆。所以電流是比較大的。原來是用工字電感，但是耐流不夠才換成了環形電感。我是新手，這個哪里有問題啊？

暈極了，朋友，后級正弦波輸出是交流的，你怎么能用電解電容呢，你換成一個4.7-6.8UF耐壓630V的CBB就OK了。



0
回復
2010-07-24 13:29
@蕭山老壽
暈極了，朋友，后級正弦波輸出是交流的，你怎么能用電解電容呢，你換成一個4.7-6.8UF耐壓630V的CBB就OK了。
謝謝了。我當初是想過用CBB電容的，但是感覺容值不夠大。這個至少要幾十微法的，所以沒辦法只好用電解的了。
0
回復
youthb
LV.2
6
2010-07-24 14:14
@蕭山老壽
暈極了，朋友，后級正弦波輸出是交流的，你怎么能用電解電容呢，你換成一個4.7-6.8UF耐壓630V的CBB就OK了。

電路的電流大約得好幾A 開關器件的頻率幾千赫茲 ?紋波電壓電流很大吧 CBB電容行不行？


0
回復
denghq51
LV.4
7
2010-07-24 15:26
@youthb
電路的電流大約得好幾A開關器件的頻率幾千赫茲?紋波電壓電流很大吧CBB電容行不行？
LC濾波電容幾乎都是使用CBB61電容呀
0
回復
2010-07-24 17:32
@蕭山老壽
暈極了，朋友，后級正弦波輸出是交流的，你怎么能用電解電容呢，你換成一個4.7-6.8UF耐壓630V的CBB就OK了。

謝謝大家了。

另：由于手里暫時還沒有CBB電容，下午用這些參數又做了次實驗：L=2.2mH工字電感，C=10uF/50V電解電容。發現運行5-10分鐘后電感變燙，但是電容溫度變化不明顯，而且輸出波形也正常。這時這怎么回事呢？不是說LC濾波電路一定要使用CBB電容這種無極性電容才行嗎？望各位指教。

0
回復
2010-07-24 19:43
@dawnofsorrow
謝謝大家了。另：由于手里暫時還沒有CBB電容，下午用這些參數又做了次實驗：L=2.2mH工字電感，C=10uF/50V電解電容。發現運行5-10分鐘后電感變燙，但是電容溫度變化不明顯，而且輸出波形也正常。這時這怎么回事呢？不是說LC濾波電路一定要使用CBB電容這種無極性電容才行嗎？望各位指教。
一般來說,有極性的電解電容是不能承受反向電壓的,因此交流輸出的濾波電容就不能用有極性的電解電容.
0
回復
denghq51
LV.4
10
2010-07-25 10:13
@dawnofsorrow
謝謝大家了。另：由于手里暫時還沒有CBB電容，下午用這些參數又做了次實驗：L=2.2mH工字電感，C=10uF/50V電解電容。發現運行5-10分鐘后電感變燙，但是電容溫度變化不明顯，而且輸出波形也正常。這時這怎么回事呢？不是說LC濾波電路一定要使用CBB電容這種無極性電容才行嗎？望各位指教。
暈了，老壽大師不是說了叫你別用電解電容，怎么你還在試電解電容呀？你在哪？我送你一個CBB61電容
0
回復
2010-07-25 14:25
@denghq51
暈了，老壽大師不是說了叫你別用電解電容，怎么你還在試電解電容呀？你在哪？我送你一個CBB61電容
呵呵！謝謝你的熱心幫助。這不是昨天貨還沒有到，所以無聊的時候又實驗了一下。原理上我是知道的，就是實際做出來很奇怪的可以運行。所以自己覺得無法理解而已。即使可以運行，以后也不會用電解電容的。
0
回復
techcap
LV.2
12
2010-07-26 17:44
@dawnofsorrow
呵呵！謝謝你的熱心幫助。這不是昨天貨還沒有到，所以無聊的時候又實驗了一下。原理上我是知道的，就是實際做出來很奇怪的可以運行。所以自己覺得無法理解而已。即使可以運行，以后也不會用電解電容的。

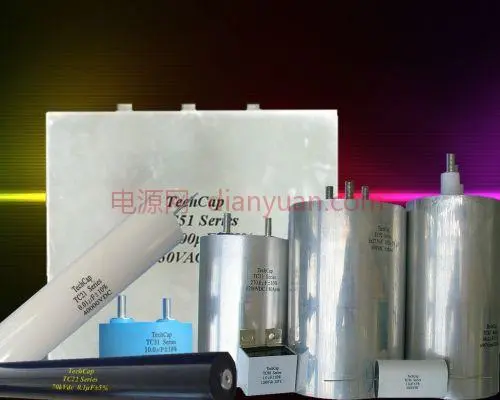

樓主不防到www.tccaps.com看看電容哦！尤其是里邊的TC36 TC37 TC38系列交流濾波電容。這不算廣告，只是給朋友你推介下，希望對你有幫助?？梢园l(fā)郵件到：wisewu@tccaps.com 聯系我。
0
回復
stmjzl
LV.4
13
2011-08-13 13:13
@dawnofsorrow
謝謝了。我當初是想過用CBB電容的，但是感覺容值不夠大。這個至少要幾十微法的，所以沒辦法只好用電解的了。
可以用兩個點解電容負負串聯變成無極性電容
0
回復
bumper_163
LV.7
14
2011-08-13 14:57
@dawnofsorrow
呵呵！謝謝你的熱心幫助。這不是昨天貨還沒有到，所以無聊的時候又實驗了一下。原理上我是知道的，就是實際做出來很奇怪的可以運行。所以自己覺得無法理解而已。即使可以運行，以后也不會用電解電容的。
,電解電容，爆掉遲早而已
