普通開關電源充電器要加上短路指示,各位,給點意見.
美國佬客戶要求,無辦法.
原來的電路結構:
IC:3843A
一個開關變壓器,兩路輸出,(一路12V給風扇,一路29V充電),4A限流.
問題:29V短路要有LED顯示————————————————————
????
我的天,電源都沒了,拿什么顯示啊.
-
-
各位給點意見,有無相累似的東西,要簡便的東西——-----哈哈,成本第一嘛!!.
普通開關電源充電器要加上短路指示,各位,給點意見
全部回復(26)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1136774074.jpg');}" onmousewheel="return imgzoom(this);">

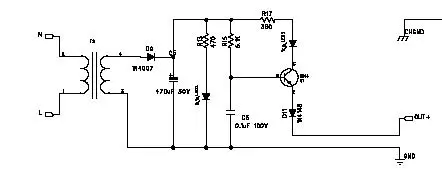

我增加的電路, 變壓器次為9V , 后面接的是輸出.
大家說, 行不
0
回復
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1136778495.jpg');}" onmousewheel="return imgzoom(this);">

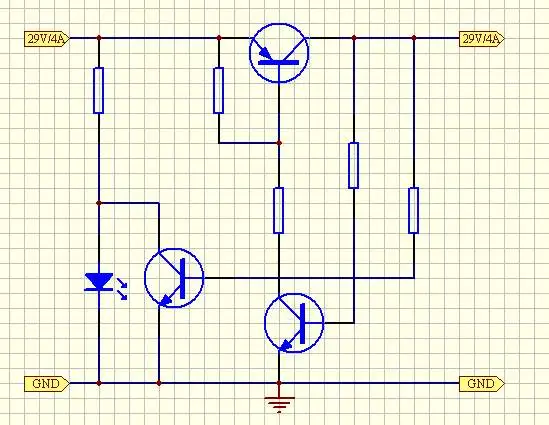

充電輸出加上短路保護電路,考慮到開關管的導通壓降,可適當調高充電輸出電壓.
0
回復
@劉劉牛牛
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/37/1136778495.jpg');}"onmousewheel="returnimgzoom(this);">充電輸出加上短路保護電路,考慮到開關管的導通壓降,可適當調高充電輸出電壓.
短路時,充電輸出將自動關閉,但是電源的各路輸出電壓正常以提供指示電源.
0
回復
@劉劉牛牛
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/37/1136778495.jpg');}"onmousewheel="returnimgzoom(this);">充電輸出加上短路保護電路,考慮到開關管的導通壓降,可適當調高充電輸出電壓.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1136783404.jpg');}" onmousewheel="return imgzoom(this);">

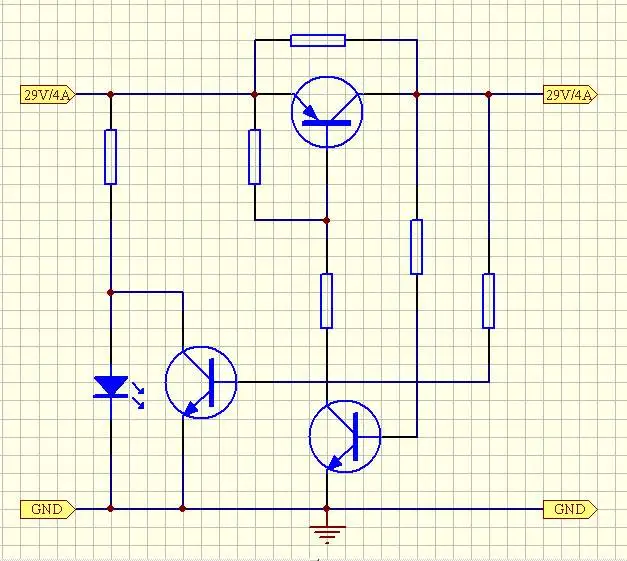

更正一下,需要在開關管兩端并聯一只電阻,以提供初始導通電流.
0
回復
@劉劉牛牛
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/37/1136783404.jpg');}"onmousewheel="returnimgzoom(this);">更正一下,需要在開關管兩端并聯一只電阻,以提供初始導通電流.
是個好設想, 不過本身開關電源就有短路保護, 我現在的目的是要加上短路指示.(LED指示). 不是短路保護
還有無更好的方法
還有無更好的方法
0
回復
@eng05
是個好設想,不過本身開關電源就有短路保護,我現在的目的是要加上短路指示.(LED指示).不是短路保護還有無更好的方法

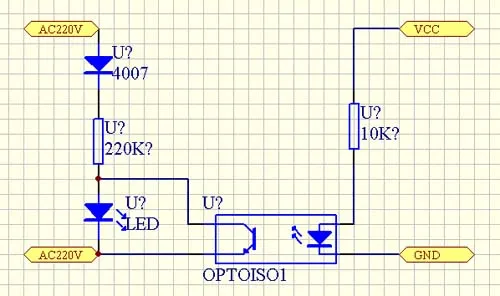

不妨一試:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1136787289.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/37/1136787289.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@u-571
不妨一試:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/37/1136787289.jpg');}"onmousewheel="returnimgzoom(this);">
兄弟,你這個很好, 你怎么想到的, thanks , I 'll try it.
0
回復
@u-571
不妨一試:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/37/1136787289.jpg');}"onmousewheel="returnimgzoom(this);">
這個電路我也有想到,只是覺得從高壓市電取電的話,要保證LED的亮度,分壓電阻的功耗估計就不小.
不過這電路對充電輸出電路改動極小,成本上也有不小的優勢.
不過這電路對充電輸出電路改動極小,成本上也有不小的優勢.
