基于SG3525的推挽式蓄電池充電器 管子發熱問題

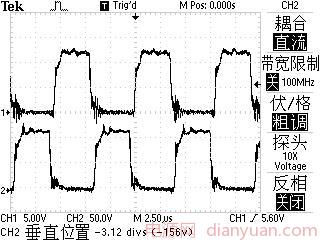

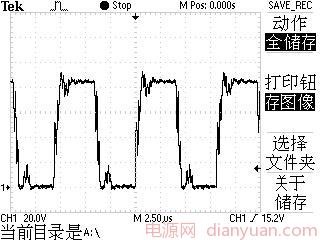

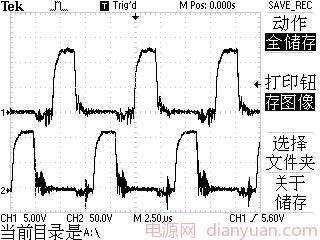

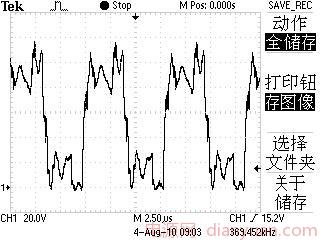

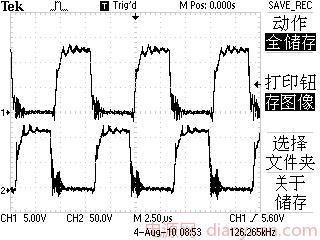

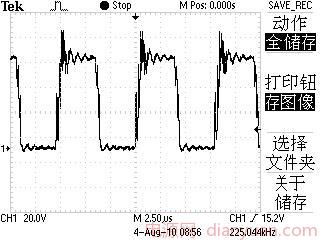

用3525設計的三段式充電器 最近搞了個充電器，輸入36~72VDC，輸出VOmax=29V，功率600W，采用三段式充電方式，變壓器采用EE55的磁芯，初級繞組NP=5T+5T,次級繞組NS=4T+4T，空載時開關管柵極驅動波形和漏源級電壓波形均不錯，但給24V蓄電池充電時，電流上到4A左右，管子剛有溫度，當電流上到7A左右時，工作一段時間管子就很燙，測試的波形如下：請高手幫忙分析！

新建









全部回復(8)
正序查看
倒序查看
2010-08-03 21:17
新建
0
回復
hypower
LV.7
3
2010-08-04 14:44
@yanxiaojin1018
[圖片]新建
估計驅動不足 或布線  變壓器繞法問題  沒看見輸出電感
0
回復
2010-08-05 08:56
@hypower
估計驅動不足或布線 變壓器繞法問題 沒看見輸出電感

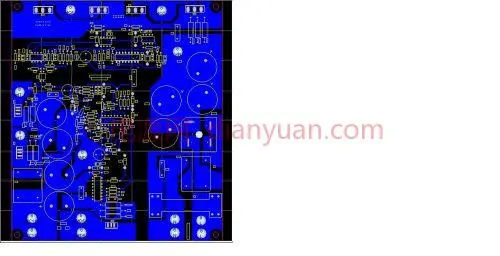

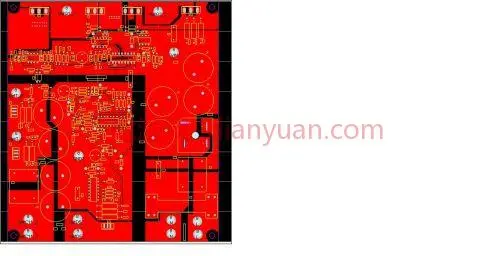

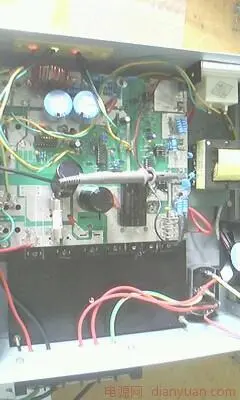

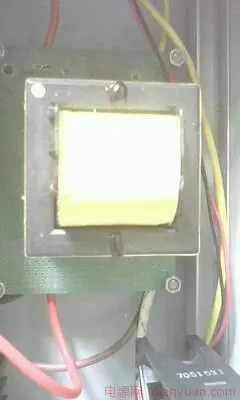

Q2 Q2 我估計原因也是這幾點，驅動我是用SG3525直接驅動的，3525供電電壓12V，下面的圖是PCB布線圖





0
回復
2010-08-05 09:06
@hypower
估計驅動不足或布線 變壓器繞法問題 沒看見輸出電感

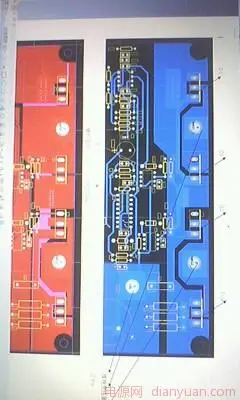

PCB布線圖



0
回復
2010-08-05 17:13
@yanxiaojin1018
[圖片] [圖片] PCB布線圖[圖片]
可惜我不懂。多學習
0
回復
fjx881016
LV.1
7
2010-08-06 11:03
我也不知道什么原因哦。我是菜鳥啊。。我最近也在搞這個電路，跟你的查不多。但是我還沒結負載，輸入只給30V，管子就發燙的厲害，不知道是什么原因啊。還請各位大蝦順便解答下。。
0
回復
jmyueng
LV.1
8
2010-08-07 07:51

你量的是功率管Gate電壓吧？看起來變形很大。好像是Source極的電位變化疊加的樣子。注意單點接地。

另外，400W的輸出，如果效率不高，管子有40W的能耗是可能的。（10%），但是通常應該在10W以內。看看散熱夠不夠？

0
回復
2010-08-09 20:42
@jmyueng
你量的是功率管Gate電壓吧？看起來變形很大。好像是Source極的電位變化疊加的樣子。注意單點接地。另外，400W的輸出，如果效率不高，管子有40W的能耗是可能的。（10%），但是通常應該在10W以內。看看散熱夠不夠？

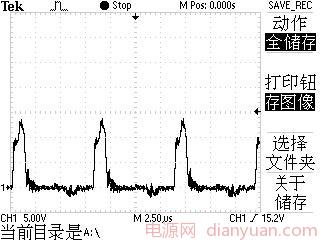

謝謝 指點！散熱應該不成問題，散熱片夠大，并且開機就是風冷。不過你說的Source極電位變化疊加到是好像是這么回事，怎么解決呢？是單點接地？我測的有柵極波形，也有Vds波形，幅值為5V/格的是柵極波形，幅值為20V/格的是漏極波形。
