經過實際操作發現IR1150玩起來很爽，對LAYEROUT要求甚高，電路調試到比較簡單，只要layerout水平高，搞定它是很簡單的事。
沒用Rsense，因為雖然IR1150只需要檢測電感開通電流，而不需要DIODE電流，常規電路Rsense是要流過全部平均電流，功耗大。所以用了自制的電流傳感器，可以避免幾瓦特的損耗。
IR1150重點是Isense信號的走向，處理不好在電壓過0區域電流會畸變，造成THD惡化。

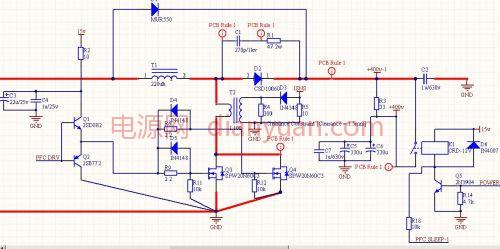

功率板圖
控制板就不必貼了，和官方電路差不多，只是Isense部分根據電流傳感器做了修正。
防浪涌繼電器，IR1150 SLeep是通過DSP控制。開機通過DSP AD轉換檢測市電，在正常范圍內，然后打開繼電器，同時IR1150開始工作。
MOS推動沒用集成IC，用普通三極管做了個圖騰，抗干擾能力很強，因為三極管是電流型器件，一些雜波能量小，根本不足以使得圖騰誤開通，切價格巨便宜。如果使用集成IC推動的話，則需要非常小心，因為集成IC輸入端阻抗非常大，可以看著是電壓驅動類型，小小的雜波有可能使得其誤開通，對Layerout要求甚高。
PFC工作頻率是125KHZ，電感用77439-A7雙環并繞35T，靜態電感量330UH，88V低壓滿載由于鐵硅鋁特性，AL值會下降到大約70%，電感量接近設計的220UH。
不錯，頂啊。你的兩個C3管子并聯有遇到什么問題嗎？還有給大家講講你的電流互感器的設計啊。
我也在弄IR1150，虛心向您請教。我關心的是IR1150中的transconductance amplifier，它的傳函gm(1+sRgmCz)/s(Cz+Cp+s RmCzCp)，這個傳函在進行補償?shù)臅r候有用。我現在的問題是，它的輸出，也就是pin5，輸出電壓應該是多少？在datasheet中第4頁，有Effective Vcomp voltage，標注為6.05V，這個電壓是什么意思？還有個參數 Vcomp voltage (fault)，標注為1.2V，這個是什么電壓？換句話說，如果pin6 電壓為7V，也就是放大器的負端參考電壓，那么pin5的電壓是多少？難道是6.05V？如果 pin6電壓為8V，那么pin5的電壓是否是6.05+gm*(8-7)=6.05+40*10-6(V)？非常感謝您的關注。
PIN5是誤差信號，此腳最大值是6.05V，內部受限的（官方資料沒說得太明白）。PIN6最大電壓7.42V，否則OVP保護。
Vcomp voltage (fault)，是啟動時候或保護時候，PIN6的電壓。是最大值6.05V的20%。
謝謝。由于以前沒有過transconductance amplifier，所以有很多問題沒明白。
在常規差放中，如果反相端電壓和同相端參考電壓相等，那么無論補償網絡是什么形式，輸出都等于參考電壓。而在這個放大器中，如果反相端等于參考電壓7V，那么PIN5輸出幾V呢？如果反相端在7V附近變化，比如6.8-7.2V，那么PIN5輸出多少呢？也應該在某個值附近變化吧。這個值是多少？放大倍數又是多少？你有沒有測到的圖，發上來大家一起學習。
我暈?zāi)模?/p>
剛才寫了幾百字的回復，竟然按回復后顯示回帖成功，但現實是沒貼出來？
看來論壇程序有問題哦。好累，不想再寫了。
來點簡單的回復吧。跨導誤差放大器重要的是頻率增益曲線，單純的說什么電壓對應什么輸出電壓是沒意義的。而是輸入什么電壓在什么時間變化到什么電壓，此刻對應的輸出變化電壓是多少。比如在10US內從6.8變化到7v，其實輸出電壓是幾乎沒反應的，因為此頻率下放大器增益非常小。
另外差放兩端電壓相等時候，輸出是0。
Output high voltage VOH 5.71 6.15 6.8 V這個是PIN5輸出最大電壓，也就是內部受限電壓。本人實際用數字示波器抓了各種情況下的波形，最大輸出的確是6.05V,也可能是6.15V，畢竟數字示波器都是8位采樣，再加上干擾，有一些誤差，呵呵。
估計IR把參數放得寬，實際是比較精準的。
非常感謝。還有幾個問題沒明白。
1 我再次看了DATASHEET，原來TA的反相端接的是VFB，同相端才是7V參考電壓。我看了TI的OPA861的DATASHEET，里面提到TA可以看成一個線性度很好的三極管，這樣輸出就是C極，而如果采用共E極接法的話，那么靜止?fàn)顟B(tài)時，C極電壓等于E極電壓。
如果按照您所說，TA兩個輸入相等的話，輸出為0，那么這個電壓經過積分器后其實是比較器的一個輸入，比較器的另一個輸入是檢測的電流值和此輸出相減產生的值，由于在一個開關周期內，VFB幾乎恒定，那么TA輸出就是0了，怎么會積分并和電流值相互比較呢？
2 我覺得IR1150的DATASHEET沒有UC3854好，后者的說明很詳細，而前者有很多都忽略了?？驁D里面還有一處沒有標出來，就是電流值從PIN3進去后，經過積分器，這個時候要乘一個積分時間常數，就是頻率。這一點框圖中沒有體現。我這種理解對否？
3 有篇文章是研究IR1150穩定性的PAPER，我本來想傳上來，怎奈太大了，無法上傳。從他文章的圖片看，他的電路是在面包板上搭建，而不是PCB，IR1150最關鍵的LAYOUT是否是IC供電耦合電容？
它里面有個公式就是TA傳函
gm(1+sRgmCz)/s(Cz+Cp+s RmCzCp)，而后面又提到了這個公式里面的增益，以及兩個時間常數t1 和t2，但是沒有標示兩個時間常數和CZ CP的關系，他說增益是704，兩個時間常數分別是0.48 msec 6.9usec，我覺得增益應該是gm，也就是40*10-6，時間常數應該是Cz+Cp 和 RmCzCp，我怎么也沒法理解704從哪里來，您覺得這兩個時間常數和CZ CP什么關系？
