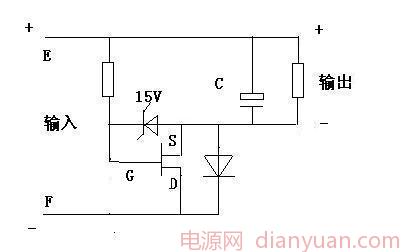

上圖是一個防反接電路，當電容C的容量比較大時，EF加上電壓瞬間，電流會通過Mos管的反向二極管給電容充電，我想問下，會不會
因?yàn)殡娏鬟^(guò)大把mos管燒掉？請個位大俠指點一二。
關于反接保護的一個思考
全部回復(7)
正序查看
倒序查看
@jacob0110
對不起，我看錯了正接時，MOSFET會導通，所以那個二極管不會燒壞。反接時，都不通。
當上電的瞬間（比如加30v），電容C上的電壓為0，以F為絕對地分析，那么Mos管的S極電壓為30v，那么Mos不導通，這時電流主要流過反向二極管（擔心此時會沖掉反向二極管），只有當經過時間T后Mos管的S極點位下降到剛好Mos導通的電位時，電流才會流過Mos管而不流過反向二極管（中間態暫且不考慮）。
0
回復
@永不止步
當上電的瞬間（比如加30v），電容C上的電壓為0，以F為絕對地分析，那么Mos管的S極電壓為30v，那么Mos不導通，這時電流主要流過反向二極管（擔心此時會沖掉反向二極管），只有當經過時間T后Mos管的S極點位下降到剛好Mos導通的電位時，電流才會流過Mos管而不流過反向二極管（中間態暫且不考慮）。
這時的電流也不會大吧？
0
回復
