建議你不要用直流電容,要用交流電容,而且要有多國認證的電容.
電容器的容量決定了電源的漏電流.
頂

222M/400AC和102M/400AC Y電容,電容器的容量和電源的漏電流的關系是怎樣的,

to:zvszcs
y電容分dc 和ac 嗎?請教!怎樣區分!!

根據電源的頻率和次頻率下電容的容抗就能計算出漏電流

當然,AC電容上有ACXXXV的標志.
頂以頂

能否具體談?wù)動迷诖藘烧叩膮^(qū)別?
先謝了!

Y電容,容量的大小對電源有怎樣的影響.

不能告訴你們太多,這是多年的經驗.
你們多看看書,多實習.

y電容容量太大是最好,在過安規時也好過,但y電容容量太大會發生事故.

這可不是網博電源里面的風格哦?

我暈?zāi)闩?哥哥

還真沒見過這樣的電容?。袥](méi)有這種電容的照片,傳上來讓大家看看．先謝了!

y電容有兩種,Y1和Y2,現在大家用的比較多的是Y1電容(AC400V),而Y2電容的耐壓會低,好象是AC250V,記不清楚了.如果用Y2電容,一個Y1電容的位置就須要2個Y2電容串聯(耐壓?jiǎn)栴}).而容量則和大小則和安規有關,相對來講,用容量大一點的Y電容,傳導和輻射的測試可能容易過一些,但成本則要上升,別外,電容容量大,則漏電流會增大,注意不要打不過耐壓?jiǎn)?

具體應用:
y1和Y2的耐壓是相同的都是AC250或400V
只是應用上有不同
比如Y1是可以直接跨導在初級和次級之間的
而Y2則要二個串聯起來
對于EN60950則只要求一個Y1則可
對于EN60335則要求二個Y2串聯
EN60065和61558則可以是一個Y1或二個Y2

Y2可以跨接于L/N/GND之間

Y1和Y2的應用主要是抑制EMI和泄露電流的問題
所以在實際應用中只要能保證漏電流不超標又能有效防止EMI就可以了

暈,小妹我還是第一次看到這么小氣的人,大家來這里是為了共同學習,況且大家都互不相識,難道怕別人搶了你的“飯碗”

老兄,與電容的峰值也有關吧!!

也來客串一回:
I=2*3.14*f*C*Vac
f為電源頻率,50Hz或60Hz
C為連接兩點之間的Y電容總?cè)萘? 單位為P
Vac是對應漏電流的輸入電壓有效值

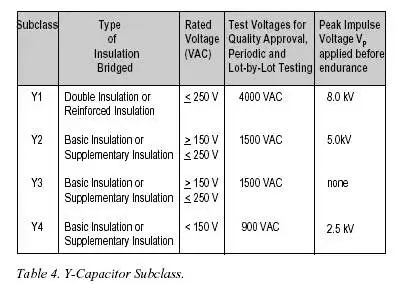

Y 電容的區分:
絕緣;Y2~Y4均為基本絕緣或輔助絕緣,用在電路上的差別就是只有Y1可以直接跨接在電源的原副邊,其它則必須要容量相等的兩個串連.
額定電壓: Y1為<=250V;Y2:>=150V y3和Y4更低些
耐壓: Y1:8kv      Y2:5KV

另外,電容上標出的400VAC是指Y電容當作 X電容使用時的額定電壓

不好意思 對不起 我是說第九貼
我不是那種人

請問大師:Y電容的選用有沒有什么計算方法,一般在多大范圍比較合適.

能否再詳細一點?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111108407.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111108418.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111108431.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111108441.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111108454.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/27/1111108466.jpg');}" onmousewheel="return imgzoom(this);">

‘C為連接兩點之間的Y電容總?cè)萘? 單位為P’——
那應該在表達式中再乘以10^-9, 得到的是mA.

抱歉,很難理解怎麼樣才算更詳細,可否說明你的具體問題?
依照這個公式已經可以算出特定的電容量在任何輸入電壓下的漏電流了.

噢,謝謝更正,單位應該為F.

更正,電容C的單位應該用F.

圖文并茂,解釋的很地道!

謝謝25樓樓主,一目了然,不錯!
