尋求高耐壓三極管
有朋友知道有耐壓800V 電流2A 封裝TO-126的三極管嗎， 或者其他封裝 比TO-220小的就可以
全部回復(45)
正序查看
倒序查看
@小予
13003我用過了，用怕了。。。輸入最高有265V啊。。。加反過來的就有400V了，Vceo才剛剛400V 還沒算峰值，我做幾塊樣板有的都燒掉了，量產肯定會出問題
可能你看手冊不仔細 三極管都是給兩個電壓的 和MOS不一樣 一個是BVCEO 一個是BVCBO 如果你要BVCEO的800v的三極管 那么他的BVCBO都可以到1700v 很典型的例子就是行輸出三極管?。?/p>
所以強烈建議你把BVCEO BVCBO分清楚 這樣你用13003就不會有畏懼感咯！
記住 想用BVCBO就必須保證 B-E間電阻夠小 或者B-E極一直有電壓！ 比如圖騰柱輸出！
0
回復
@eroware
可能你看手冊不仔細 三極管都是給兩個電壓的 和MOS不一樣 一個是BVCEO一個是BVCBO 如果你要BVCEO的800v的三極管那么他的BVCBO都可以到1700v很典型的例子就是行輸出三極管！！ 所以強烈建議你把BVCEO BVCBO分清楚這樣你用13003就不會有畏懼感咯！[圖片] 記住想用BVCBO就必須保證 B-E間電阻夠小或者B-E極一直有電壓！比如圖騰柱輸出！
1、謝謝回復，首先我問一下BVceo是不是就是Vceo啊 ？
2、就拿13003來說，三極管關斷的時候，基極電位和E極電位是一樣的，都是0V，對吧，那么C極對B極和E極的電壓也都是一樣的， 那么它的耐壓就主要看耐壓低的BVceo，如果C極電壓有500V 那不就擊穿了嗎，就算BVebo耐壓再高，也同樣會擊穿啊，不知道這樣理解對不對。
3、我用的這個地方三極管基極沒有接下拉也沒有上拉電阻，直接和芯片的驅動端連接，關斷的時候應該是拉到0了，沒有懸空。我看到13003資料上Vbe有負壓的話，Vceo會高一點，但是這里顯然不能做到。。
0
回復
@小予
1、謝謝回復，首先我問一下BVceo是不是就是Vceo啊 ？ 2、就拿13003來說，三極管關斷的時候，基極電位和E極電位是一樣的，都是0V，對吧，那么C極對B極和E極的電壓也都是一樣的，那么它的耐壓就主要看耐壓低的BVceo，如果C極電壓有500V 那不就擊穿了嗎，就算BVebo耐壓再高，也同樣會擊穿啊，不知道這樣理解對不對。3、我用的這個地方三極管基極沒有接下拉也沒有上拉電阻，直接和芯片的驅動端連接，關斷的時候應該是拉到0了，沒有懸空。我看到13003資料上Vbe有負壓的話，Vceo會高一點，但是這里顯然不能做到。。
你還是沒搞清楚 VCEO的意思 O就是 OPEN吧 就是開路 既然你都說了 “直接和芯片的驅動端連接，關斷的時候應該是拉到0了，沒有懸空。我看到13003資料上Vbe有負壓的話，Vceo會高一點，但是這里顯然不能做到。?！?nbsp; ------那么此時基極沒開路 怎么能說VCEO高一點呢？ 這時候應當叫做VCER 這個值約等于VCBO
事實上 只要B不開路 不懸空 那么 基本上耐壓就是VCBO也就是將近700V(對于13003而言) 你想啊 把B拉到0V 是不是實際就等于B-E短接 那么此時顯然是考慮VCER 這時候耐壓遠不止400v 而是接近700V
建議你找個晶體管耐壓測試儀就 一目了然咯！
0
回復
@eroware
你還是沒搞清楚 VCEO的意思 O就是OPEN吧 就是開路 既然你都說了“直接和芯片的驅動端連接，關斷的時候應該是拉到0了，沒有懸空。我看到13003資料上Vbe有負壓的話，Vceo會高一點，但是這里顯然不能做到。?！?nbsp; ------那么此時基極沒開路 怎么能說VCEO高一點呢？ 這時候應當叫做VCER 這個值約等于VCBO事實上 只要B不開路 不懸空 那么 基本上耐壓就是VCBO也就是將近700V(對于13003而言) 你想啊 把B拉到0V 是不是實際就等于B-E短接 那么此時顯然是考慮VCER 這時候耐壓遠不止400v 而是接近700V 建議你找個晶體管耐壓測試儀就一目了然咯！

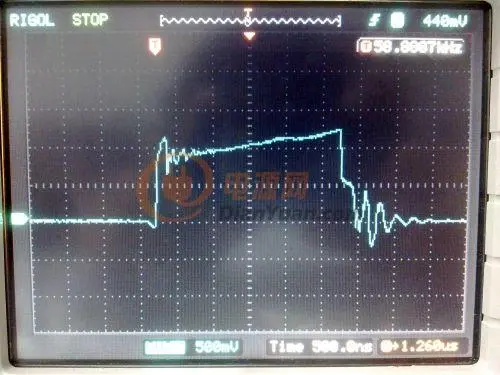

呵呵 我現在不確定關斷時Vbe是不是0V了。。。按照資料上那么寫的，那Vceo也應該是700V了， 對了，之前我沒加 吸收電路，峰值測過有712V ，（因為變壓器漏感比較大）不知道13003的700V是指的有效值還是峰值。
