哪位DX有0-5V轉4-20MA的電路.謝謝先!
哪位DX有0-5V轉4-20MA的電路.謝謝先
全部回復(7)
正序查看
倒序查看
@ztmtz
我想要圖,能給我看看嗎?ztmtz@sohu.comqq:3867581

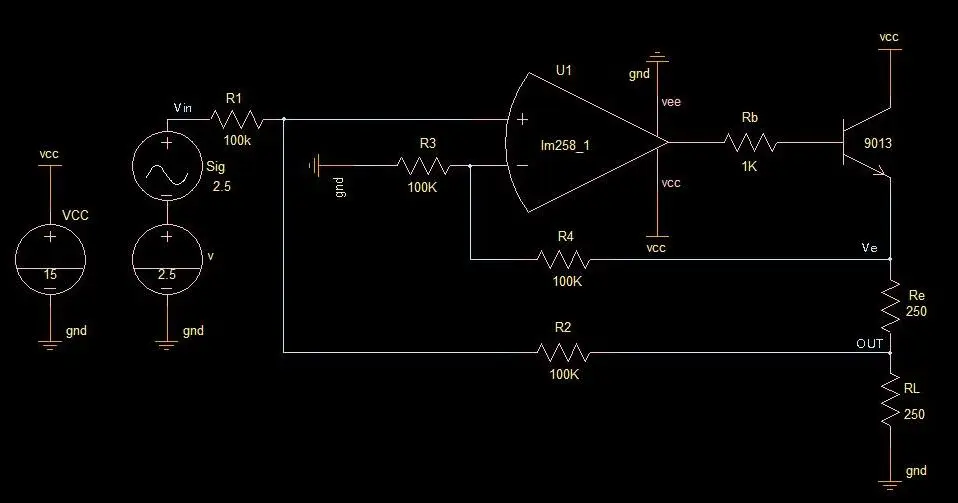

這是一個0-5V轉20mA的廉價方案,只需要一個運放,一個三極管,6個電阻,我用了多年,是個成熟電路
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1133276108.jpg');}" onmousewheel="return imgzoom(this);">
RL上的電流 ≈ Vin / Re
此電路VCC為15V時,帶250Ω的負載沒問題,負載再大的話,需要提高VCC,因?yàn)橐紤]基極的驅動門檻,否則輸出大電流時會失真

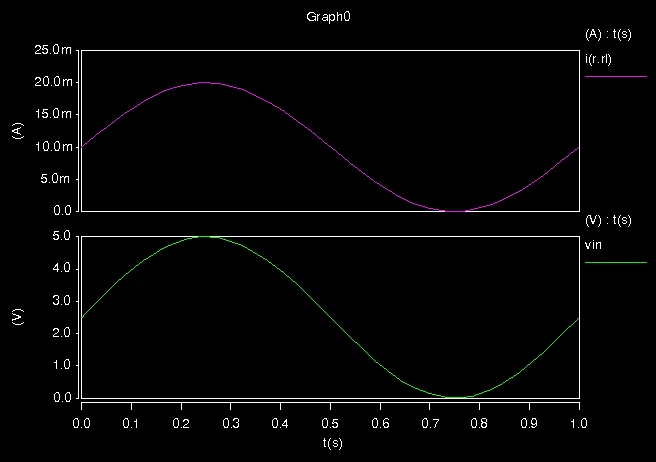

下面是仿真波形(輸入電壓與輸出電流)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1133276324.jpg');}" onmousewheel="return imgzoom(this);">

RL上的電流 ≈ Vin / Re
此電路VCC為15V時,帶250Ω的負載沒問題,負載再大的話,需要提高VCC,因?yàn)橐紤]基極的驅動門檻,否則輸出大電流時會失真
下面是仿真波形(輸入電壓與輸出電流)

0
回復
@tuxw
這是一個0-5V轉20mA的廉價方案,只需要一個運放,一個三極管,6個電阻,我用了多年,是個成熟電路[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/35/1133276108.jpg');}"onmousewheel="returnimgzoom(this);">RL上的電流≈Vin/Re此電路VCC為15V時,帶250Ω的負載沒問題,負載再大的話,需要提高VCC,因?yàn)橐紤]基極的驅動門檻,否則輸出大電流時會失真下面是仿真波形(輸入電壓與輸出電流)[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/35/1133276324.jpg');}"onmousewheel="returnimgzoom(this);">
大哥,你能幫我做個4~20ma轉+—10V的電路圖嗎,要雙線的,是接傳感器那一部分的
0
回復
@tuxw
這是一個0-5V轉20mA的廉價方案,只需要一個運放,一個三極管,6個電阻,我用了多年,是個成熟電路[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/35/1133276108.jpg');}"onmousewheel="returnimgzoom(this);">RL上的電流≈Vin/Re此電路VCC為15V時,帶250Ω的負載沒問題,負載再大的話,需要提高VCC,因?yàn)橐紤]基極的驅動門檻,否則輸出大電流時會失真下面是仿真波形(輸入電壓與輸出電流)[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/35/1133276324.jpg');}"onmousewheel="returnimgzoom(this);">
我Qq是331762091
0
回復
@tuxw
這是一個0-5V轉20mA的廉價方案,只需要一個運放,一個三極管,6個電阻,我用了多年,是個成熟電路[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/35/1133276108.jpg');}"onmousewheel="returnimgzoom(this);">RL上的電流≈Vin/Re此電路VCC為15V時,帶250Ω的負載沒問題,負載再大的話,需要提高VCC,因?yàn)橐紤]基極的驅動門檻,否則輸出大電流時會失真下面是仿真波形(輸入電壓與輸出電流)[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/35/1133276324.jpg');}"onmousewheel="returnimgzoom(this);">
多謝 tuxw 大哥,這樣的好帖不多見呀,頂起!
