熱釋電人體感應器.已經有好久了.主要的難點在,感應距離角度和抗干擾的問題(加上一個運放就完成任務了).

  是問上面的兩個元件嗎?
  左邊的是硅光電池,右邊的是光敏電阻.

硅光電池呀,我靠,我們需要人體感應設備,買了個人體感應開光,我以為是紅外感應器呢,找了半天,沒找到.有資料嗎?yp_505@163.COM

O,我以為是什么紅外感應呢,干什么用的,我資料嗎?我上網沒找到

左邊哪個應該是熱析電紅外傳感器吧!檢測人體產生的微弱紅外信號.右邊那個是光敏電阻!

  可能是吧,這玩意沒用過,用過硅光電池和這個一樣.

兄弟:KDS9是人體紅外感應頭,小的是光敏電阻.我用過.請問你的人體感應開關是單線制的嗎?能帶節能燈嗎,帶節能燈會閃嗎?可以的話能將電路圖也傳上來嗎?謝謝!

對不起呀,兄弟,我不是做這個的,我主要要用一種合適的感應器,看到了問問而已,適不適合,有資料嗎?

需要嗎?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1133592143.gif');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1133592159.gif');}" onmousewheel="return imgzoom(this);">

現在專用IC很多啦,例如WT8072、RT1072、CS9803等等,可靠性還不錯,貼幾個資料大家參考一下.1134183373.pdf1134183611.pdf1134183620.pdf

KDS9是人體紅外感應頭,小的是光敏電阻.

請問這種傳感器多少錢一個呢?

請問這種傳感器多少錢一個呢?

能不能負載節能燈的?好象不行哦!

看這個線路應該只難點白熾燈,不能用節能燈的.過時了.

我做過了很多這個東西,左邊的是熱釋電探測頭,我用的是s9803是用來探測人的,有人時產生電信號.右邊的是光敏電阻,是用來控制白天不動作,夜間需要?jiǎng)幼鞯?
如有問題請回電;gm_csq_yanch@yahoo.com

不能用于節能燈,會不正常的,不要費這個功夫.我做過了,只適用于白熾燈.

我想問一下.人體感應開關,當人靠近的時侯有時亮,有時不亮.有時沒有人的時侯它又自己亮起來是乍回事呀?/?

大俠,從網上得知您對人體線外線電路很在行,小弟近來也想做一款,可找不到(9803)這個IC,請問能否告知?

聽說與環境溫度有關

那應該怎么樣去解決這一問題呢?

當人體溫度接近環境溫度時,靈敏度嚴重下降,此時,唯一的辦是加大靈敏度.

你是說一般的人體溫度37嗎?
那也就是說夏天容易失控嘍?

我是從佛山買的,你可以到賣IC的網站上輸入型號就可以查到.但買少了價格可能高些

人體溫度一般在36--37之間,當環境溫度隨季節變化時,探頭的靈敏度是不同的.總的感覺是,冬季靈敏度高,夏季低,當環境溫度與人體溫度趨與平時,靈敏度最低.探測距離在大打折扣.但在2米內仍沒有問題.

當人體溫度與感應頭的敏感溫度相近的時侯,會不引起誤動作,觸發負載誤動作?
PIR的人體感感應功能很受大眾歡迎,但其批量生產時的可靠性確讓生產線很難控制.還有PIR的延時功能也是很有限的.

1、如果使用電池一般不會產生誤動作,如使用交流電源經整流穩壓時就容易產生誤動作.主要原因在于電網中存在著大功率電器的開關產生的不規則的疊加峰值電壓.形成的干擾.
2、關于其延時功能,一般為15分鐘以內,其集成塊中有一個RC振蕩電路和一個計數器組成,延時的調整是改變RC的值達到的.我用的9803計數器可能是計762個脈沖,也就是說,當振蕩器產生762個脈沖時就延時結束.但我向朋友說明一點;溫度對延時的精度致關重要.如有什么問題回電gm_csq_yanch@yahoo.com

大家好,我們是BM半導體公司,我們的BM9803完全替代CS9803  比CS9803的功耗更小,靈敏度更好,價格有優勢,廣泛應用于人體紅外感應開關 ,有興趣聯系:0755-81873837 盛生  billsheng1688@hotmail.com

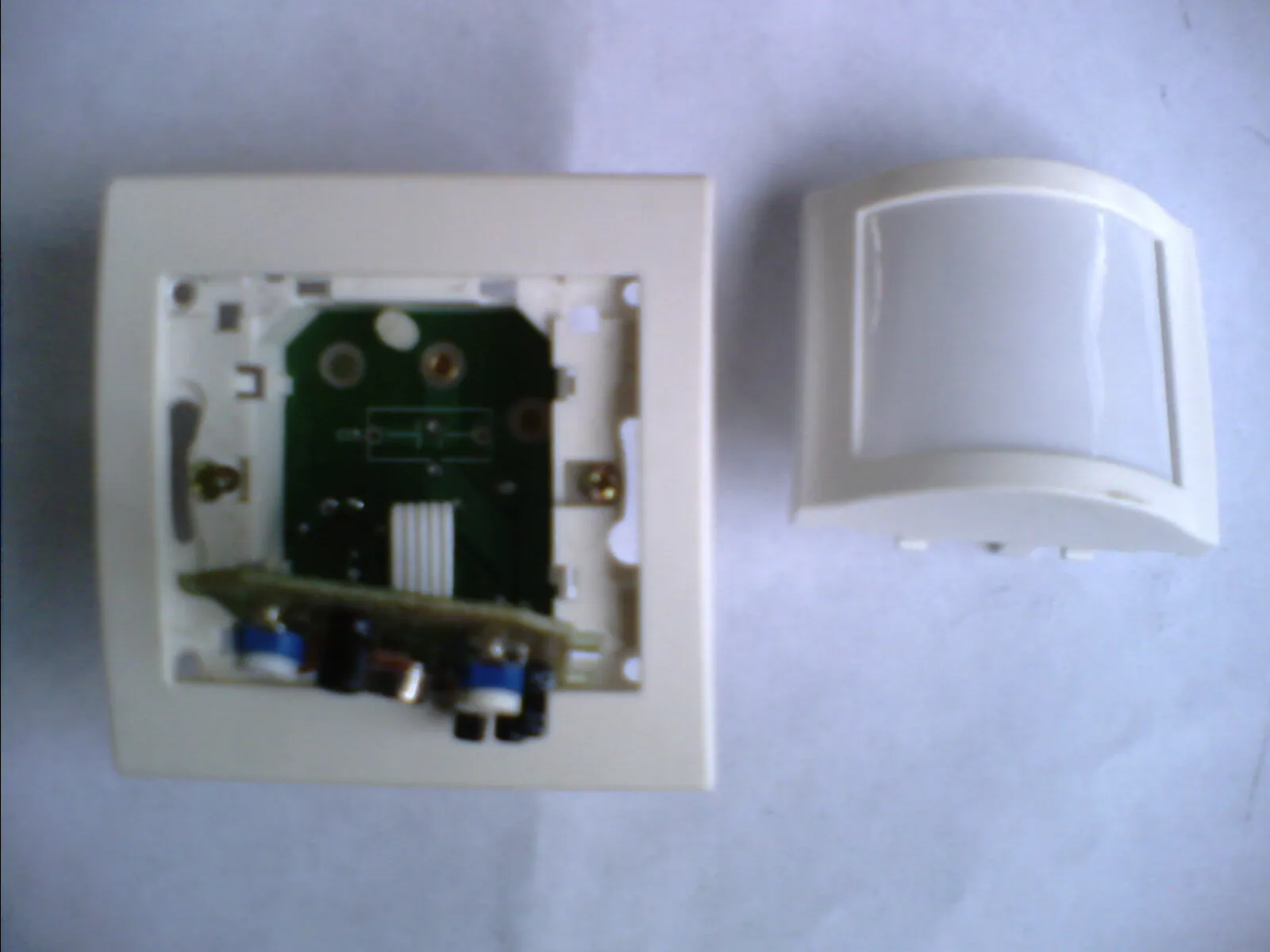

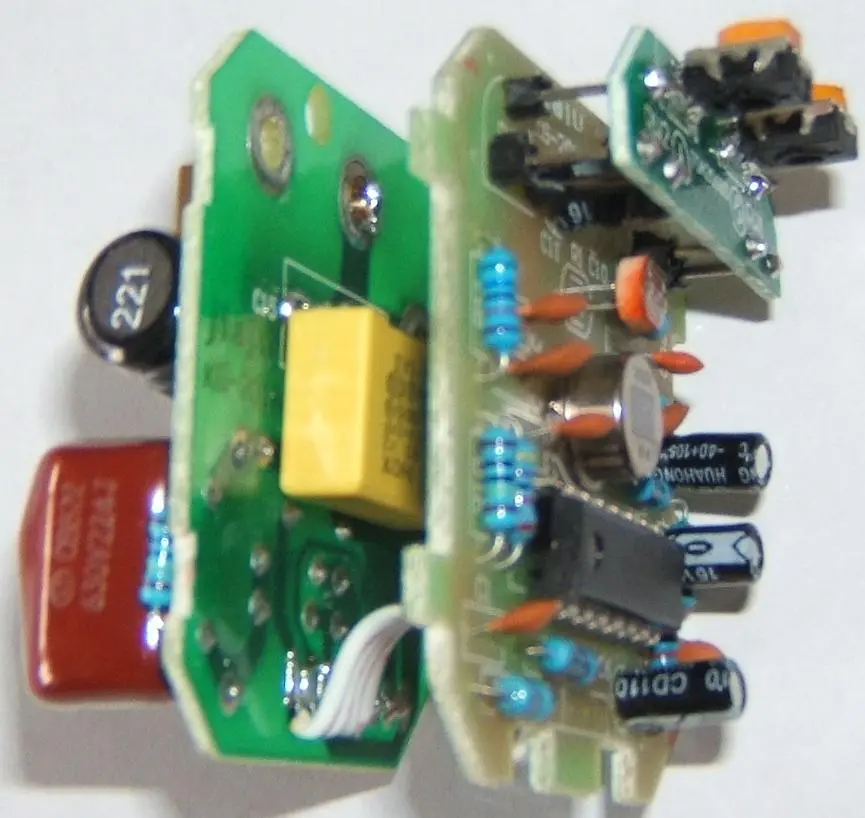

成熟出口兩線制熱釋電紅外自動感應開關產品,9803方案,有需要的朋友可與我聯系、交流.QQ:403558429500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2747961215830170.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/2747961215830212.jpg');}" onmousewheel="return imgzoom(this);">
