不一樣的變壓器

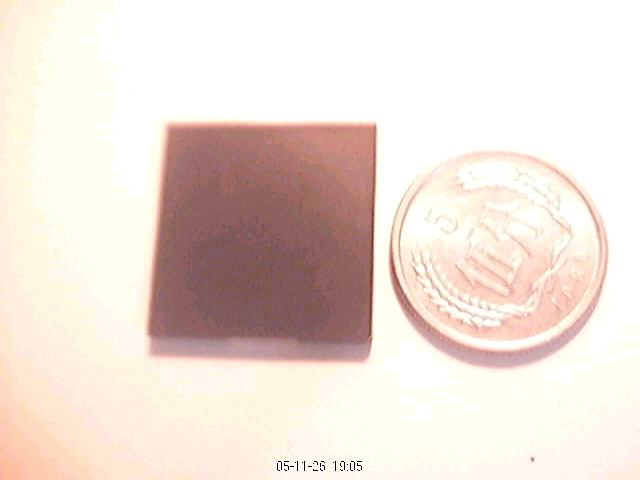

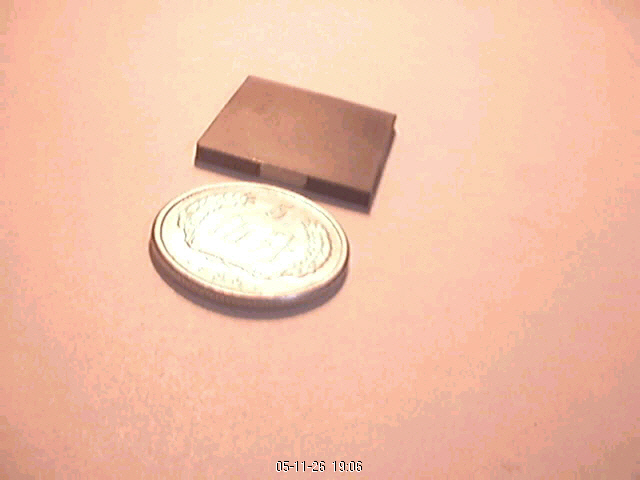

給各位電源專家介紹一種變壓器,壓電陶瓷的,變比1:0.18左右(可調整設計)功率20W,頻率100K左右,以上參數可以設計調整,效率90%以上,體積小啊,看看圖就知道了.
全部回復(7)
正序查看
倒序查看
lg651
LV.2
2
2005-11-29 22:21
沒人頂,自己頂.
0
回復
莫等閑
LV.5
3
2005-11-30 18:26
小是小,可是怎樣固定到板子上去呢?
0
回復
lg651
LV.2
4
2005-11-30 22:19
@莫等閑
小是小,可是怎樣固定到板子上去呢?
這是我做的壓電片,固定需要支架,現在還沒有設計.將來有四個引腳,可以焊接.我測試時,輸入80Vrms,90KHZ正弦信號,輸出電壓14Vrms,電流1.4A,瓷片溫度30度(室溫18度),受儀器限制,提供不了更高的高頻信號.估計輸入100V,輸出30瓦,溫度小于45度沒有問題.
0
回復
莫等閑
LV.5
5
2005-12-01 09:03
@lg651
這是我做的壓電片,固定需要支架,現在還沒有設計.將來有四個引腳,可以焊接.我測試時,輸入80Vrms,90KHZ正弦信號,輸出電壓14Vrms,電流1.4A,瓷片溫度30度(室溫18度),受儀器限制,提供不了更高的高頻信號.估計輸入100V,輸出30瓦,溫度小于45度沒有問題.
好東西啊,陶瓷的東西就是溫度特性好.可是是壓電的,電源上面怎么用?只有輸入輸出各一組,只能起到隔離降壓的作用吧?
0
回復
2005-12-01 14:09
是好東西,但是量產還有原材料批量穩定性都有問題.看看北京的漢之源就知道了.
0
回復
lg651
LV.2
7
2005-12-04 21:39
我在貼一張測試的曲線,請各位過目,看看有用沒有.1133703585.doc
0
回復
lg651
LV.2
8
2006-06-01 00:15
@lg651
我在貼一張測試的曲線,請各位過目,看看有用沒有.1133703585.doc
頂起
