你是不是為了EMI?222的電容當然可以降低EMI,但你注意它的放電回路.在高頻中,這么大電容吸收的電能完全被三極管消耗,當然熱了.

對,是為了降低EMI,那我在電容上串上一個10R的電阻,是不是就可以把電容的電放到電阻上了?這樣對EMI有沒有影響呢?

理論上會好一點,但整機的損耗基本沒變,見議改用其它方法降低EMI.能不能貼EMI的圖,不知能否幫到?

因?yàn)橥鈿つ＞咭远?在電源端已不可能加濾波了,原只有一個安規電容,加大的元件已加不下,不知還有沒有什么高見呢?

關于溫升,我想還是用二極管比用電容好,不知道EMI是那個好.你可以去試一下啊

根據你的這種方法,應該是150K之后有問題,俱體的方法需有EMI圖和電路圖.

你說用二極管是直并在開關管的CE上嗎?這個試過并二極管是沒有用的,但并電容就溫升比原來要高很多.

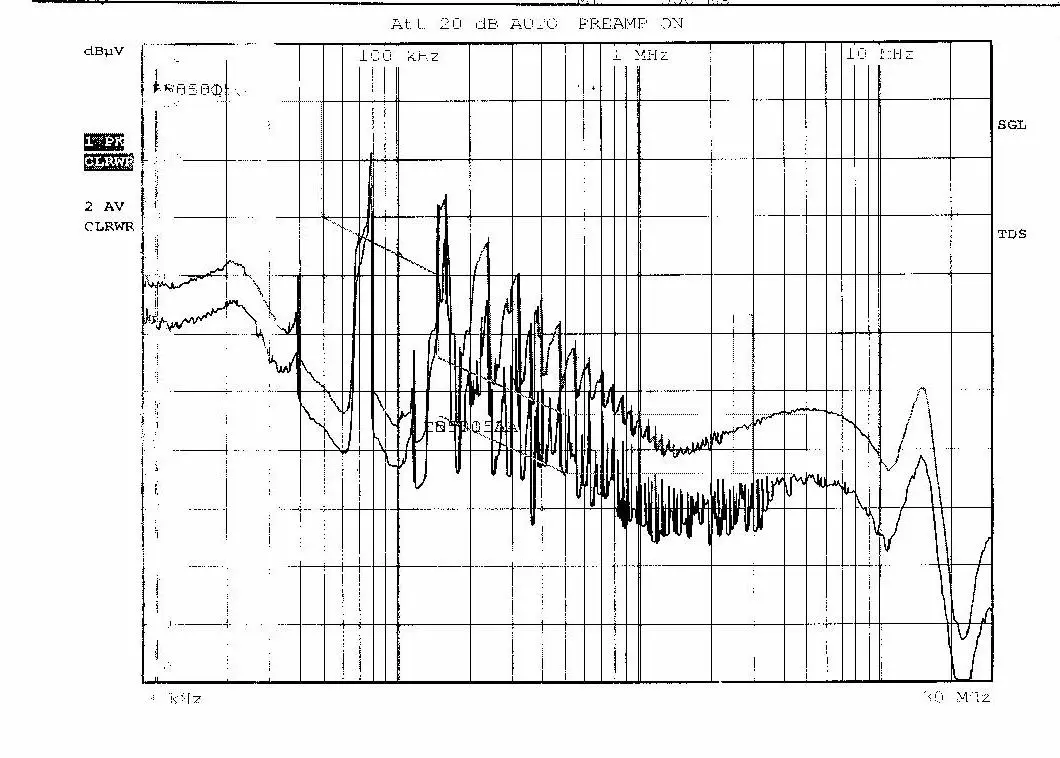

電路圖和測試圖以下所示

1133169186.sch
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1133169331.jpg');}" onmousewheel="return imgzoom(this);">

此電路參數小功率可以,150W時各項性能要達標,又要能過EMI好象不太可能.EMI在150K前時可適當調電感和電容值;150K-5M時可于L1并小容量電容,直流端電容加大,或改變Y電容接輸出的腳位,或降低工作頻率等;5M以后可改變Y電容值或注意變壓器的繞法.以上僅供參考.

謝謝你的寶貴意見,現在EMI已經可以了,但一定要解決三極管的溫升問題,不知有什么建議呢?

13009要帶散熱片,還有就是驅動部分要該動,150W溫度應該不會到100度.還有就是加大后面大環的匝數.

抱欠抱欠,今天有客戶來訪.
  EMI不能犧牲溫升,按理說150W溫升問題不大,當然散熱片不能少.(提示:注意振蕩小園環的U值,規格)

只是提示,搬門弄斧了!

已經受益非淺了,回去搞搞看行不行.

怎么樣了,溫升?

用你的參數.應該是可以通過EMC.從上圖看150K時超了60DB左右.比沒有EMI電路的超標還嚴重,你把工字電感換到X電容后面應該就可以了.

你的頻率應該是在38K左右,小磁環加多一圈把頻率改到28K左右溫升和EMC測試會更好些.

做大功率的,EN55015傳導干擾比較容易過,但55022的輻射干擾比較麻煩,試過多次傳導過了輻射超標的,不知大俠有沒有好的方法

電子變壓器為什么會按22的來做輻射呢
