EER28L磁芯30度溫升反激,可輸出多大功率?

單端反激,3842芯片,參考:AC150-250V電源輸入,DC40V輸出,溫升小于30度,開關頻率60K以下
全部回復(28)
正序查看
倒序查看
qs7785yj
LV.9
2
2005-11-28 16:55
大概150W以內,但溫升肯定不小于30度
0
回復
力萌
LV.2
3
2005-11-28 17:24
@qs7785yj
大概150W以內,但溫升肯定不小于30度
如果做70W,頻率50K,PC40材質,溫升最低可能多少
0
回復
qs7785yj
LV.9
4
2005-11-28 19:02
@力萌
如果做70W,頻率50K,PC40材質,溫升最低可能多少
看你的電源工作環境如何?敞開式的還是盒式的?有沒有風機?元件的安排密度?你的電源是不是用在電動自行車的充電器?一般不會低于30度(環境溫度25度)當然夏季會更高.
0
回復
qs7785yj
LV.9
5
2005-11-28 19:28
@力萌
如果做70W,頻率50K,PC40材質,溫升最低可能多少
看你的電源工作環境如何?敞開式的還是盒式的?有沒有風機?元件的安排密度?你的電源是不是用在電動自行車的充電器?一般不會低于30度(環境溫度25度)當然夏季會更高.
0
回復
qs7785yj
LV.9
6
2005-11-28 21:02
@力萌
如果做70W,頻率50K,PC40材質,溫升最低可能多少
這個和你的安裝環境有關,你的電路是甚么封裝形式的?是開放式的,盒裝的還是帶風扇的?還有元件的安裝密度,整機效率,環境溫度,你是不是用在電動自行車充電器上的?不過通常溫升不會低于30度的(環境溫度25度)當然夏季會更高.
0
回復
jacki_wang
LV.11
7
2005-11-28 23:16
EER28L的熱阻大約為22度/瓦,溫升30度就是總損耗要小于1.36W, 依照設計的輸出電壓電流不一樣會得到不一樣的輸出功率.
補充一下,如果有強迫風冷的不在此限
0
回復
2005-11-29 08:31
@jacki_wang
EER28L的熱阻大約為22度/瓦,溫升30度就是總損耗要小于1.36W,依照設計的輸出電壓電流不一樣會得到不一樣的輸出功率.補充一下,如果有強迫風冷的不在此限
專業人士,搬個板凳來停課.
0
回復
jacki_wang
LV.11
9
2005-11-29 08:37
@路過炊煙
專業人士,搬個板凳來停課.
哥們,也發表一下啊
0
回復
2005-11-29 09:10
@jacki_wang
哥們,也發表一下啊
老大,我是聽課的 :)就把我對老大上面話的理解說說,總損耗包括磁芯損耗(磁芯損耗與磁芯的f,B,V有關);線包損耗(線包損耗與Io,線徑,線長有關).總損耗1.36W,就要合理的分配,才能達到溫升低于30度的指標.
0
回復
jacki_wang
LV.11
11
2005-11-29 09:29
@路過炊煙
老大,我是聽課的:)就把我對老大上面話的理解說說,總損耗包括磁芯損耗(磁芯損耗與磁芯的f,B,V有關);線包損耗(線包損耗與Io,線徑,線長有關).總損耗1.36W,就要合理的分配,才能達到溫升低于30度的指標.
基本上對於單組輸出和60K的頻率還是可以沿用銅損和鐵損平衡的設計原則的.
0
回復
qaz33510
LV.9
12
2005-11-29 16:20
@jacki_wang
基本上對於單組輸出和60K的頻率還是可以沿用銅損和鐵損平衡的設計原則的.
請問老大,什么情形下采用(或不采用)銅鐵損平衡原則啊.
在樓主已定電源規格,磁心和總耗情況下,用銅鐵平衡原則是否可達致最大功率?
0
回復
jacki_wang
LV.11
13
2005-11-29 17:01
@qaz33510
請問老大,什么情形下采用(或不采用)銅鐵損平衡原則啊.在樓主已定電源規格,磁心和總耗情況下,用銅鐵平衡原則是否可達致最大功率?
具體要看實際的需求了,頻率太高的話鐵損會很大,不容易平衡銅鐵損.
有些是因?yàn)檩敵龅南拗?比如ATX電源,輸出5V:12V的圈數已經是固定的3:7了,又因?yàn)?50KHz的EMI問題,頻率基本上用70KHz以下的居多,這樣的情況下就無法實現銅鐵損的平衡了.
0
回復
力萌
LV.2
14
2005-11-29 18:44
@qs7785yj
這個和你的安裝環境有關,你的電路是甚么封裝形式的?是開放式的,盒裝的還是帶風扇的?還有元件的安裝密度,整機效率,環境溫度,你是不是用在電動自行車充電器上的?不過通常溫升不會低于30度的(環境溫度25度)當然夏季會更高.
我得到一個低價電動車充電器,它采用EER28L磁芯做變壓器,其溫升過高,達61度,環境14度下其表面溫度已達75度(工作頻率65K,電流斷續模式,輸出42V,電流1.5A),我自己通過在不同的工作模式,不同的工作頻率下(40-65K),計算并繞制了多只變壓器,裝機測試,在環境14度下,其表面溫度最低只能在65度.不知是否還能降低.
0
回復
jacki_wang
LV.11
15
2005-11-29 18:48
@力萌
我得到一個低價電動車充電器,它采用EER28L磁芯做變壓器,其溫升過高,達61度,環境14度下其表面溫度已達75度(工作頻率65K,電流斷續模式,輸出42V,電流1.5A),我自己通過在不同的工作模式,不同的工作頻率下(40-65K),計算并繞制了多只變壓器,裝機測試,在環境14度下,其表面溫度最低只能在65度.不知是否還能降低.
你說的是整體效率問題,并不僅僅是變壓器的問題啊.
0
回復
qs7785yj
LV.9
16
2005-11-29 18:48
@jacki_wang
具體要看實際的需求了,頻率太高的話鐵損會很大,不容易平衡銅鐵損.有些是因?yàn)檩敵龅南拗?比如ATX電源,輸出5V:12V的圈數已經是固定的3:7了,又因?yàn)?50KHz的EMI問題,頻率基本上用70KHz以下的居多,這樣的情況下就無法實現銅鐵損的平衡了.
那就是說像"單端反激,3842芯片,參考:AC150-250V電源輸入,DC40V輸出,溫升小于30度,開關頻率60K以下"想做到是很難的?我想也是的,我有好幾個用38系列芯片的進口電源在滿載時變壓器的溫升都高于30度,其中不乏有世界各大名廠的產品,萊姆達的,臺達的,US POWER的.
0
回復
力萌
LV.2
17
2005-11-29 18:52
@jacki_wang
具體要看實際的需求了,頻率太高的話鐵損會很大,不容易平衡銅鐵損.有些是因?yàn)檩敵龅南拗?比如ATX電源,輸出5V:12V的圈數已經是固定的3:7了,又因?yàn)?50KHz的EMI問題,頻率基本上用70KHz以下的居多,這樣的情況下就無法實現銅鐵損的平衡了.
謝謝回復.在輸入電壓為AC150-250V,輸出40V,限定溫升不超30度,工作頻率48K,3842芯片,反激.它最大可輸出多大功率?
0
回復
力萌
LV.2
18
2005-11-29 19:06
@jacki_wang
你說的是整體效率問題,并不僅僅是變壓器的問題啊.
謝謝回復.效率測試較困難,同一個板子,用EER35磁芯制作變壓器,同樣的環境,其表面溫度在55度,功率元件溫度整流管最高,變壓器次,場效應管最低.如用EER28,變?yōu)樽儔簻囟茸罡?
0
回復
qs7785yj
LV.9
19
2005-11-29 19:06
@力萌
我得到一個低價電動車充電器,它采用EER28L磁芯做變壓器,其溫升過高,達61度,環境14度下其表面溫度已達75度(工作頻率65K,電流斷續模式,輸出42V,電流1.5A),我自己通過在不同的工作模式,不同的工作頻率下(40-65K),計算并繞制了多只變壓器,裝機測試,在環境14度下,其表面溫度最低只能在65度.不知是否還能降低.
不僅是變壓器溫度高,通常電動自行車充電器拆開后的第一映象是每塊PCB都有燒焦的,不是功率管的位置就是整流管的位置,有的還在隔離二極管.限流取樣電阻.二極管的RC吸收電路,控制回路的降壓電阻,38系列中IC的啟動電阻等.而故障的主要原因是廠家將電源中的元件參數都推到了自身的極限,當然一段時間后元件提早老化使得整機提前進入故障期.
0
回復
2005-11-29 19:23
@jacki_wang
具體要看實際的需求了,頻率太高的話鐵損會很大,不容易平衡銅鐵損.有些是因?yàn)檩敵龅南拗?比如ATX電源,輸出5V:12V的圈數已經是固定的3:7了,又因?yàn)?50KHz的EMI問題,頻率基本上用70KHz以下的居多,這樣的情況下就無法實現銅鐵損的平衡了.
不過變壓器磁芯材質差異很大,可選擇的型號品種很多.
0
回復
qs7785yj
LV.9
21
2005-11-29 19:42
@七年之癢
不過變壓器磁芯材質差異很大,可選擇的型號品種很多.
買不到好的啊,TDK什么的商家都要求定貨,自己搞搞的怎么可能買一堆磁芯放家里?買幾對磁芯骨架備用已經不錯了,大不了變壓器的功率密度做低一點,體積相應的寬松一點.功率大一點的加個4*4的小風扇的了.
0
回復
力萌
LV.2
22
2005-11-29 19:52
@七年之癢
不過變壓器磁芯材質差異很大,可選擇的型號品種很多.
如果搞試驗,不計成本,可選取高質量的材料,但是,怎樣在最低成本下,挖掘一個特定材料的最大潛力,才是我們想要做的.
0
回復
qs7785yj
LV.9
23
2005-11-29 20:17
@力萌
如果搞試驗,不計成本,可選取高質量的材料,但是,怎樣在最低成本下,挖掘一個特定材料的最大潛力,才是我們想要做的.

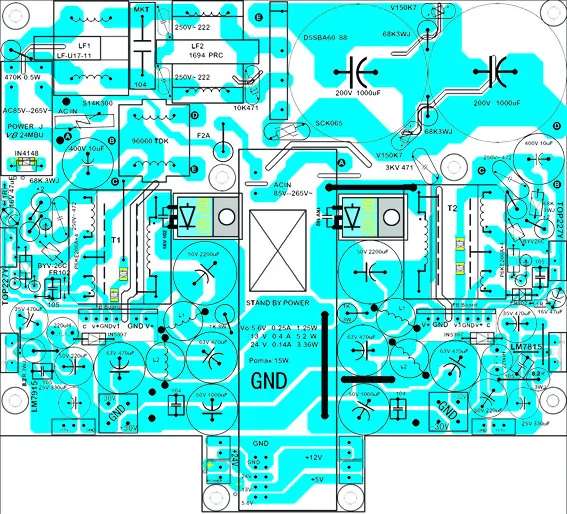

前段時間我用EER28的磁芯做了一個AMP 的電源+/-30V.300W.IC是TOP227Y*2實際上是兩個30V的電源串聯起來,各管個的,再測試的時候當假負載加到250W的時候,(敞開測試)變壓器表面溫升已經快到45度了,那還是在25度的空調房間里,為了減少冷空氣的直接降溫,電源的四周還用紙板擋著,實際使用時是有溫控風扇作由里向外風冷的.貼圖如下:(當中的是AMP的待機電源,TOP的,磁芯是EI22的,輸出電壓:+5V0.2A  +14.4V1A       +24V0.1A)500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1133266653.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
力萌
LV.2
24
2005-11-29 20:18
@qaz33510
請問老大,什么情形下采用(或不采用)銅鐵損平衡原則啊.在樓主已定電源規格,磁心和總耗情況下,用銅鐵平衡原則是否可達致最大功率?
個人認為:在反激模式下分電流連續與斷續兩種情況.電流連續時如果電流變化率較小(線圈電感量大),B變化小,磁芯損耗遠小于銅損,只要磁芯不飽和,可重點考慮銅損.電流斷續時考慮平衡.
0
回復
qs7785yj
LV.9
25
2005-11-29 20:19
@qs7785yj
前段時間我用EER28的磁芯做了一個AMP的電源+/-30V.300W.IC是TOP227Y*2實際上是兩個30V的電源串聯起來,各管個的,再測試的時候當假負載加到250W的時候,(敞開測試)變壓器表面溫升已經快到45度了,那還是在25度的空調房間里,為了減少冷空氣的直接降溫,電源的四周還用紙板擋著,實際使用時是有溫控風扇作由里向外風冷的.貼圖如下:(當中的是AMP的待機電源,TOP的,磁芯是EI22的,輸出電壓:+5V0.2A  +14.4V1A      +24V0.1A)[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/35/1133266653.jpg');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/35/1133266771.gif');}" onmousewheel="return imgzoom(this);">
0
回復
jacki_wang
LV.11
26
2005-11-29 21:42
@力萌
謝謝回復.效率測試較困難,同一個板子,用EER35磁芯制作變壓器,同樣的環境,其表面溫度在55度,功率元件溫度整流管最高,變壓器次,場效應管最低.如用EER28,變?yōu)樽儔簻囟茸罡?
EER35的熱阻才17,比EER28L的22小了很多啊
0
回復
qaz33510
LV.9
27
2005-11-30 19:00
@力萌
個人認為:在反激模式下分電流連續與斷續兩種情況.電流連續時如果電流變化率較小(線圈電感量大),B變化小,磁芯損耗遠小于銅損,只要磁芯不飽和,可重點考慮銅損.電流斷續時考慮平衡.
對銅鐵損平衡原則有保留,總覺得銅鐵損相等時不是最優化.
0
回復
一品堂
LV.5
28
2006-05-09 01:20
@qs7785yj
前段時間我用EER28的磁芯做了一個AMP的電源+/-30V.300W.IC是TOP227Y*2實際上是兩個30V的電源串聯起來,各管個的,再測試的時候當假負載加到250W的時候,(敞開測試)變壓器表面溫升已經快到45度了,那還是在25度的空調房間里,為了減少冷空氣的直接降溫,電源的四周還用紙板擋著,實際使用時是有溫控風扇作由里向外風冷的.貼圖如下:(當中的是AMP的待機電源,TOP的,磁芯是EI22的,輸出電壓:+5V0.2A  +14.4V1A      +24V0.1A)[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/35/1133266653.jpg');}"onmousewheel="returnimgzoom(this);">
EER28怎可做到300W?
應只會到80W左右.(能穩定工作)
0
回復
qs7785yj
LV.9
29
2006-05-09 02:04
@一品堂
EER28怎可做到300W?應只會到80W左右.(能穩定工作)
兩個EER28做的電源,每個輸出30V5A,兩個串聯起來是不是300W +/-30V?
0
回復
發
